压力容器设备安装施工方案-蒸发器

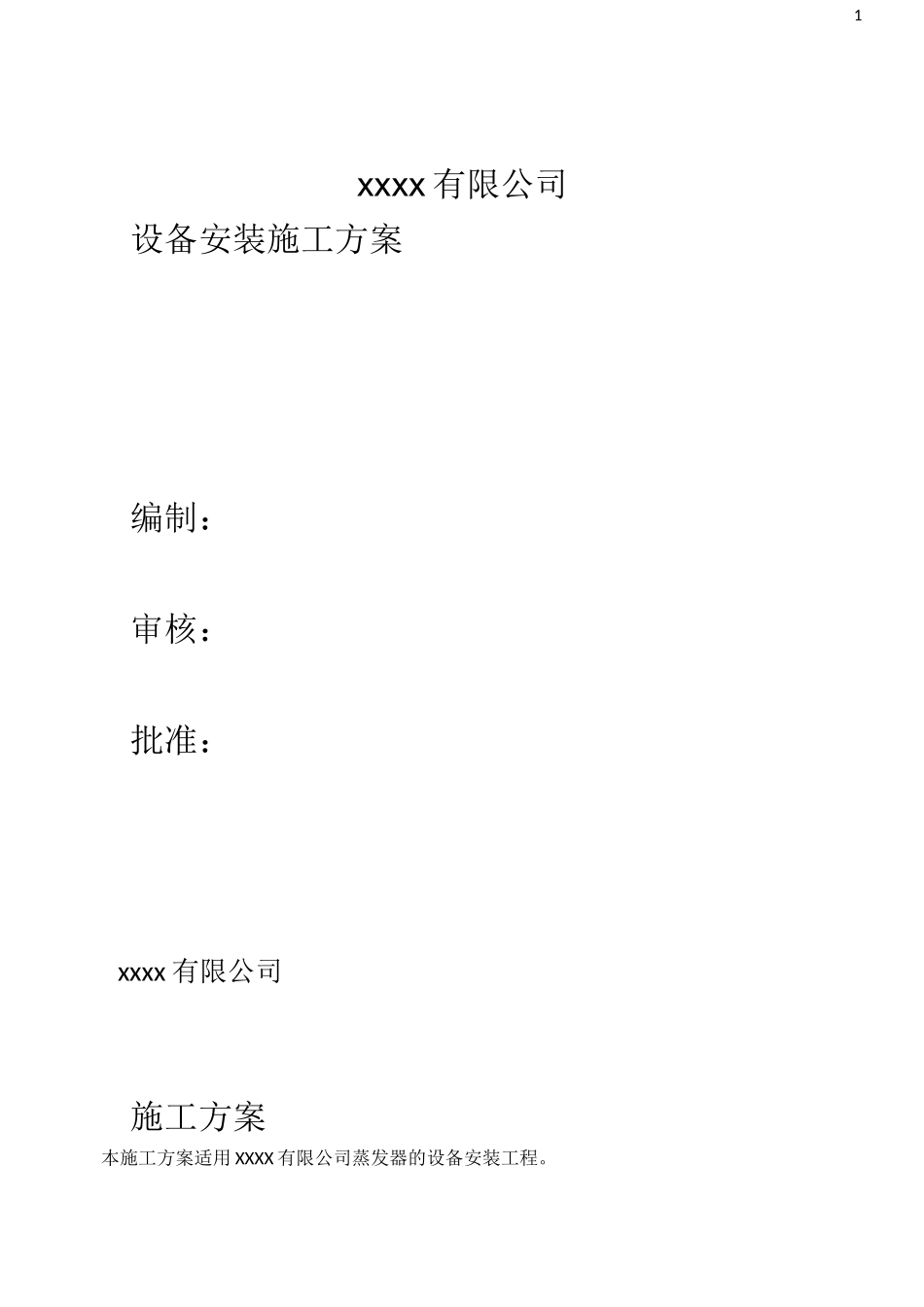

压力容器设备安装施工方案-蒸发器_第1页
1/6

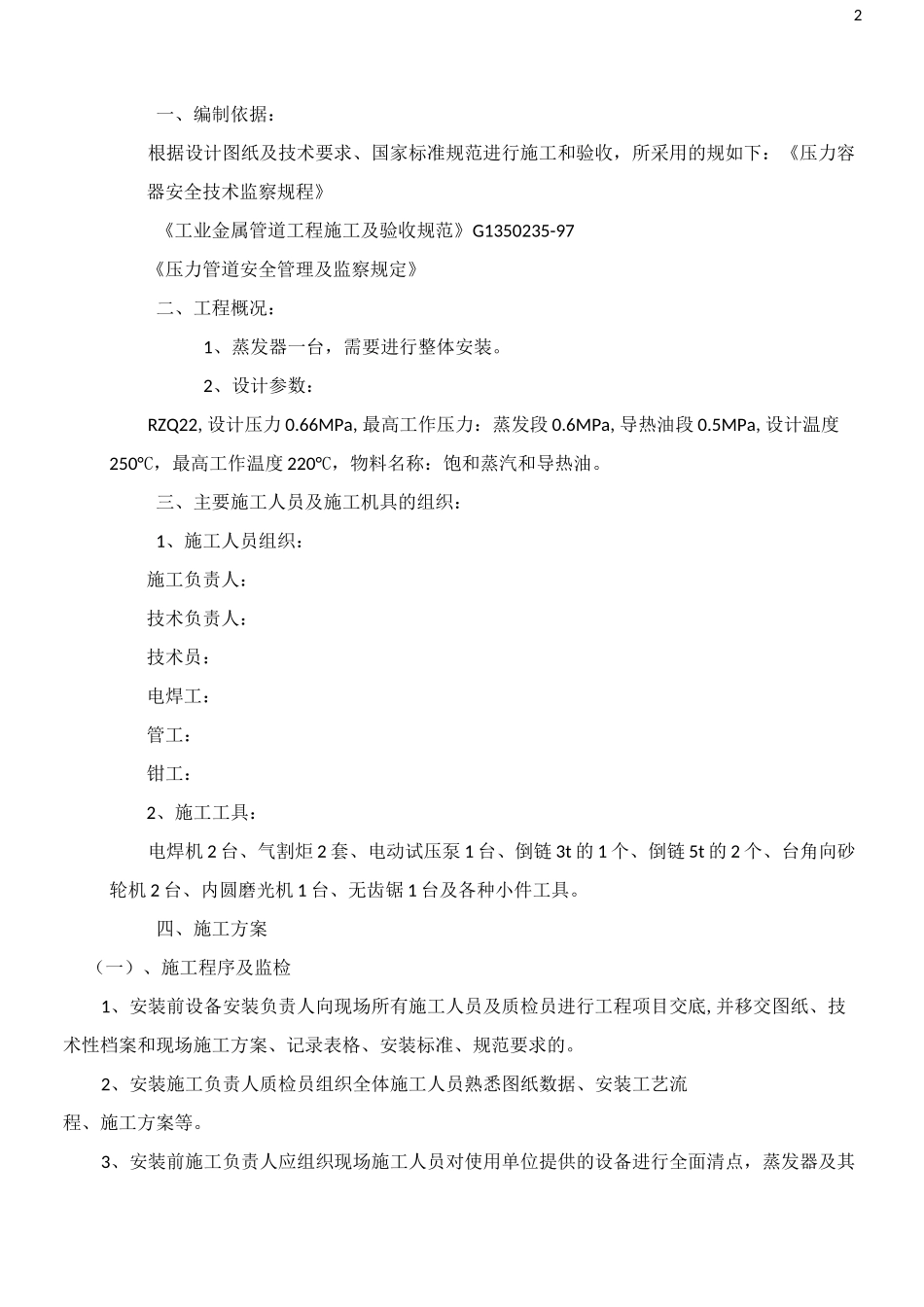

压力容器设备安装施工方案-蒸发器_第2页
2/6

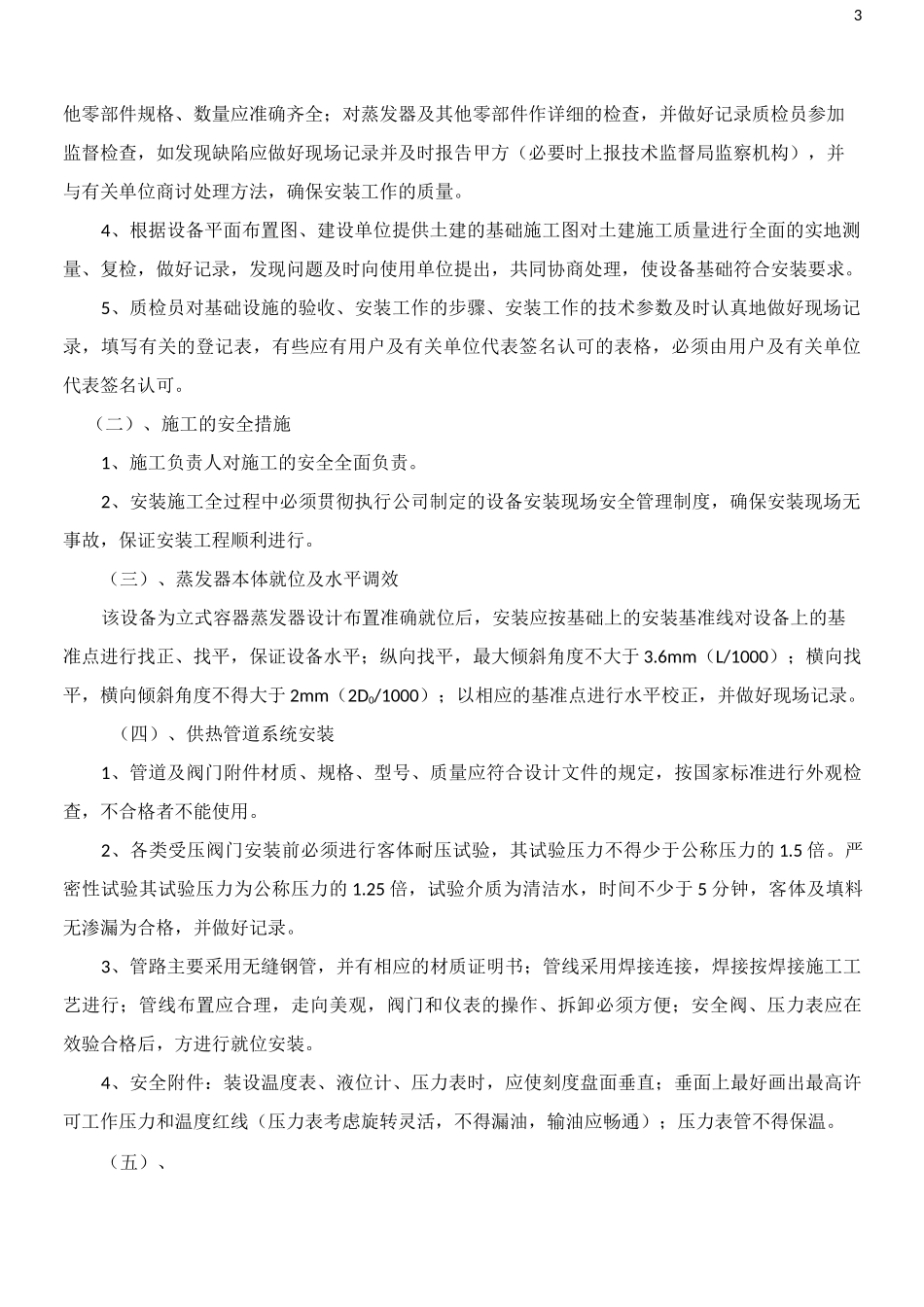

压力容器设备安装施工方案-蒸发器_第3页
3/6
1xxxx 有限公司设备安装施工方案编制:审核:批准:xxxx 有限公司施工方案本施工方案适用 XXXX 有限公司蒸发器的设备安装工程。2一、编制依据:根据设计图纸及技术要求、国家标准规范进行施工和验收,所采用的规如下:《压力容器安全技术监察规程》《工业金属管道工程施工及验收规范》G1350235-97《压力管道安全管理及监察规定》二、工程概况:1、蒸发器一台,需要进行整体安装。2、设计参数:RZQ22,设计压力 0.66MPa,最高工作压力:蒸发段 0.6MPa,导热油段 0.5MPa,设计温度250°C,最高工作温度 220°C,物料名称:饱和蒸汽和导热油。三、主要施工人员及施工机具的组织:1、施工人员组织:施工负责人:技术负责人:技术员:电焊工:管工:钳工:2、施工工具:电焊机 2 台、气割炬 2 套、电动试压泵 1 台、倒链 3t 的 1 个、倒链 5t 的 2 个、台角向砂轮机 2 台、内圆磨光机 1 台、无齿锯 1 台及各种小件工具。四、施工方案(一)、施工程序及监检1、安装前设备安装负责人向现场所有施工人员及质检员进行工程项目交底,并移交图纸、技术性档案和现场施工方案、记录表格、安装标准、规范要求的。2、安装施工负责人质检员组织全体施工人员熟悉图纸数据、安装工艺流程、施工方案等。3、安装前施工负责人应组织现场施工人员对使用单位提供的设备进行全面清点,蒸发器及其3他零部件规格、数量应准确齐全;对蒸发器及其他零部件作详细的检查,并做好记录质检员参加监督检查,如发现缺陷应做好现场记录并及时报告甲方(必要时上报技术监督局监察机构),并与有关单位商讨处理方法,确保安装工作的质量。4、根据设备平面布置图、建设单位提供土建的基础施工图对土建施工质量进行全面的实地测量、复检,做好记录,发现问题及时向使用单位提出,共同协商处理,使设备基础符合安装要求。5、质检员对基础设施的验收、安装工作的步骤、安装工作的技术参数及时认真地做好现场记录,填写有关的登记表,有些应有用户及有关单位代表签名认可的表格,必须由用户及有关单位代表签名认可。(二)、施工的安全措施1、施工负责人对施工的安全全面负责。2、安装施工全过程中必须贯彻执行公司制定的设备安装现场安全管理制度,确保安装现场无事故,保证安装工程顺利进行。(三)、蒸发器本体就位及水平调效该设备为立式容器蒸发器设计布置准确就位后,安装应按基础上的安装基准线对设备上的基准点进行找正、找平,保证设备水平;纵向找平,最大...
