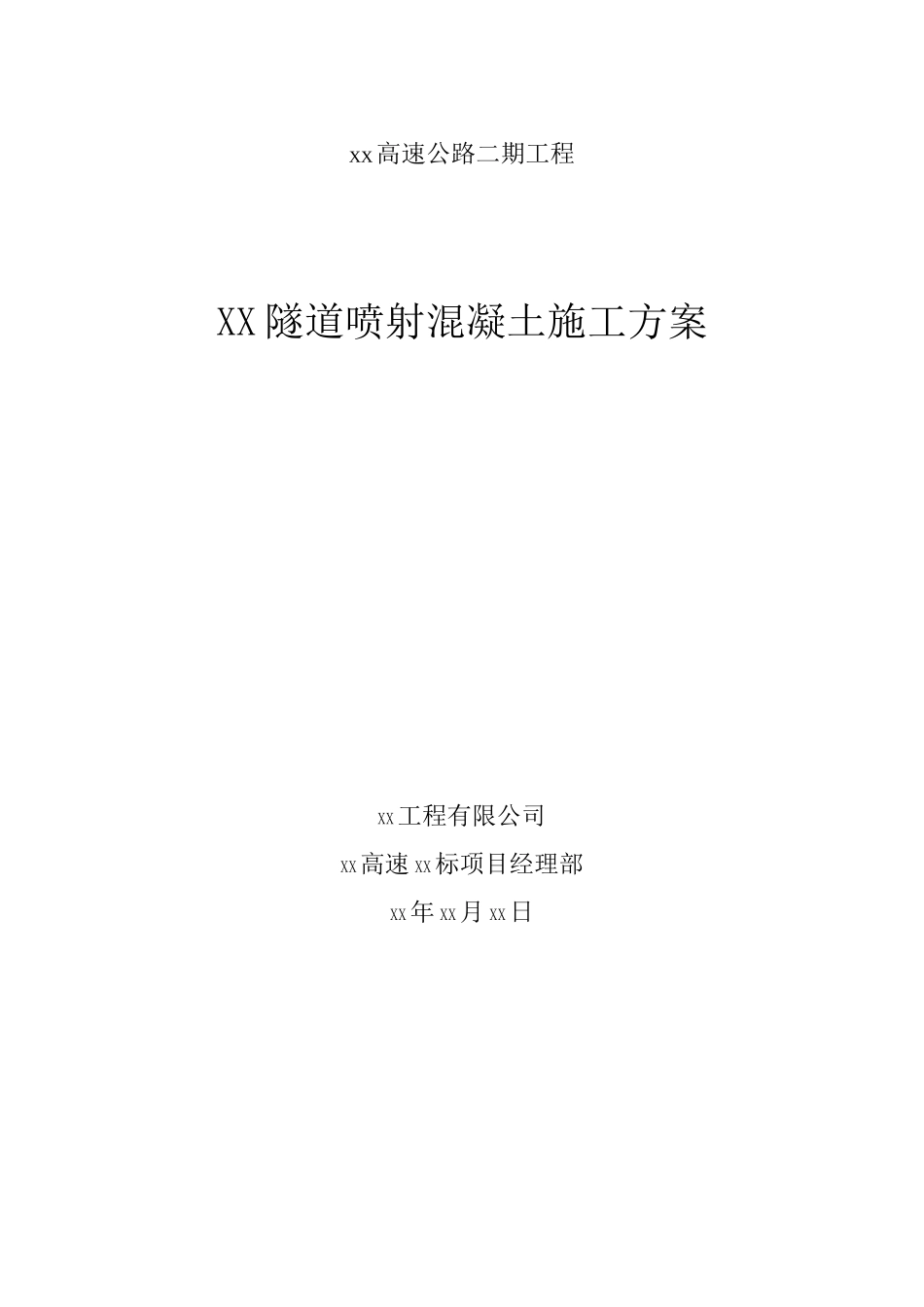

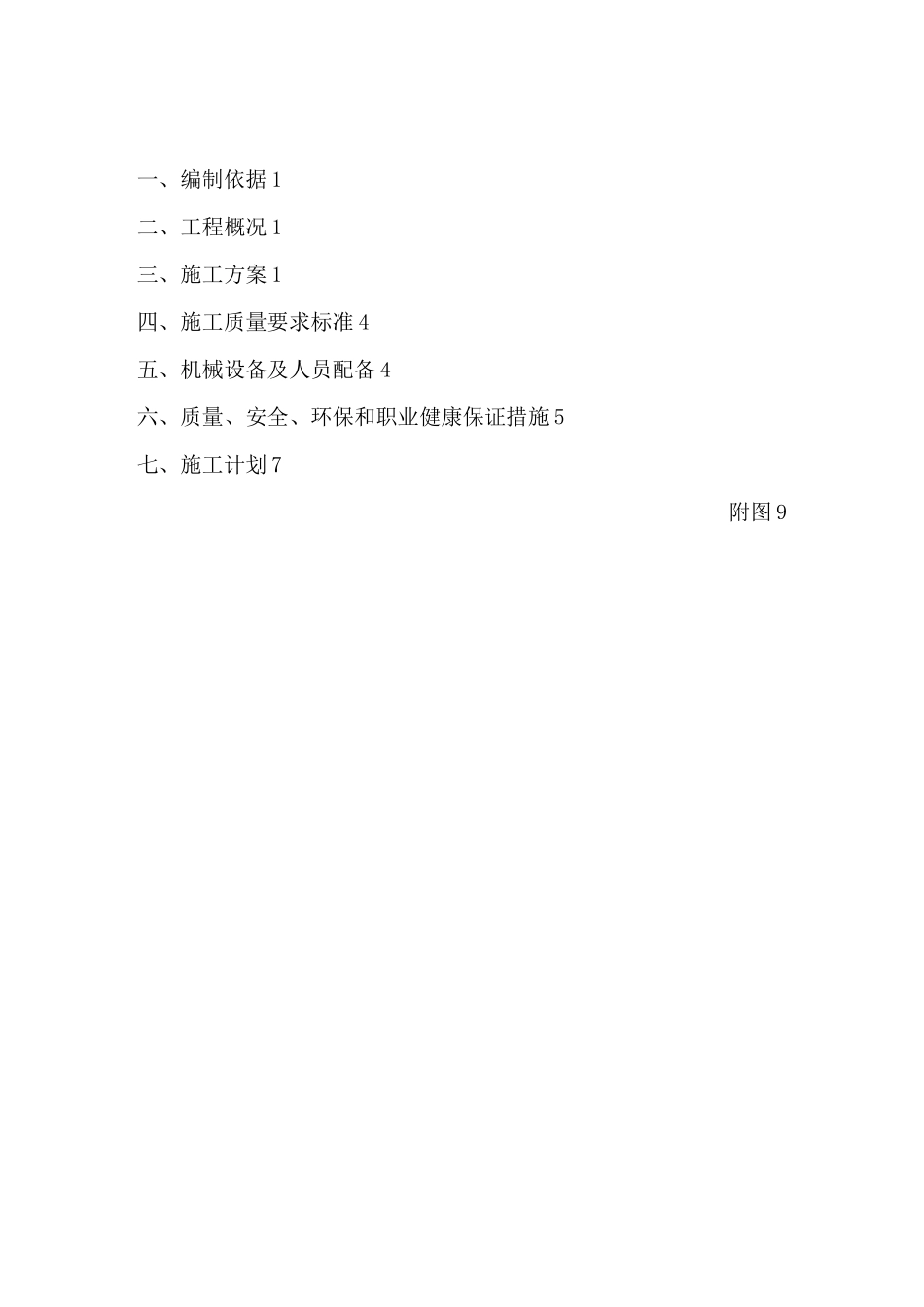

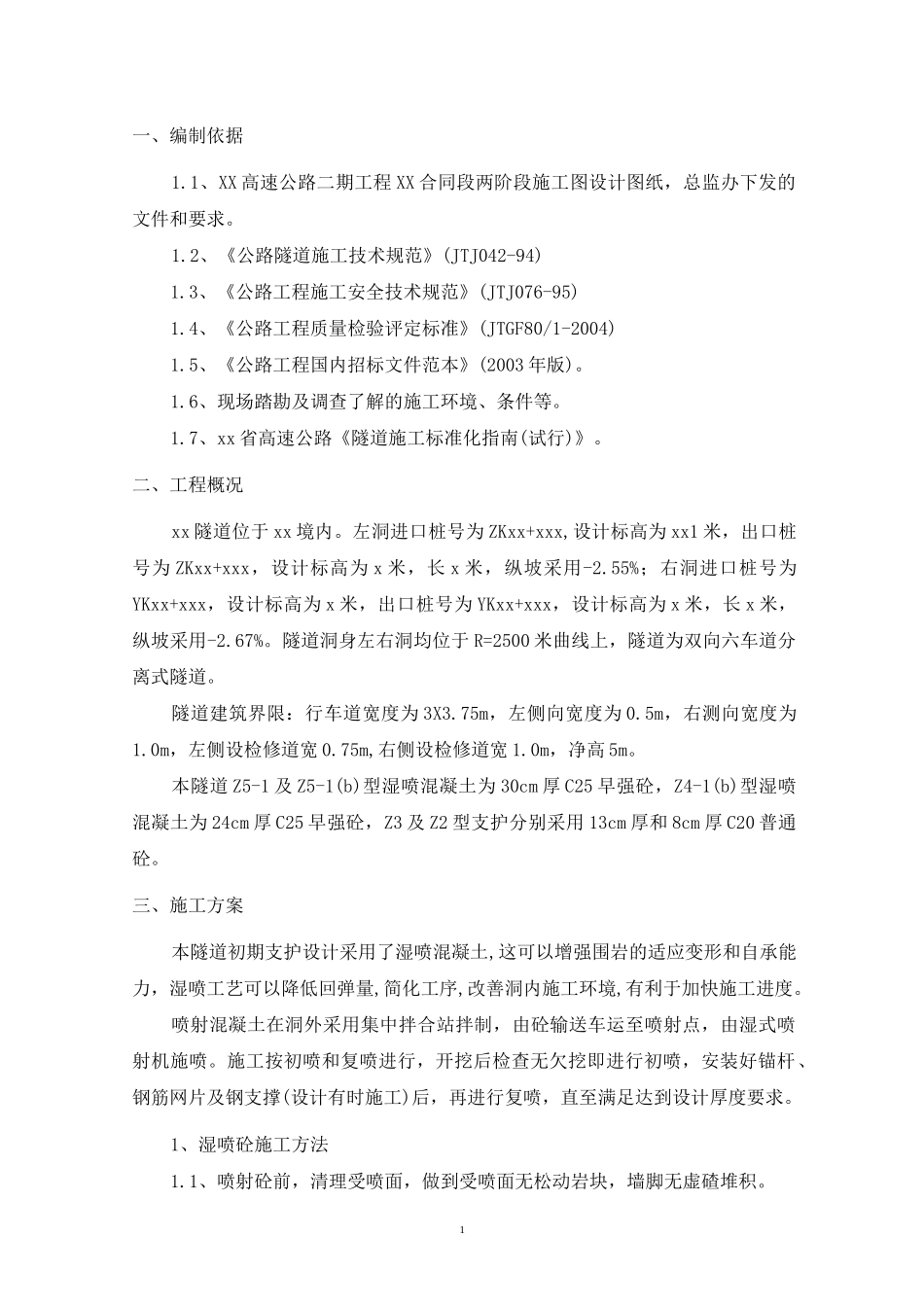

XX高速公路二期工程XX 隧道喷射混凝土施工方案XX工程有限公司XX高速 XX标项目经理部XX年 XX月 XX日一、编制依据 1二、工程概况 1三、施工方案 1四、施工质量要求标准 4五、机械设备及人员配备 4六、质量、安全、环保和职业健康保证措施 5七、施工计划 7附图 91一、编制依据1.1、XX 高速公路二期工程 XX 合同段两阶段施工图设计图纸，总监办下发的文件和要求。1.2、《公路隧道施工技术规范》(JTJ042-94)1.3、《公路工程施工安全技术规范》(JTJ076-95)1.4、《公路工程质量检验评定标准》(JTGF80/1-2004)1.5、《公路工程国内招标文件范本》(2003 年版)。1.6、现场踏勘及调查了解的施工环境、条件等。1.7、xx 省高速公路《隧道施工标准化指南(试行)》。二、工程概况xx 隧道位于 xx 境内。左洞进口桩号为 ZKxx+xxx,设计标高为 xx1 米，出口桩号为 ZKxx+xxx，设计标高为 x 米，长 x 米，纵坡采用-2.55%；右洞进口桩号为YKxx+xxx，设计标高为 x 米，出口桩号为 YKxx+xxx，设计标高为 x 米，长 x 米，纵坡采用-2.67%。隧道洞身左右洞均位于 R=2500 米曲线上，隧道为双向六车道分离式隧道。隧道建筑界限：行车道宽度为 3X3.75m，左侧向宽度为 0.5m，右测向宽度为1.0m，左侧设检修道宽 0.75m,右侧设检修道宽 1.0m，净高 5m。本隧道 Z5-1 及 Z5-1(b)型湿喷混凝土为 30cm 厚 C25 早强砼，Z4-1(b)型湿喷混凝土为 24cm 厚 C25 早强砼，Z3 及 Z2 型支护分别采用 13cm 厚和 8cm 厚 C20 普通砼。三、施工方案本隧道初期支护设计采用了湿喷混凝土,这可以增强围岩的适应变形和自承能力，湿喷工艺可以降低回弹量,简化工序,改善洞内施工环境,有利于加快施工进度。喷射混凝土在洞外采用集中拌合站拌制，由砼输送车运至喷射点，由湿式喷射机施喷。施工按初喷和复喷进行，开挖后检查无欠挖即进行初喷，安装好锚杆、钢筋网片及钢支撑(设计有时施工)后，再进行复喷，直至满足达到设计厚度要求。1、湿喷砼施工方法1.1、喷射砼前，清理受喷面，做到受喷面无松动岩块，墙脚无虚碴堆积。21.2、材料准备：水泥拟选用 42.5 级普硅水泥，速凝剂要求初凝不超过5min,终凝不超过 10min,砂采用河砂，干净无污染，适宜用于隧道内喷射混凝土。石料采用质地坚硬的碎石，其最大粒径不大于 15mm。1.3、喷射混凝土采用自动计量拌合机搅拌，施工时将已过筛的砂、碎石、水泥依次加入，然后加入水开始搅拌，拌料时严格掌握规定...
