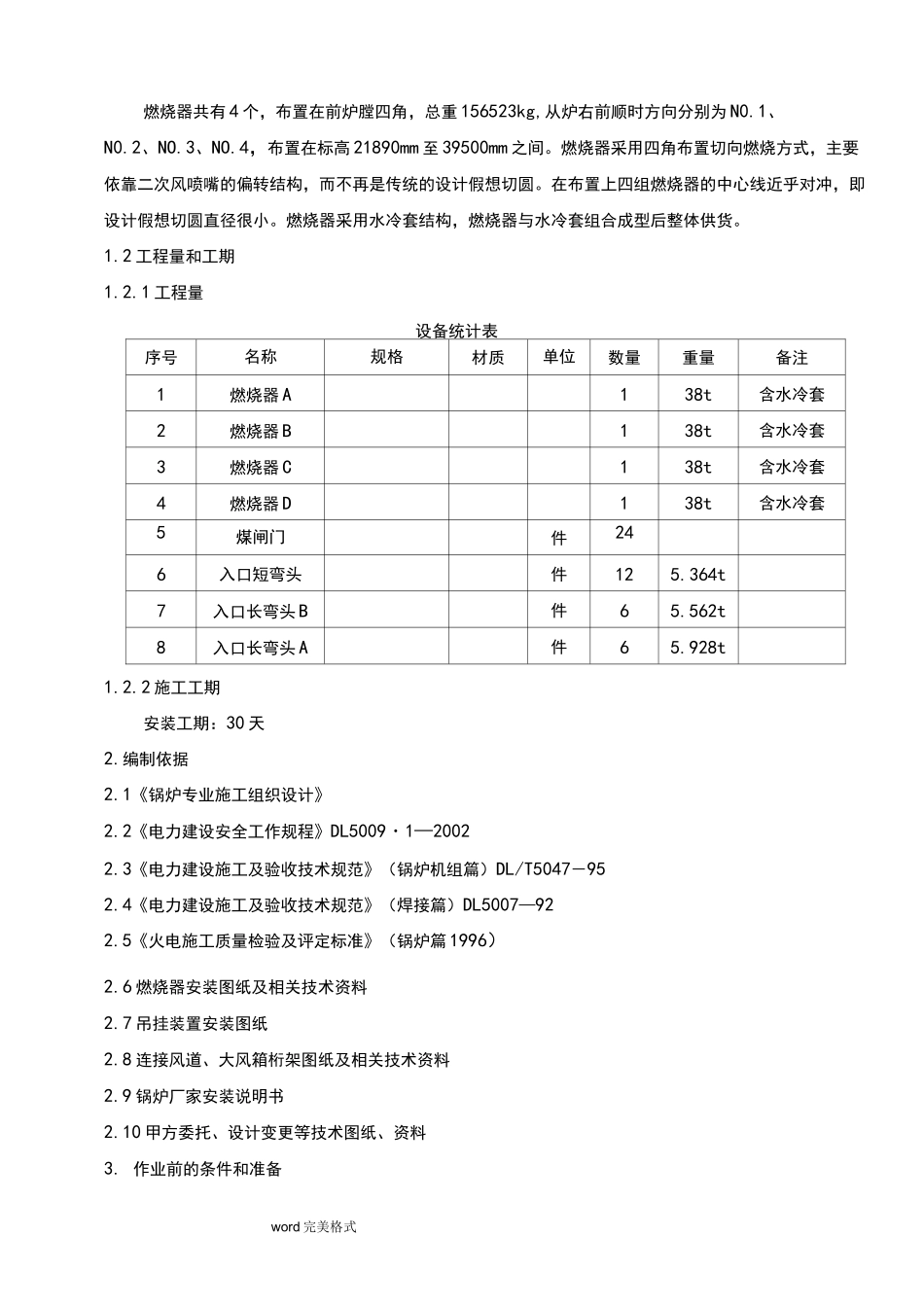

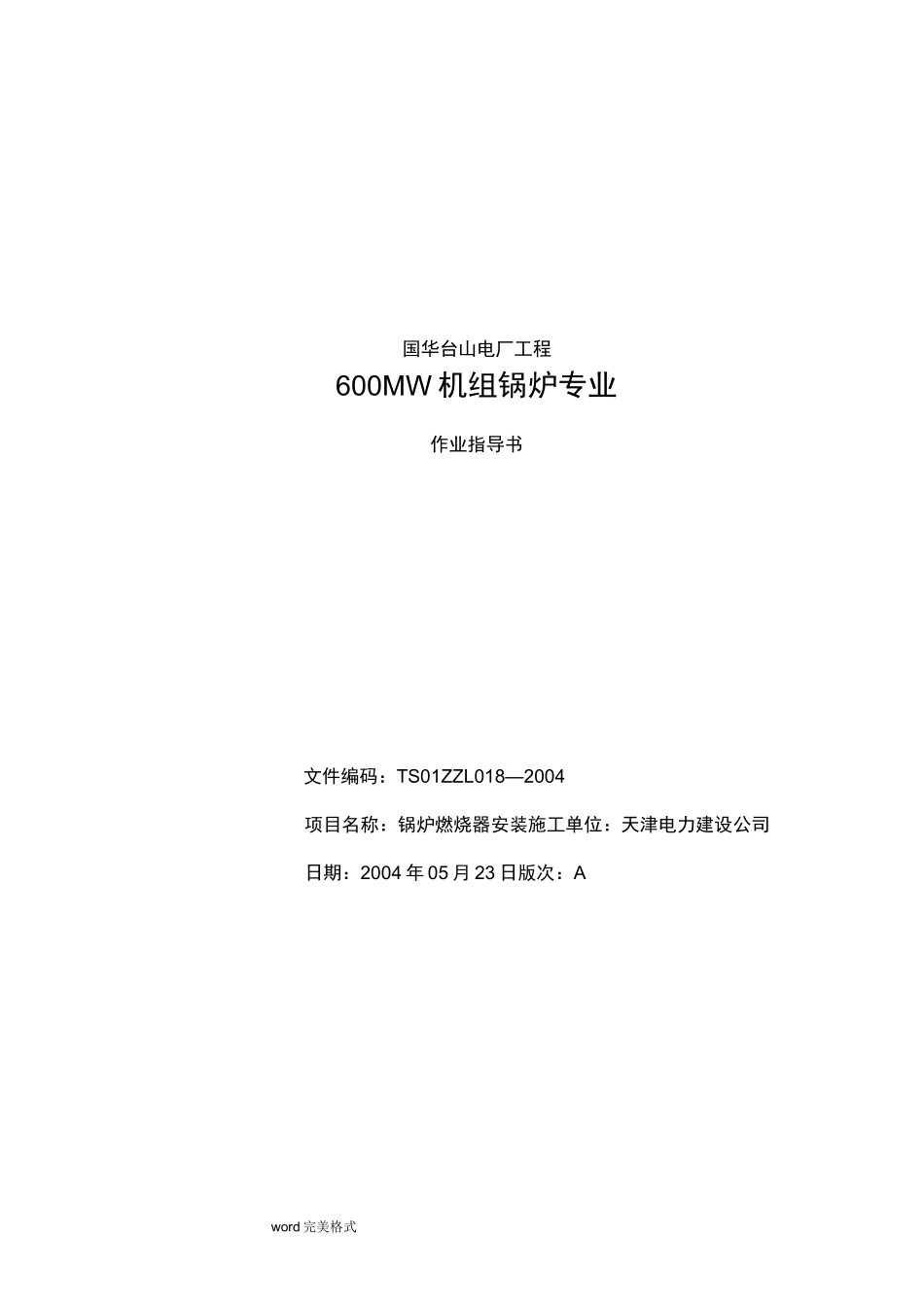

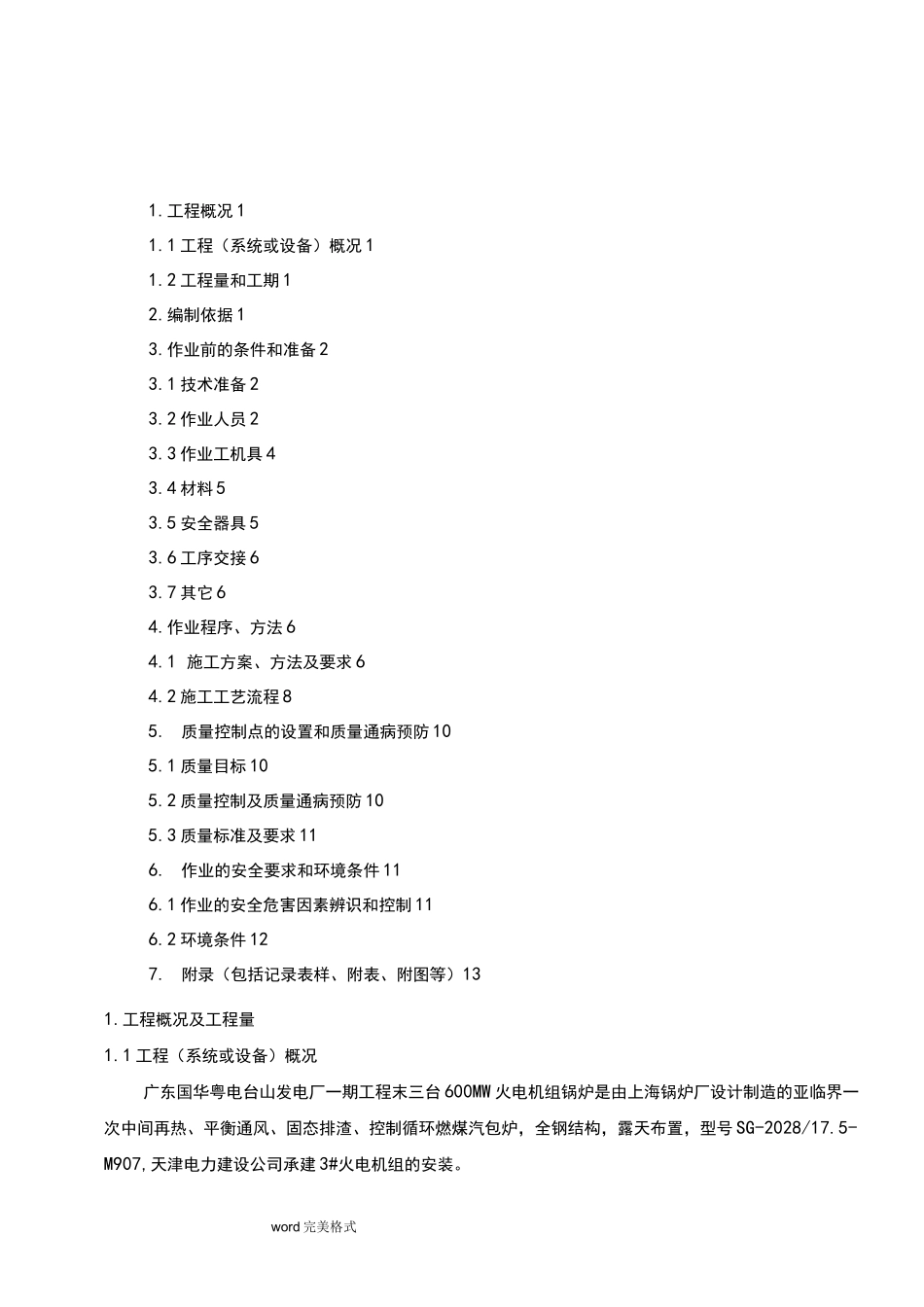

word 完美格式国华台山电厂工程600MW 机组锅炉专业作业指导书文件编码：TS01ZZL018—2004项目名称：锅炉燃烧器安装施工单位：天津电力建设公司日期：2004 年 05 月 23 日版次：Aword 完美格式1.工程概况 11.1 工程（系统或设备）概况 11.2 工程量和工期 12.编制依据 13.作业前的条件和准备 23.1 技术准备 23.2 作业人员 23.3 作业工机具 43.4 材料 53.5 安全器具 53.6 工序交接 63.7 其它 64.作业程序、方法 64.1 施工方案、方法及要求 64.2 施工工艺流程 85.质量控制点的设置和质量通病预防 105.1 质量目标 105.2 质量控制及质量通病预防 105.3 质量标准及要求 116.作业的安全要求和环境条件 116.1 作业的安全危害因素辨识和控制 116.2 环境条件 127.附录（包括记录表样、附表、附图等）131.工程概况及工程量1.1 工程（系统或设备）概况广东国华粤电台山发电厂一期工程末三台 600MW 火电机组锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包炉，全钢结构，露天布置，型号 SG-2028/17.5-M907,天津电力建设公司承建 3#火电机组的安装。word 完美格式燃烧器共有 4 个，布置在前炉膛四角，总重 156523kg,从炉右前顺时方向分别为 N0.1、N0.2、NO.3、NO.4，布置在标高 21890mm 至 39500mm 之间。燃烧器采用四角布置切向燃烧方式，主要依靠二次风喷嘴的偏转结构，而不再是传统的设计假想切圆。在布置上四组燃烧器的中心线近乎对冲，即设计假想切圆直径很小。燃烧器采用水冷套结构，燃烧器与水冷套组合成型后整体供货。1.2 工程量和工期1.2.1 工程量设备统计表序号名称规格材质单位数量重量备注1燃烧器 A138t含水冷套2燃烧器 B138t含水冷套3燃烧器 C138t含水冷套4燃烧器 D138t含水冷套5煤闸门件246入口短弯头件125.364t7入口长弯头 B件65.562t8入口长弯头 A件65.928t1.2.2 施工工期安装工期：30 天2.编制依据2.1《锅炉专业施工组织设计》2.2《电力建设安全工作规程》DL5009・1—20022.3《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047－952.4《电力建设施工及验收技术规范》（焊接篇）DL5007—922.5《火电施工质量检验及评定标准》（锅炉篇 1996）2.6 燃烧器安装图纸及相关技术资料2.7 吊挂装置安装图纸2.8 连接风道、大风箱桁架图纸及相关技术资料2.9 锅炉厂家安装说明书2.10 甲方委托、设计变更等技术图纸、资料3. 作业前...
