石灰窑烟气余热利用方案书

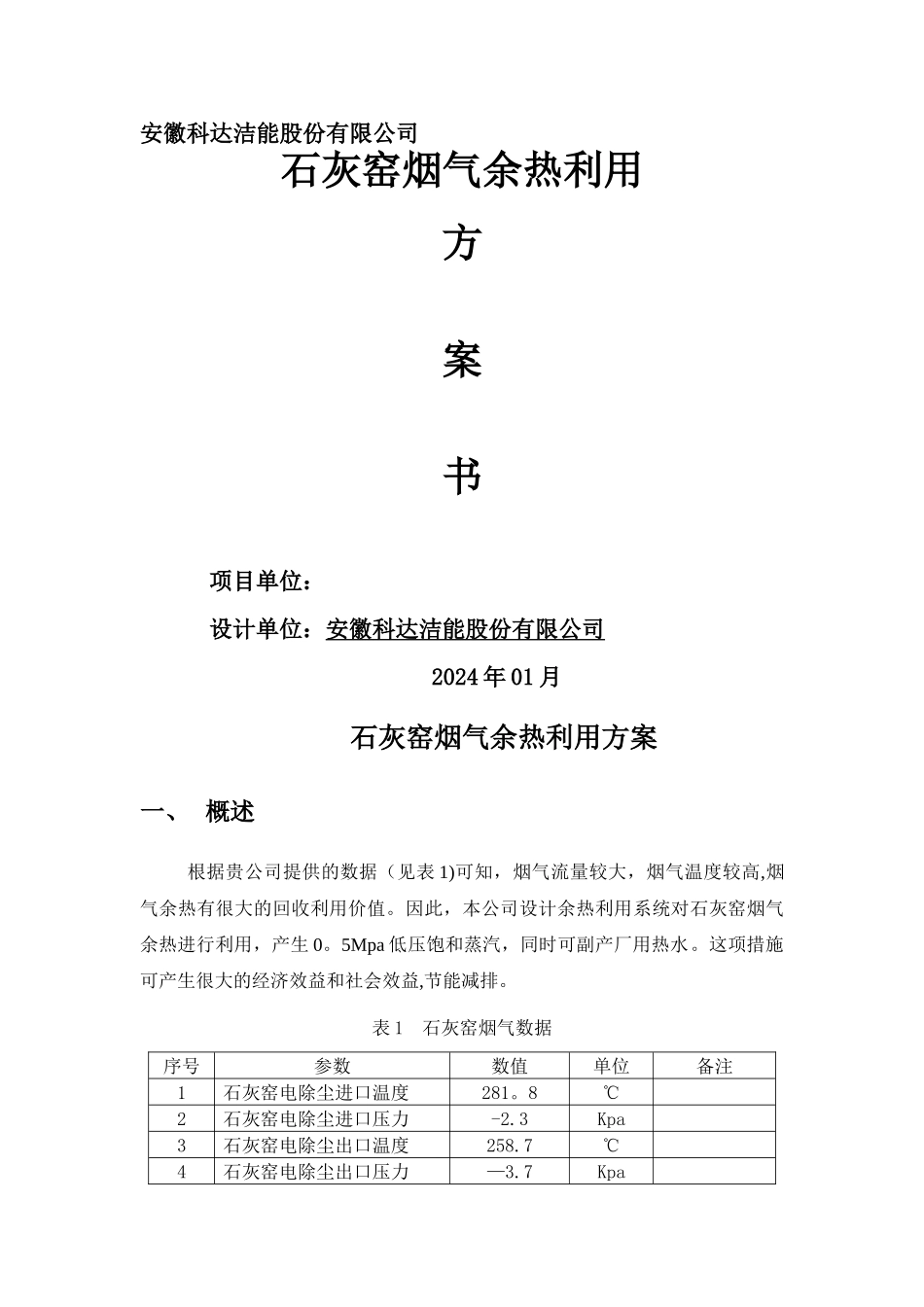

石灰窑烟气余热利用方案书_第1页
1/3

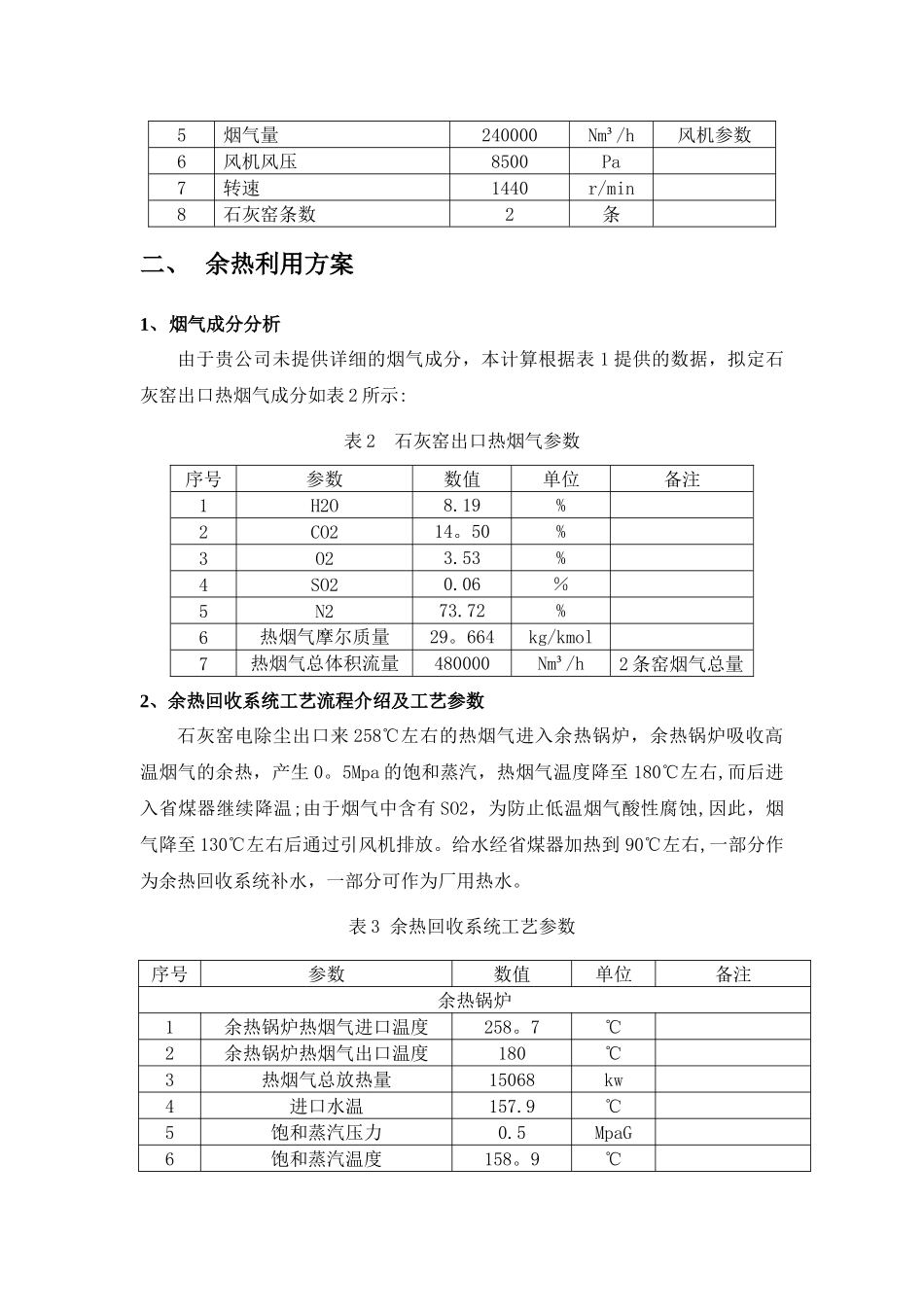

石灰窑烟气余热利用方案书_第2页
2/3

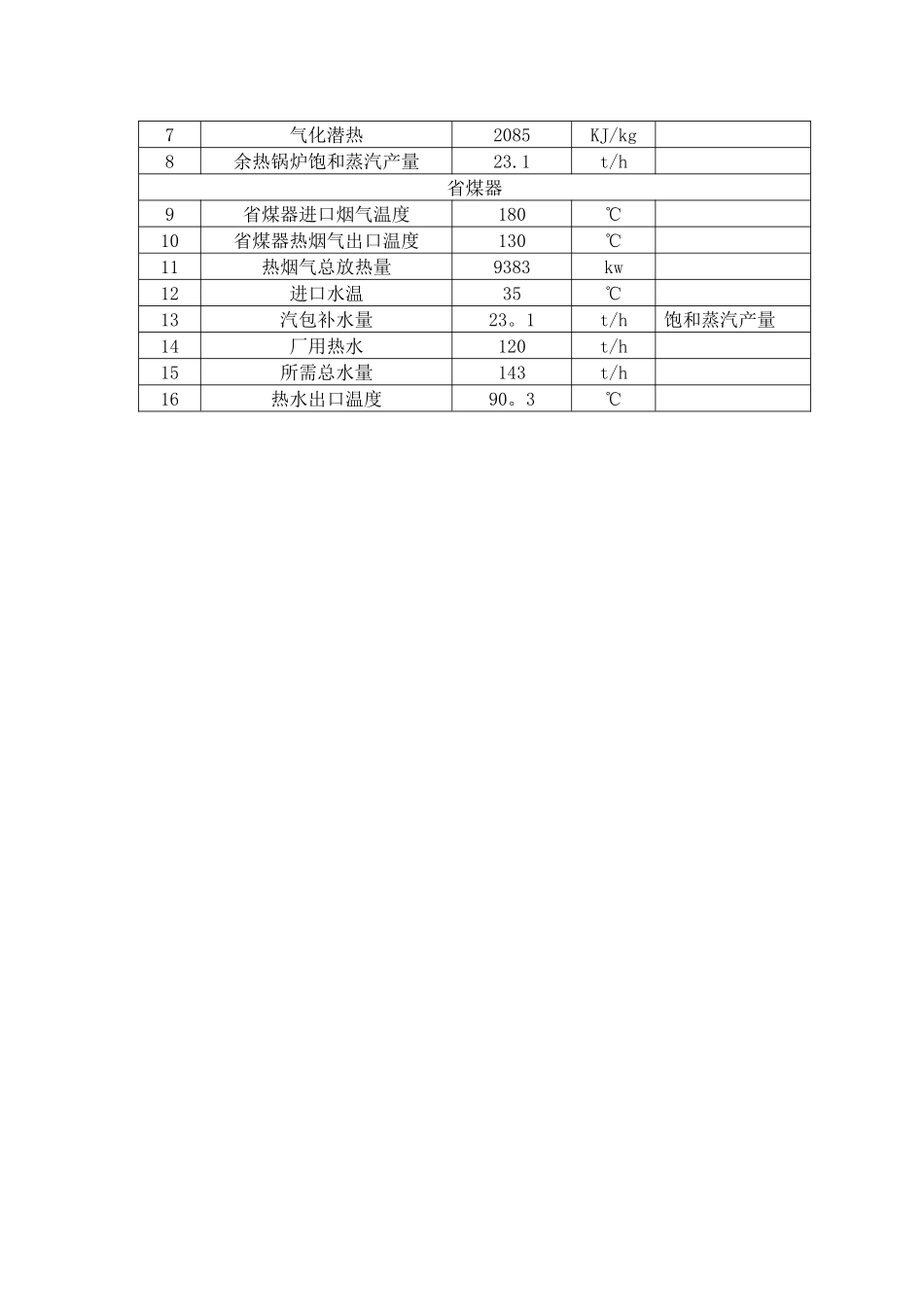

石灰窑烟气余热利用方案书_第3页
3/3
安徽科达洁能股份有限公司石灰窑烟气余热利用方案书项目单位:设计单位:安徽科达洁能股份有限公司2024 年 01 月石灰窑烟气余热利用方案一、 概述 根据贵公司提供的数据(见表 1)可知,烟气流量较大,烟气温度较高,烟气余热有很大的回收利用价值。因此,本公司设计余热利用系统对石灰窑烟气余热进行利用,产生 0。5Mpa 低压饱和蒸汽,同时可副产厂用热水。这项措施可产生很大的经济效益和社会效益,节能减排。表 1 石灰窑烟气数据序号参数数值单位备注1石灰窑电除尘进口温度281。8℃ 2石灰窑电除尘进口压力-2.3Kpa 3石灰窑电除尘出口温度258.7℃ 4石灰窑电除尘出口压力—3.7Kpa 5烟气量240000Nm³/h风机参数6风机风压8500Pa 7转速1440r/min 8石灰窑条数2条 二、 余热利用方案1、烟气成分分析由于贵公司未提供详细的烟气成分,本计算根据表 1 提供的数据,拟定石灰窑出口热烟气成分如表 2 所示:表 2 石灰窑出口热烟气参数序号参数数值单位备注1H2O8.19% 2CO214。50% 3O23.53% 4SO20.06% 5N273.72% 6热烟气摩尔质量29。664 kg/kmol 7热烟气总体积流量480000 Nm³/h2 条窑烟气总量2、余热回收系统工艺流程介绍及工艺参数石灰窑电除尘出口来 258℃左右的热烟气进入余热锅炉,余热锅炉吸收高温烟气的余热,产生 0。5Mpa 的饱和蒸汽,热烟气温度降至 180℃左右,而后进入省煤器继续降温;由于烟气中含有 SO2,为防止低温烟气酸性腐蚀,因此,烟气降至 130℃左右后通过引风机排放。给水经省煤器加热到 90℃左右,一部分作为余热回收系统补水,一部分可作为厂用热水。表 3 余热回收系统工艺参数序号参数数值单位备注余热锅炉1余热锅炉热烟气进口温度258。7℃ 2余热锅炉热烟气出口温度180℃ 3热烟气总放热量15068 kw 4进口水温157.9 ℃ 5饱和蒸汽压力0.5MpaG 6饱和蒸汽温度158。9 ℃ 7气化潜热2085 KJ/kg 8余热锅炉饱和蒸汽产量23.1 t/h 省煤器9省煤器进口烟气温度180℃ 10省煤器热烟气出口温度130℃ 11热烟气总放热量9383 kw 12进口水温35℃ 13汽包补水量23。1 t/h饱和蒸汽产量14厂用热水120t/h 15所需总水量143 t/h 16热水出口温度90。3 ℃

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

石灰窑烟气余热利用方案书
