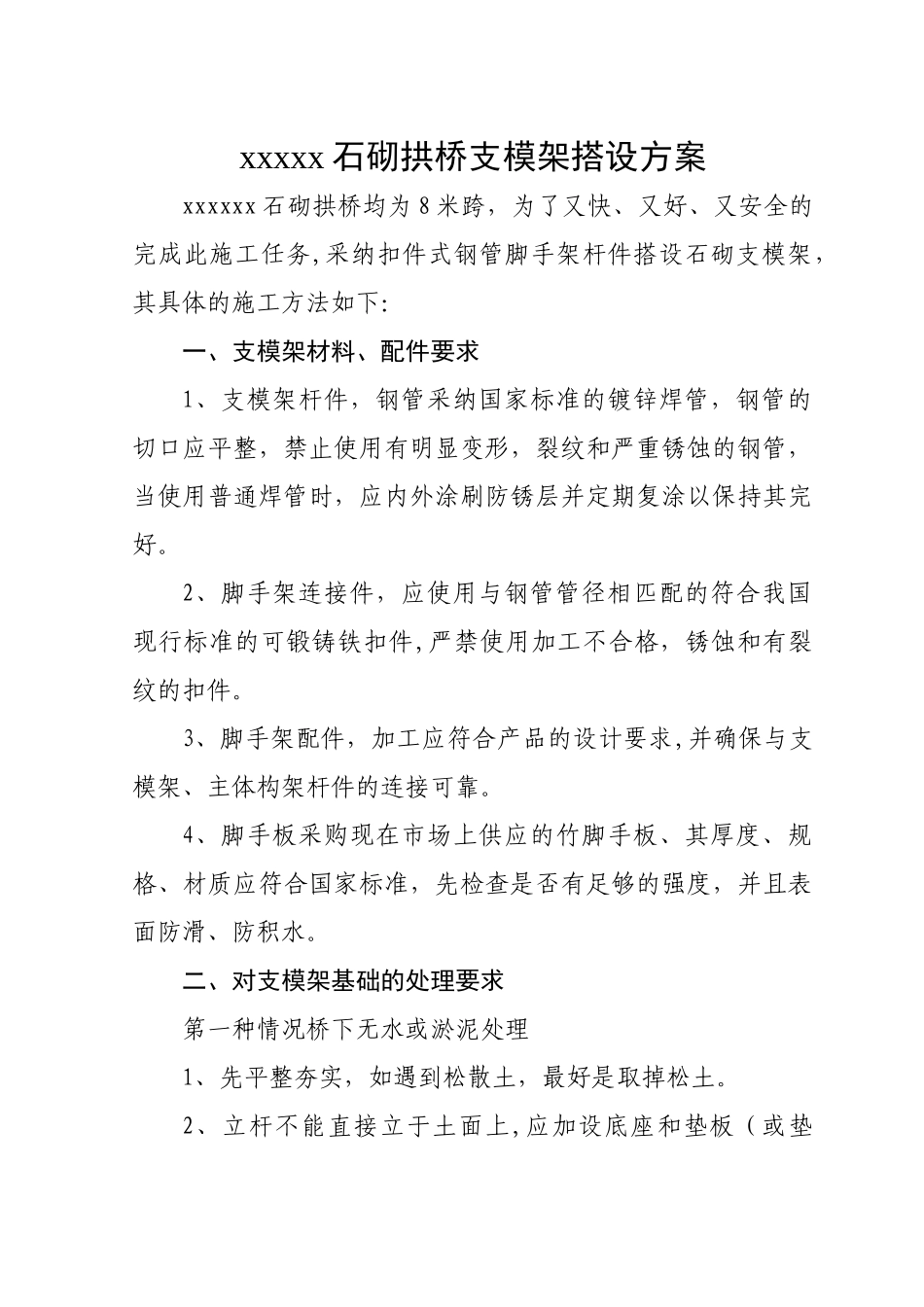

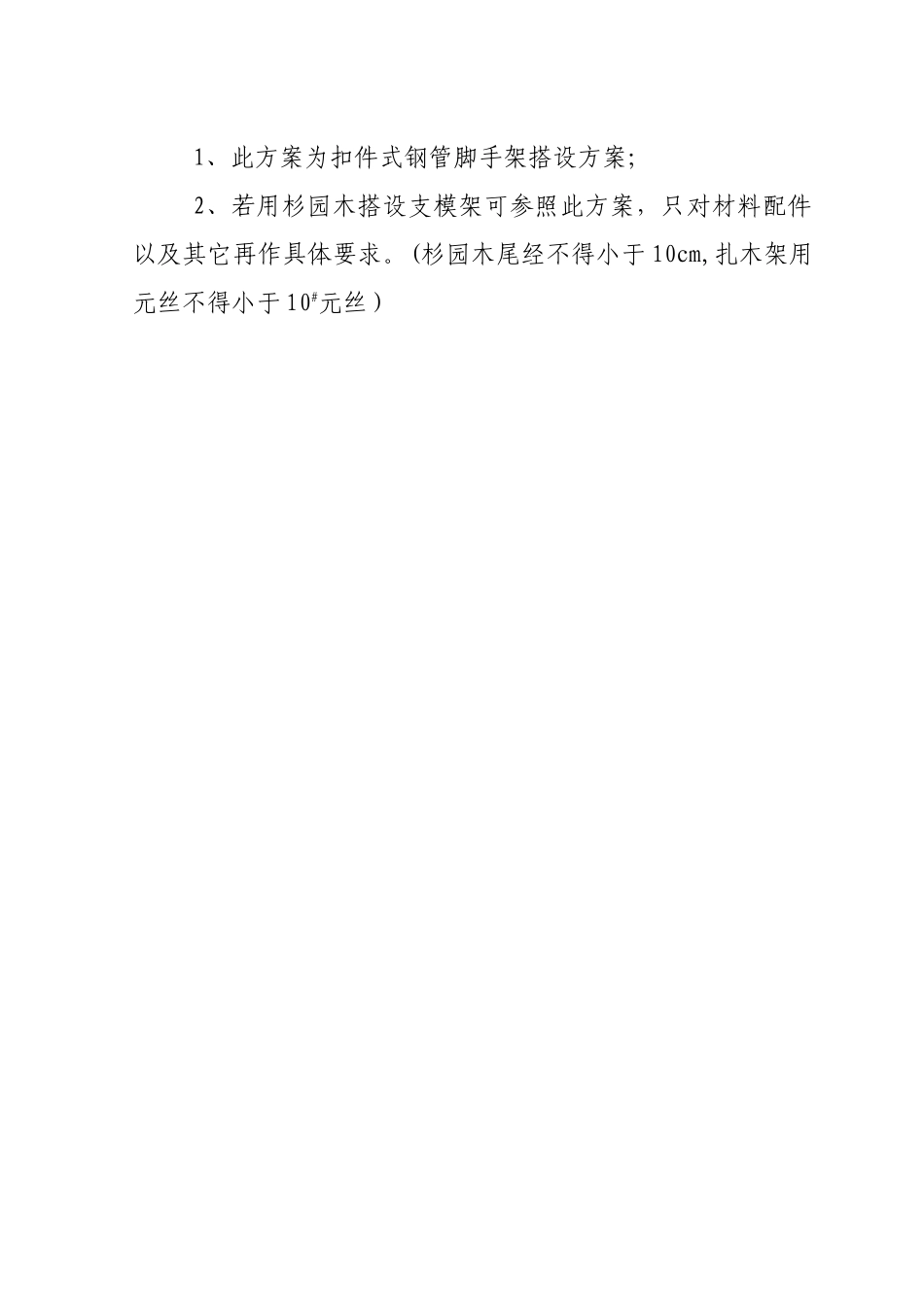

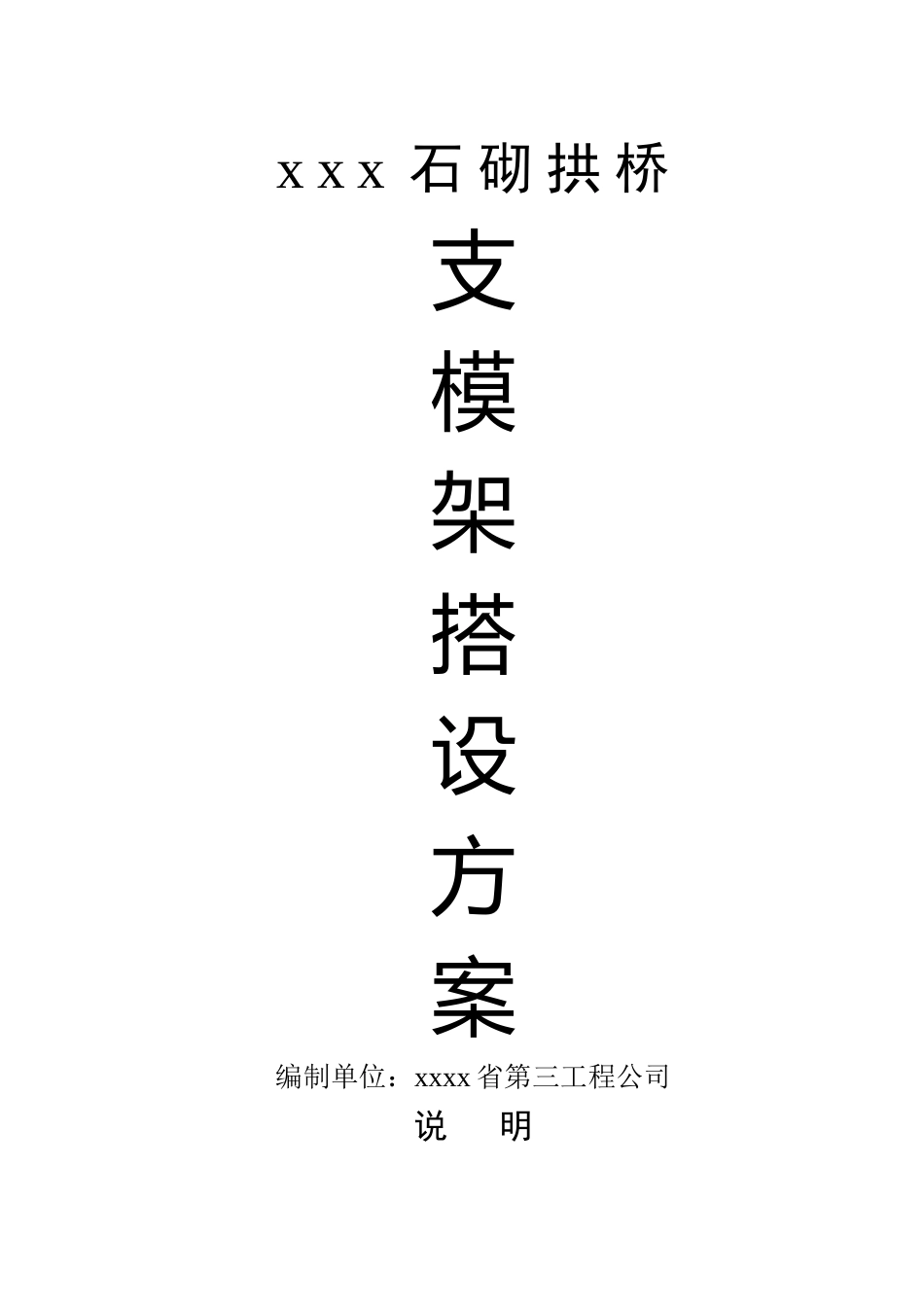

x x x 石 砌 拱 桥支模架搭设方案编制单位：xxxx 省第三工程公司说 明1、此方案为扣件式钢管脚手架搭设方案；2、若用杉园木搭设支模架可参照此方案，只对材料配件以及其它再作具体要求。(杉园木尾经不得小于 10cm,扎木架用元丝不得小于 10#元丝）xxxxx 石砌拱桥支模架搭设方案xxxxxx 石砌拱桥均为 8 米跨，为了又快、又好、又安全的完成此施工任务,采纳扣件式钢管脚手架杆件搭设石砌支模架，其具体的施工方法如下：一、支模架材料、配件要求1、支模架杆件，钢管采纳国家标准的镀锌焊管，钢管的切口应平整，禁止使用有明显变形，裂纹和严重锈蚀的钢管，当使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。2、脚手架连接件，应使用与钢管管径相匹配的符合我国现行标准的可锻铸铁扣件,严禁使用加工不合格，锈蚀和有裂纹的扣件。3、脚手架配件，加工应符合产品的设计要求,并确保与支模架、主体构架杆件的连接可靠。4、脚手板采购现在市场上供应的竹脚手板、其厚度、规格、材质应符合国家标准，先检查是否有足够的强度，并且表面防滑、防积水。二、对支模架基础的处理要求第一种情况桥下无水或淤泥处理1、先平整夯实，如遇到松散土，最好是取掉松土。2、立杆不能直接立于土面上,应加设底座和垫板（或垫木)垫板（木）的厚度不小于 50mm。3、遇有坑槽时，立杆应下到槽底或在槽上加底梁（一般用枕木或型钢梁).4、支模架土基应有可靠的排水措施，防止积水浸泡.5、支模架旁有开挖的沟槽时，应控制立杆距沟边的距离不小于 1。5m.第二种情况桥下有水线淤泥的处理1、按纵向、横向支模架立杆间距均为 1.2 米，布松木桩，松木桩直径为 18cm，人工打入，保证单根桩的承载力达到 40KN以上,并且在此压力下沉降量不超过 10mm。2、如发现松木桩打入深度较大（超过 1.8m）或者承载力达不到要求，必须中间加桩,并在桩与桩之间用枕木垫平，支模架立杆立在枕木上。三、支模架搭设和使用要求1、支模架搭设时,场地应平整,基地应有足够的承载力.2、如立杆立在土上,底部应加设宽度≥200mm,厚度≥50mm的垫木、垫板或其它刚性垫块，每根立杆的支承面积应符合设计要求，且不得小于 0.15m2,且场地应有排水措施，严禁雨水浸泡。3、搭设前，必须对进场的脚手架构配件进行严格的检查禁止使用规格和质量不合格的配件.4、脚手架的搭设工人必须持证上岗，必须由专业人员搭设，并在统一指挥下严格按以下规定程序进行。①按纵、横向为 1.2 米的间距放线，...
