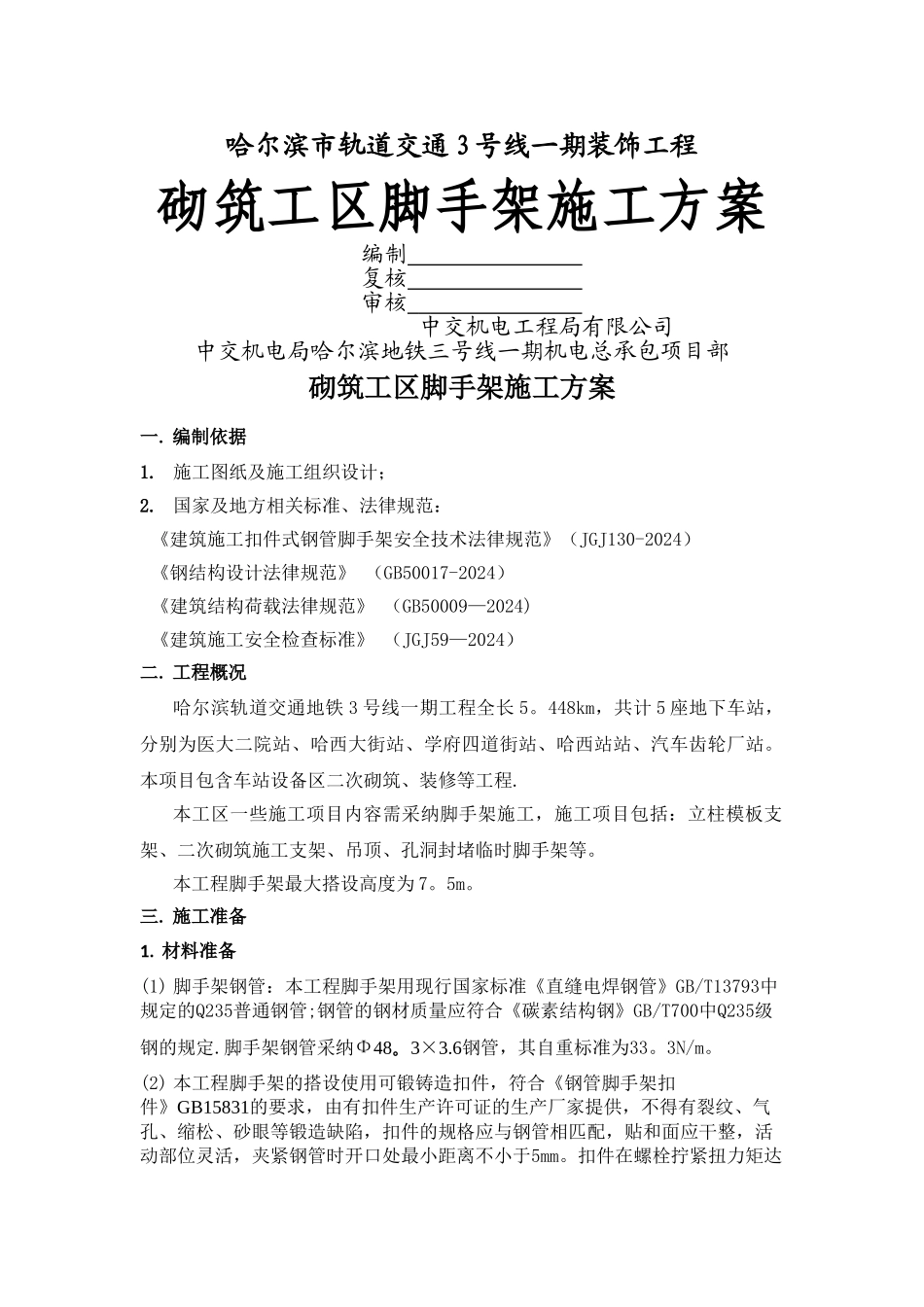

砌筑脚手架施工方案

哈尔滨市轨道交通 3 号线一期装饰工程砌筑工区脚手架施工方案编制 复核 审核 中交机电工程局有限公司中交机电局哈尔滨地铁三号线一期机电总承包项目部砌筑工区脚手架施工方案一. 编制依据1. 施工图纸及施工组织设计；2. 国家及地方相关标准、法律规范：《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）《钢结构设计法律规范》 （GB50017-2024）《建筑结构荷载法律规范》 （GB50009—2024)《建筑施工安全检查标准》 （JGJ59—2024）二. 工程概况哈尔滨轨道交通地铁 3 号线一期工程全长 5。448km，共计 5 座地下车站，分别为医大二院站、哈西大街站、学府四道街站、哈西站站、汽车齿轮厂站。本项目包含车站设备区二次砌筑、装修等工程.本工区一些施工项目内容需采纳脚手架施工，施工项目包括：立柱模板支架、二次砌筑施工支架、吊顶、孔洞封堵临时脚手架等。本工程脚手架最大搭设高度为 7。5m。三. 施工准备1. 材料准备(1) 脚手架钢管：本工程脚手架用现行国家标准《直缝电焊钢管》GB/T13793中规定的Q235普通钢管;钢管的钢材质量应符合《碳素结构钢》GB/T700中Q235级钢的规定.脚手架钢管采纳Φ48。3×3.6钢管，其自重标准为33。3N/m。(2) 本工程脚手架的搭设使用可锻铸造扣件，符合《钢管脚手架扣件》GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。扣件在螺栓拧紧扭力矩达到65N·m 时，不得发生破坏。(3) 竹脚手板：竹笆脚手板符合现行行业标准《建筑施工木脚手架安全技术法律规范》JGJ 164 的相关规定， 板自重标准值为0。1KN/㎡.(4) 安全网：密目式安全网网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1。8m的单张网重量在3kg以上，颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证.（没有）2. 技术准备在脚手架搭设之前,由施工场地技术负责人依脚手架搭拆方案向专业班组长逐段的进行技术交底，并履行交底签字手续,各持一份，互相监督,由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。按对脚手架使用的各种材料的要求,对使用的材料进行全数检查、验收,方准进行场使用,并进入现场后分类堆放整齐，搭拆脚手架的操作人员必须持证上岗。四. 施工方案1. 脚手架搭设技术参数及构造措施砌筑墙体时进...
