砼防渗墙施工方案

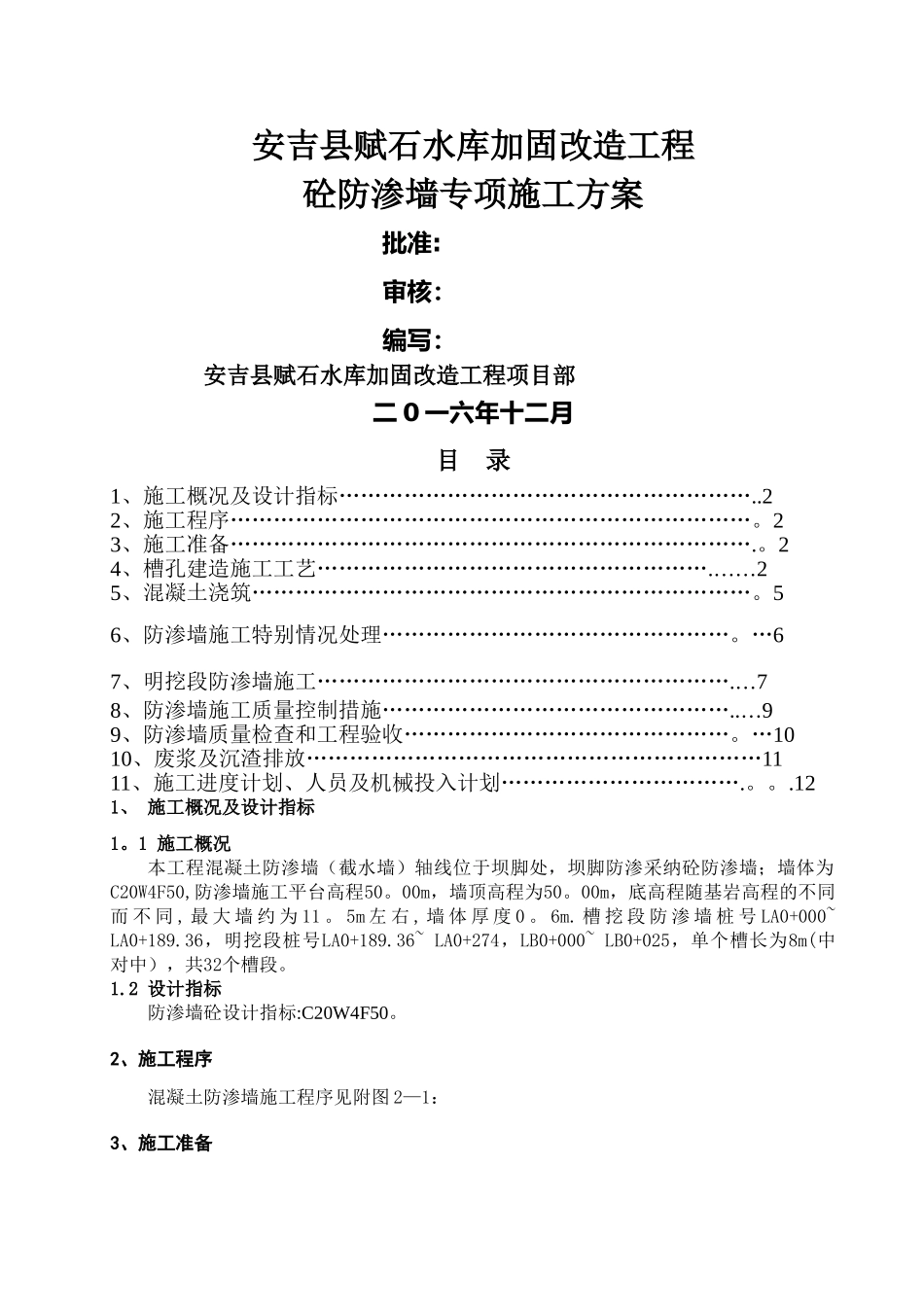

安吉县赋石水库加固改造工程砼防渗墙专项施工方案批准: 审核： 编写： 安吉县赋石水库加固改造工程项目部二 0 一六年十二月目 录1、施工概况及设计指标…………………………………………………..22、施工程序………………………………………………………………。23、施工准备……………………………………………………………….。24、槽孔建造施工工艺……………………………………………….……25、混凝土浇筑……………………………………………………………。56、防渗墙施工特别情况处理…………………………………………。…67、明挖段防渗墙施工………………………………………………….…78、防渗墙施工质量控制措施…………………………………………..…99、防渗墙质量检查和工程验收………………………………………。…1010、废浆及沉渣排放………………………………………………………1111、施工进度计划、人员及机械投入计划…………………………….。。.121、 施工概况及设计指标1。1 施工概况本工程混凝土防渗墙（截水墙）轴线位于坝脚处，坝脚防渗采纳砼防渗墙；墙体为C20W4F50,防渗墙施工平台高程50。00m，墙顶高程为50。00m，底高程随基岩高程的不同而 不 同 , 最 大 墙 约 为 11 。 5m 左 右 , 墙 体 厚 度 0 。 6m. 槽 挖 段 防 渗 墙 桩 号 LA0+000~ LA0+189.36，明挖段桩号LA0+189.36~ LA0+274，LB0+000~ LB0+025，单个槽长为8m(中对中），共32个槽段。1.2 设计指标 防渗墙砼设计指标:C20W4F50。2、施工程序混凝土防渗墙施工程序见附图 2—1：3、施工准备施工平台及导墙采纳钢筋混凝土形式，导墙采纳矩形断面。施工平台高程 49.60m，原坝脚土方开挖后形成,宽度为 14 米左右，导墙施工采纳开挖后立模浇筑（附图 3-1)。4、槽孔建造施工工艺4。1 成槽设备本工程防渗墙成槽的主要施工机具为：CZ—30 型冲击钻机.CZ-30 冲击钻机是通过钻头向下的冲击运动破裂地基土，形成钻孔。它不仅适用于一般的软弱地层,亦适用于砾石、卵石、漂石和基岩。具有结构简单,操作、维修和运输方便等特点。4.2 造孔工艺针对本工程地质特点和槽深分布情况，在工程中采纳“钻劈法”的成槽工艺.4。3 槽段划分施工槽长Ⅰ、Ⅱ期槽长均为 8m（中对中）,槽孔划分见设计图，左、右坝头防渗墙槽段长度施工过程中根据实际情况进行调整.4。4 固壁泥浆制备泥浆在防渗墙施工中的作用主要是保持孔壁稳定、悬浮...
