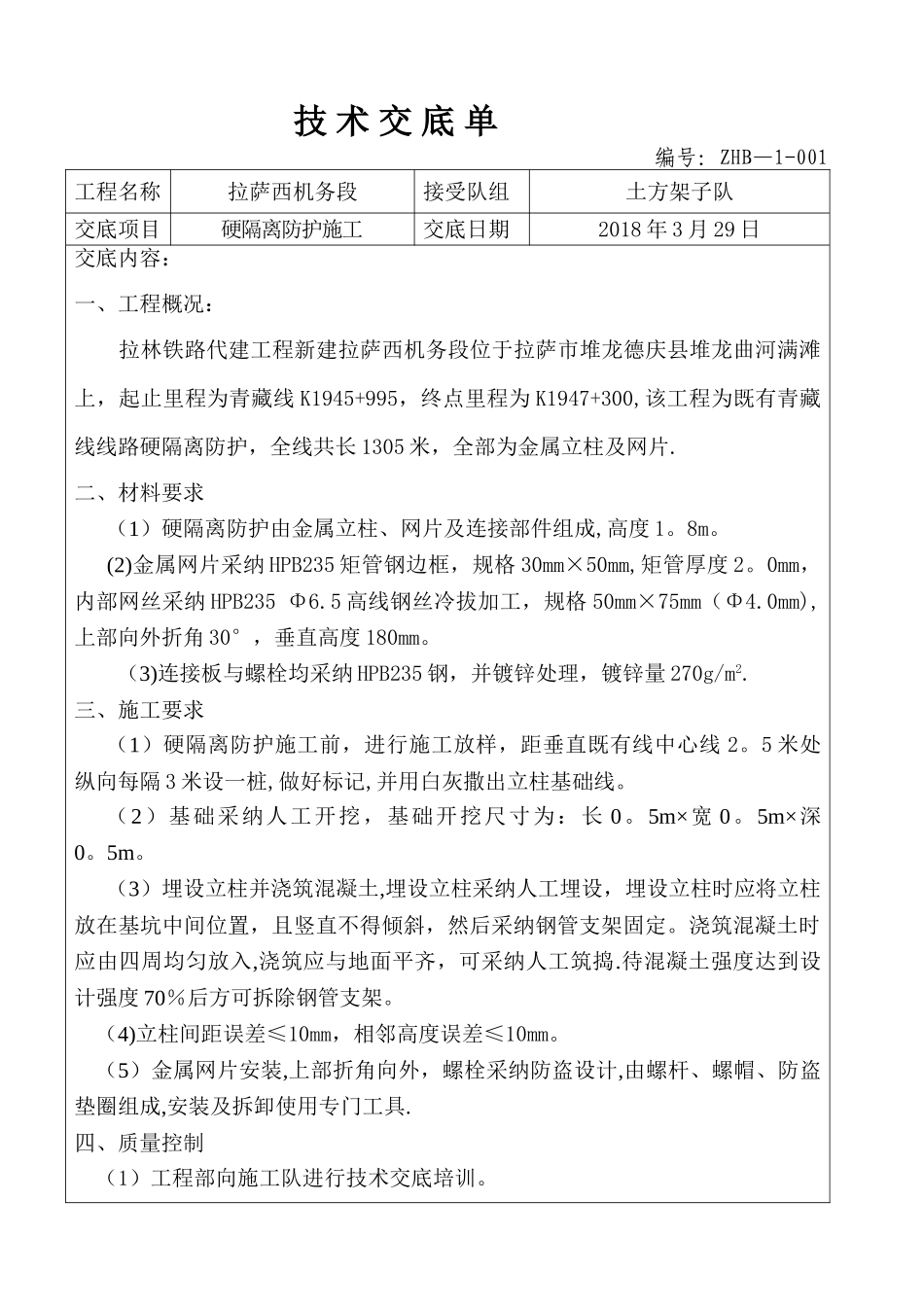

技 术 交 底 单 编号：ZHB—1-001 工程名称拉萨西机务段接受队组土方架子队交底项目硬隔离防护施工交底日期2018 年 3 月 29 日交底内容：一、工程概况：拉林铁路代建工程新建拉萨西机务段位于拉萨市堆龙德庆县堆龙曲河满滩上，起止里程为青藏线 K1945+995，终点里程为 K1947+300,该工程为既有青藏线线路硬隔离防护，全线共长 1305 米，全部为金属立柱及网片.二、材料要求 （1）硬隔离防护由金属立柱、网片及连接部件组成,高度 1。8m。(2)金属网片采纳 HPB235 矩管钢边框，规格 30mm×50mm,矩管厚度 2。0mm，内部网丝采纳 HPB235 Φ6.5 高线钢丝冷拔加工，规格 50mm×75mm（Φ4.0mm),上部向外折角 30°，垂直高度 180mm。 （3)连接板与螺栓均采纳 HPB235 钢，并镀锌处理，镀锌量 270g/m2.三、施工要求（1）硬隔离防护施工前，进行施工放样，距垂直既有线中心线 2。5 米处纵向每隔 3 米设一桩,做好标记,并用白灰撒出立柱基础线。（2）基础采纳人工开挖，基础开挖尺寸为：长 0。5m×宽 0。5m×深0。5m。（3）埋设立柱并浇筑混凝土,埋设立柱采纳人工埋设，埋设立柱时应将立柱放在基坑中间位置，且竖直不得倾斜，然后采纳钢管支架固定。浇筑混凝土时应由四周均匀放入,浇筑应与地面平齐，可采纳人工筑捣.待混凝土强度达到设计强度 70％后方可拆除钢管支架。（4)立柱间距误差≤10mm，相邻高度误差≤10mm。（5）金属网片安装,上部折角向外，螺栓采纳防盗设计,由螺杆、螺帽、防盗垫圈组成,安装及拆卸使用专门工具.四、质量控制（1）工程部向施工队进行技术交底培训。（2）对本工程的施工流程、进度安排、质量要求以及主要施工工艺向项目全体施工管理人员，特别是施工队长、质检人员进行交底。（3）施工管理人员，特别是质检人员，随时对施工人员所施工的内容、过程进行检查,并指出达不到质量要求及标准的部位，要求整改。（4)在施工中各工序要坚持“自检、互检、交接检”三检制度,在整个施工过程中做到工前有交底，过程有检查，工后有验收的“一条龙”操作管理方式，以确保工程质量.编制复核审核接收人日期日期日期日期安 全 交 底 单编号：ZHB—1—001 工程名称拉萨西机务段接受队组土方架子队交底项目硬隔离防护施工交底日期2018 年 3 月 29 日交底内容:一、硬隔离防护施工要求1、施工前必须由设备管理单位对光电缆位置进行确认.2、不得侵入营业线设备安全限界。设驻站联络员 1 人、施工场地防护员 2...
