碎石桩检验批质量验收记录表

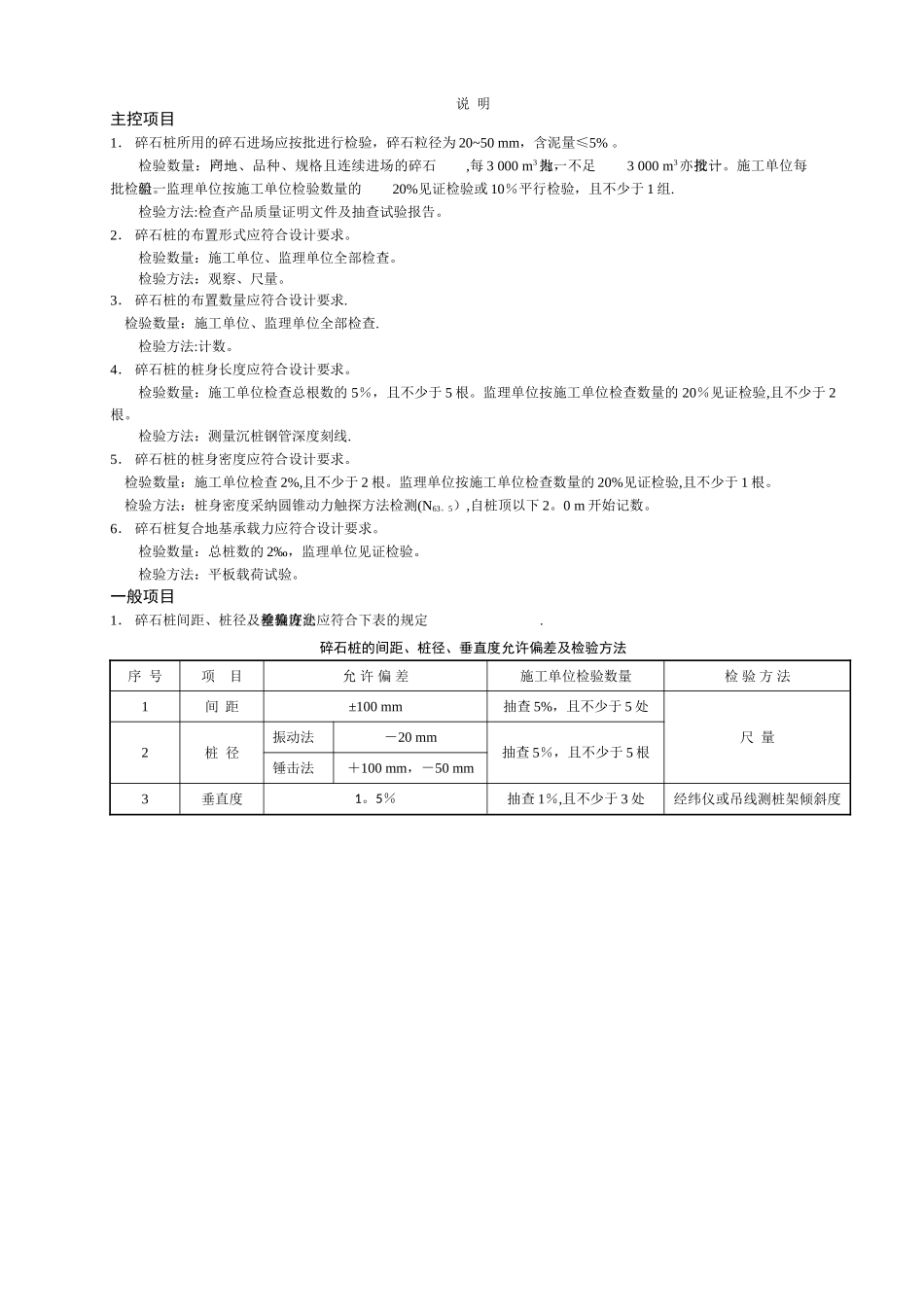

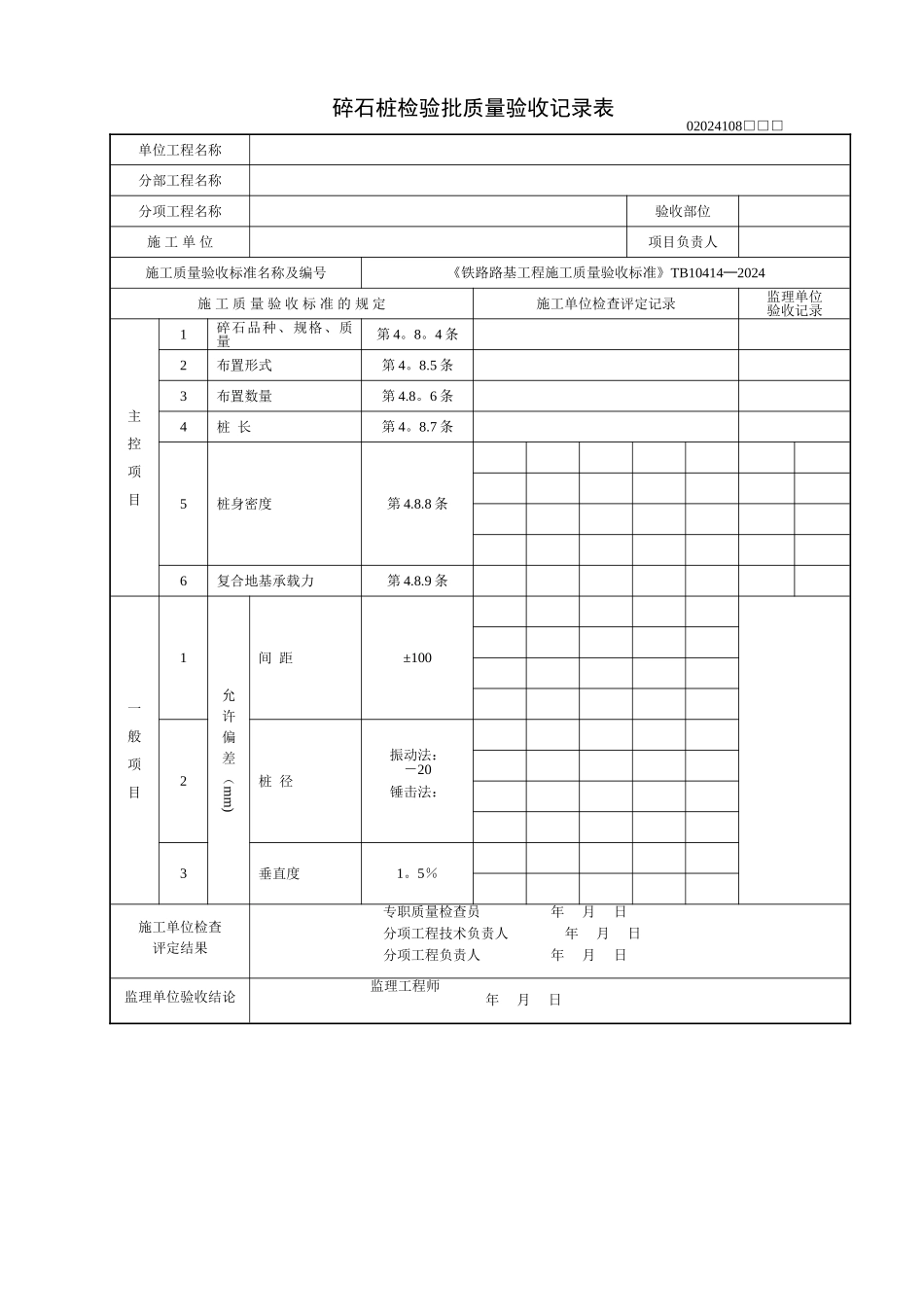

碎石桩检验批质量验收记录表 02024108□□□ 单位工程名称分部工程名称分项工程名称验收部位施 工 单 位项目负责人施工质量验收标准名称及编号《铁路路基工程施工质量验收标准》TB10414─2024施 工 质 量 验 收 标 准 的 规 定施工单位检查评定记录监理单位验收记录主 控 项 目1碎石品种、规格、质量第 4。8。4 条2布置形式第 4。8.5 条3布置数量第 4.8。6 条4桩 长第 4。8.7 条5桩身密度第 4.8.8 条6复合地基承载力第 4.8.9 条一 般 项 目1允 许 偏 差 （mm)间 距±100 2桩 径振动法：－20锤击法：3垂直度1。5％施工单位检查评定结果 专职质量检查员 年 月 日 分项工程技术负责人 年 月 日 分项工程负责人 年 月 日监理单位验收结论 监理工程师 年 月 日说 明主控项目1． 碎石桩所用的碎石进场应按批进行检验，碎石粒径为 20~50 mm，含泥量≤5% 。检验数量：同一产地、品种、规格且连续进场的碎石,每 3 000 m3为一批，不足3 000 m3亦按一批计。施工单位每批检验一组。监理单位按施工单位检验数量的20%见证检验或 10％平行检验，且不少于 1 组.检验方法:检查产品质量证明文件及抽查试验报告。2． 碎石桩的布置形式应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察、尺量。3． 碎石桩的布置数量应符合设计要求. 检验数量：施工单位、监理单位全部检查.检验方法:计数。 4． 碎石桩的桩身长度应符合设计要求。检验数量：施工单位检查总根数的 5％，且不少于 5 根。监理单位按施工单位检查数量的 20％见证检验,且不少于 2根。检验方法：测量沉桩钢管深度刻线. 5． 碎石桩的桩身密度应符合设计要求。 检验数量：施工单位检查 2%,且不少于 2 根。监理单位按施工单位检查数量的 20%见证检验,且不少于 1 根。 检验方法：桩身密度采纳圆锥动力触探方法检测(N63。5）,自桩顶以下 2。0 m 开始记数。6． 碎石桩复合地基承载力应符合设计要求。检验数量：总桩数的 2‰，监理单位见证检验。检验方法：平板载荷试验。一般项目1． 碎石桩间距、桩径、垂直度允许偏差及检验方法应符合下表的规定.碎石桩的间距、桩径、垂直度允许偏差及检验方法序 号项 目允 许 偏 差施工单位检验数量检 验 方 法1间 距±100 mm抽查 5%，且不少于 5 处尺 量2桩 径振动法－20 mm抽查 5％，且不少于 5 根锤击法＋100 mm，－50 mm3垂直度1。5％抽查 1％,且不少于 3 处经纬仪或吊线测桩架倾斜度
