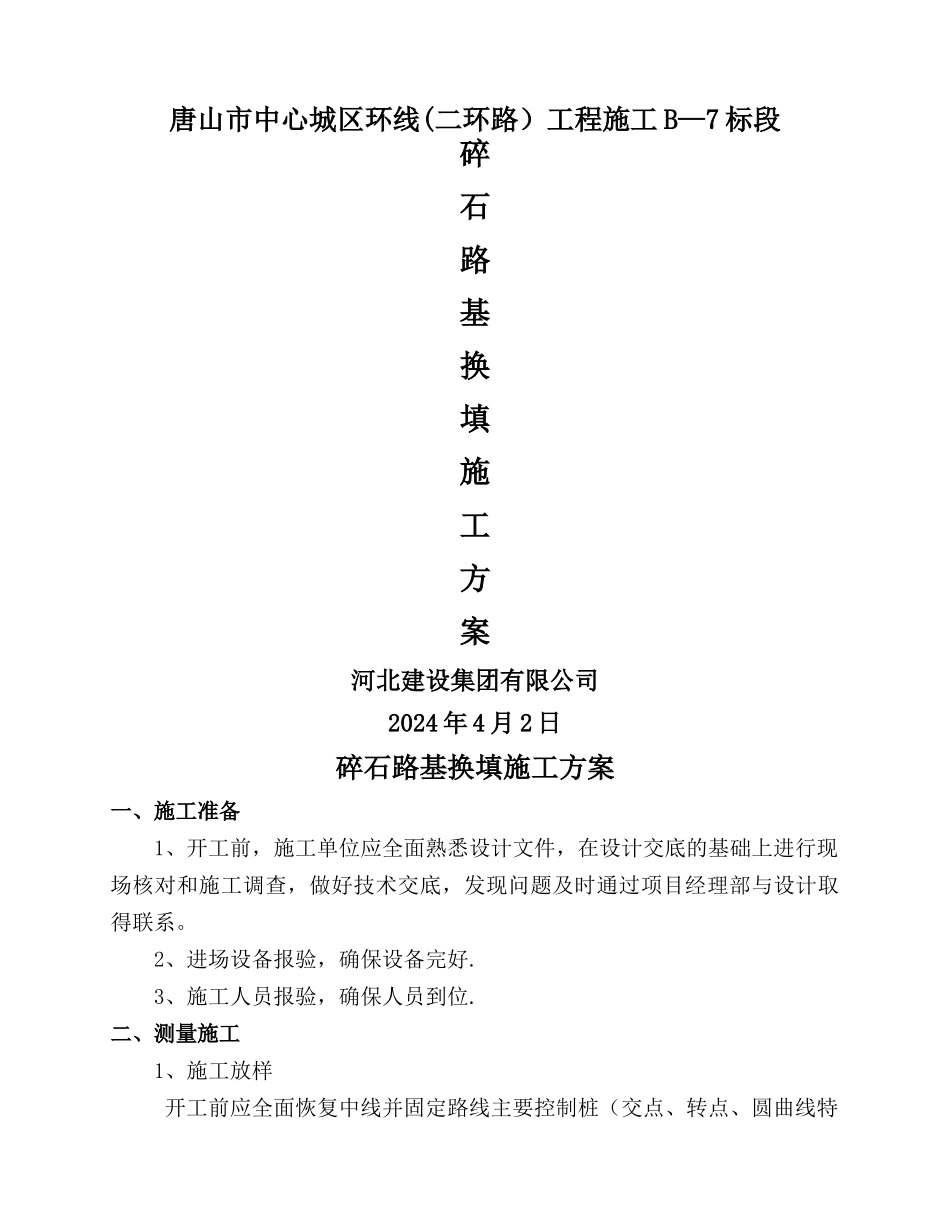

唐山市中心城区环线(二环路）工程施工 B—7 标段碎石路基换填施工方案河北建设集团有限公司2024 年 4 月 2 日碎石路基换填施工方案一、施工准备1、开工前，施工单位应全面熟悉设计文件，在设计交底的基础上进行现场核对和施工调查，做好技术交底，发现问题及时通过项目经理部与设计取得联系
2、进场设备报验，确保设备完好
3、施工人员报验，确保人员到位
二、测量施工1、施工放样开工前应全面恢复中线并固定路线主要控制桩（交点、转点、圆曲线特征点等）,有关中线、转点坐标及水准点与业主或设计部门联系索要
点线测设:运用GPS采纳坐标法放样，内业计算工作进行二次复核
高程测量：水准仪
根据每层路基填筑高度，测放出路基坡脚线，用白灰撒线标示,每层应设计路基宽出50cm
2、路槽实测开工前，路槽要进行断面高程测量,将测量数据绘制成图上报监理工程师审批，用于指导以后施工和计量
作好控制点保护，设明显标记
三、碎石路基换填施工施工工艺框图 合格不合格 合格1、碎石材料要求所用碎石应符合设计要求，最大粒径不大于 150mm
测量放线碎石运输摊铺、粗平振动压路机碾压 4～6 遍至无轮迹检查验收细料嵌缝、精平灰土基底处理，验收进行下一层填筑2、碎石摊铺每层压实厚度不超过 30cm,虚铺厚度按以往经验确定
碎石用运行车运到现场,根据安排由现场施工员指挥卸下，用推土机推开摊铺
3、挖掘初平、排压碎石摊铺后，用挖掘机初平，现场测量人员根据桩位每横断面放点5处根据放线标高和虚铺厚度,用红色喷漆标出明显标志,挖掘机按准确高度和横纵坡大致摊平
然后用挖掘机履带排压一遍
4、嵌缝、推平挖掘机排压后，用装载机配合人工用碎石细料填充石块缝隙,保证填石空隙嵌压稳定,然后用挖掘机摊平
5、碎石分层碾压：细料嵌缝后，用 20t 振动压路机碾压 4～6 遍追加密实度
碾压顺序从路边向路中心碾压，碾压时碾压轮横向 1/3 轮，
