磁罗经自差校正方法及计算表格

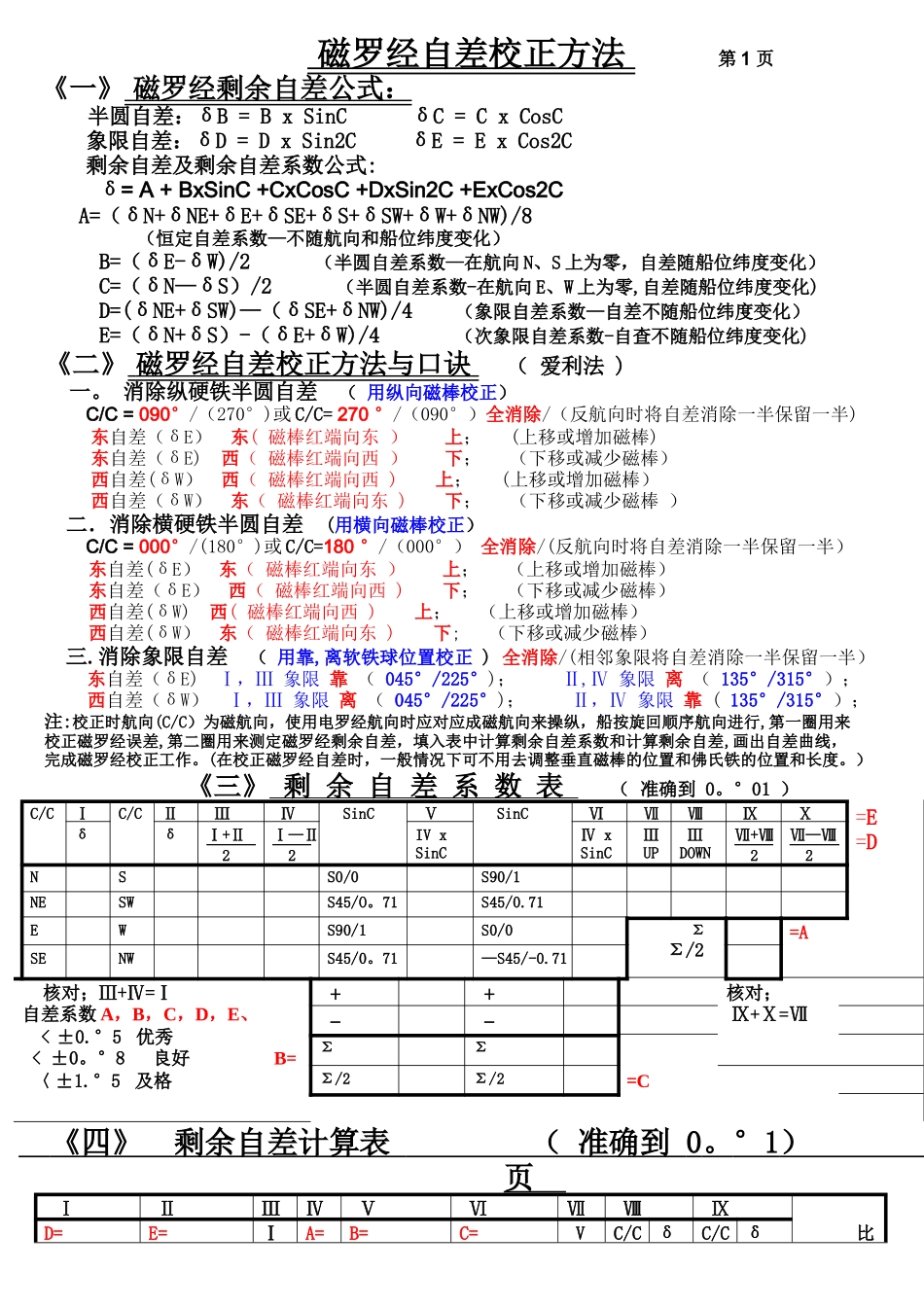

磁罗经自差校正方法及计算表格_第1页
1/3

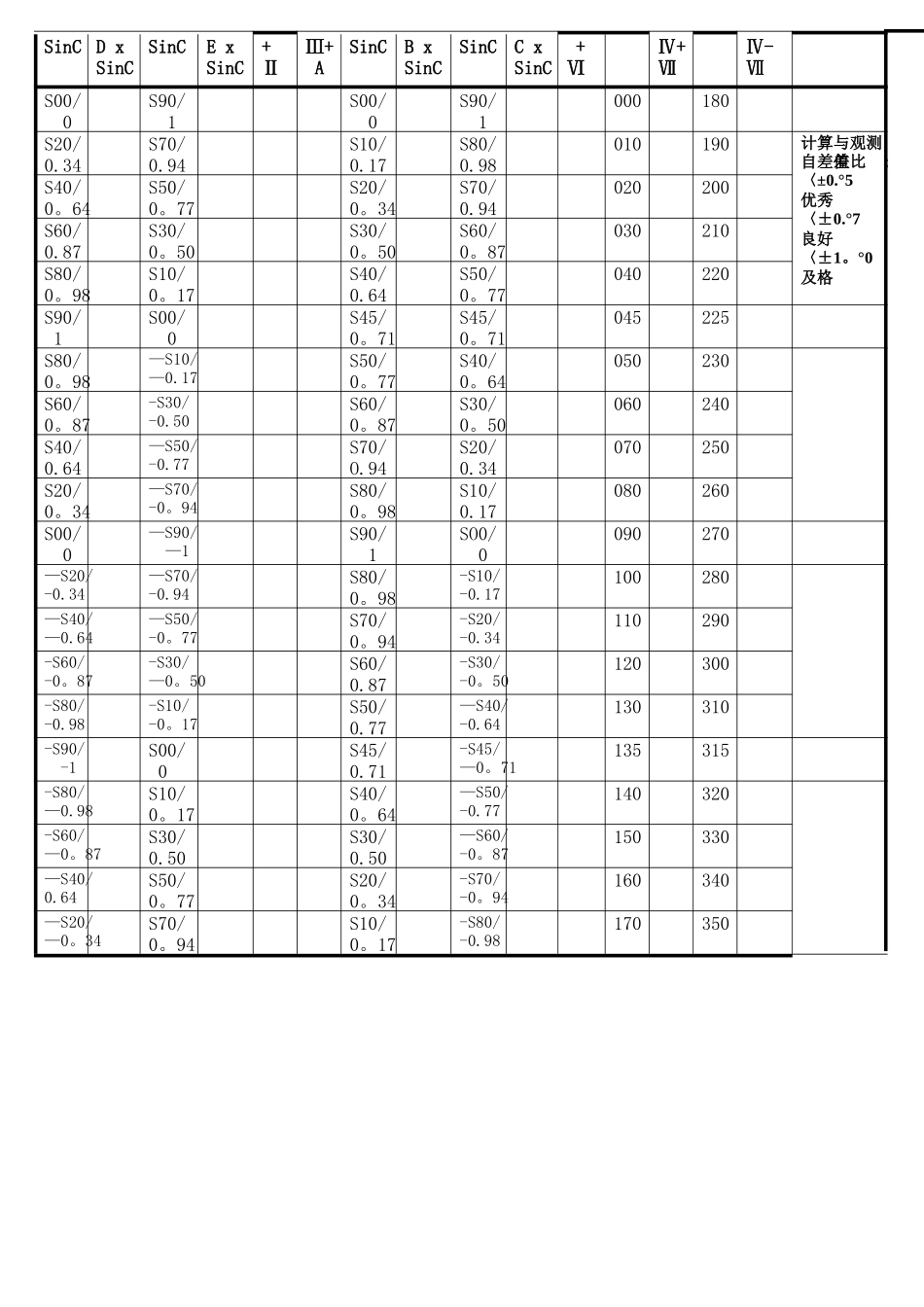

磁罗经自差校正方法及计算表格_第2页
2/3

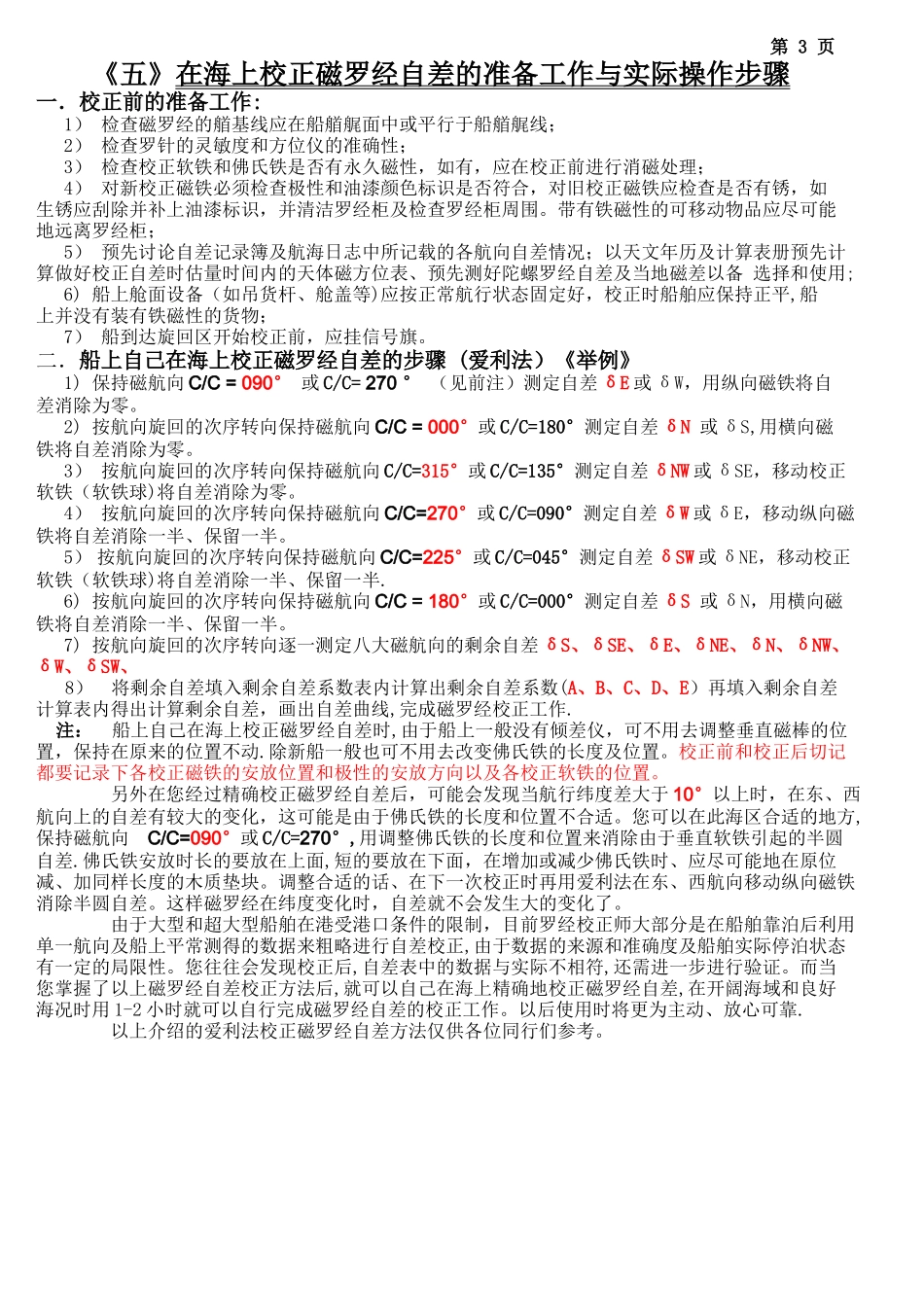

磁罗经自差校正方法及计算表格_第3页
3/3
磁罗经自差校正方法 第 1 页《一》 磁罗经剩余自差公式: 半圆自差:δB = B x SinC δC = C x CosC象限自差:δD = D x Sin2C δE = E x Cos2C剩余自差及剩余自差系数公式:δ= A + BxSinC +CxCosC +DxSin2C +ExCos2C A=(δN+δNE+δE+δSE+δS+δSW+δW+δNW)/8(恒定自差系数—不随航向和船位纬度变化)B=(δE-δW)/2 (半圆自差系数—在航向 N、S 上为零,自差随船位纬度变化)C=(δN—δS)/2 (半圆自差系数-在航向 E、W 上为零,自差随船位纬度变化)D=(δNE+δSW)—(δSE+δNW)/4 (象限自差系数—自差不随船位纬度变化)E=(δN+δS)-(δE+δW)/4 (次象限自差系数-自查不随船位纬度变化)《二》 磁罗经自差校正方法与口诀 ( 爱利法 ) 一。 消除纵硬铁半圆自差 ( 用纵向磁棒校正) C/C = 090°/(270°)或 C/C= 270 °/(090°)全消除/(反航向时将自差消除一半保留一半) 东自差(δE) 东( 磁棒红端向东 ) 上; (上移或增加磁棒) 东自差(δE) 西( 磁棒红端向西 ) 下; (下移或减少磁棒) 西自差(δW) 西( 磁棒红端向西 ) 上; (上移或增加磁棒) 西自差(δW) 东( 磁棒红端向东 ) 下; (下移或减少磁棒 ) 二.消除横硬铁半圆自差 (用横向磁棒校正) C/C = 000°/(180°)或 C/C=180 °/(000°) 全消除/(反航向时将自差消除一半保留一半)东自差(δE) 东( 磁棒红端向东 ) 上; (上移或增加磁棒)东自差(δE) 西( 磁棒红端向西 ) 下; (下移或减少磁棒)西自差(δW) 西( 磁棒红端向西 ) 上; (上移或增加磁棒)西自差(δW) 东( 磁棒红端向东 ) 下; (下移或减少磁棒) 三.消除象限自差 ( 用靠,离软铁球位置校正 ) 全消除/(相邻象限将自差消除一半保留一半) 东自差(δE) Ⅰ,Ⅲ 象限 靠 ( 045°/225°); Ⅱ,Ⅳ 象限 离 ( 135°/315°);西自差(δW) Ⅰ,Ⅲ 象限 离 ( 045°/225°); Ⅱ,Ⅳ 象限 靠 ( 135°/315°);注:校正时航向(C/C)为磁航向,使用电罗经航向时应对应成磁航向来操纵,船按旋回顺序航向进行,第一圈用来校正磁罗经误差,第二圈用来测定磁罗经剩余自差,填入表中计算剩余自差系数和计算剩余自差,画出自差曲线,完成磁罗经校正工作。(在校正磁罗经自差时,一般情况下可不用去调整垂直磁棒的位置和佛氏铁的位置和长度。) 《三》 剩 余 自...
