磨板机作业指导书

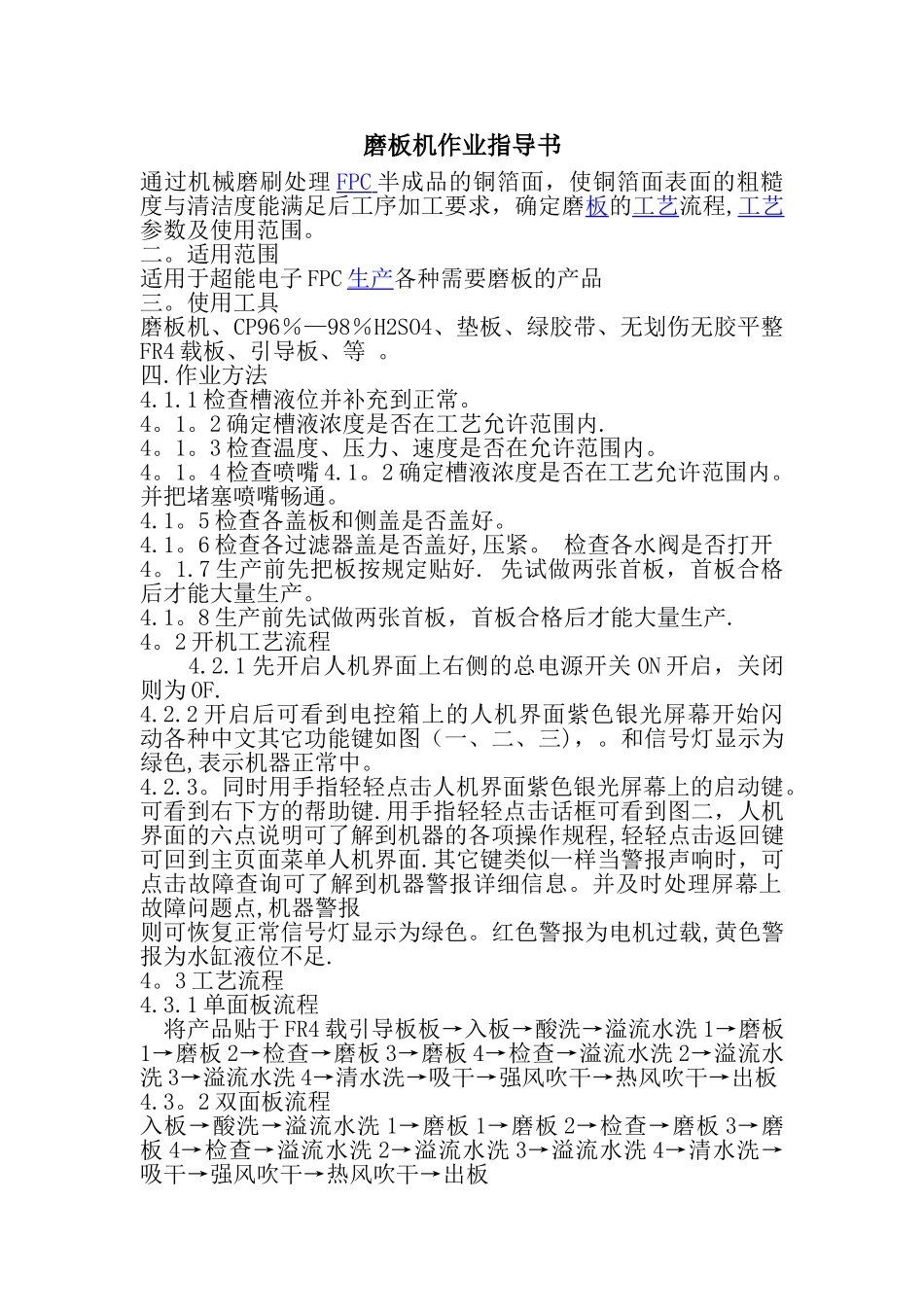

磨板机作业指导书_第1页
1/3

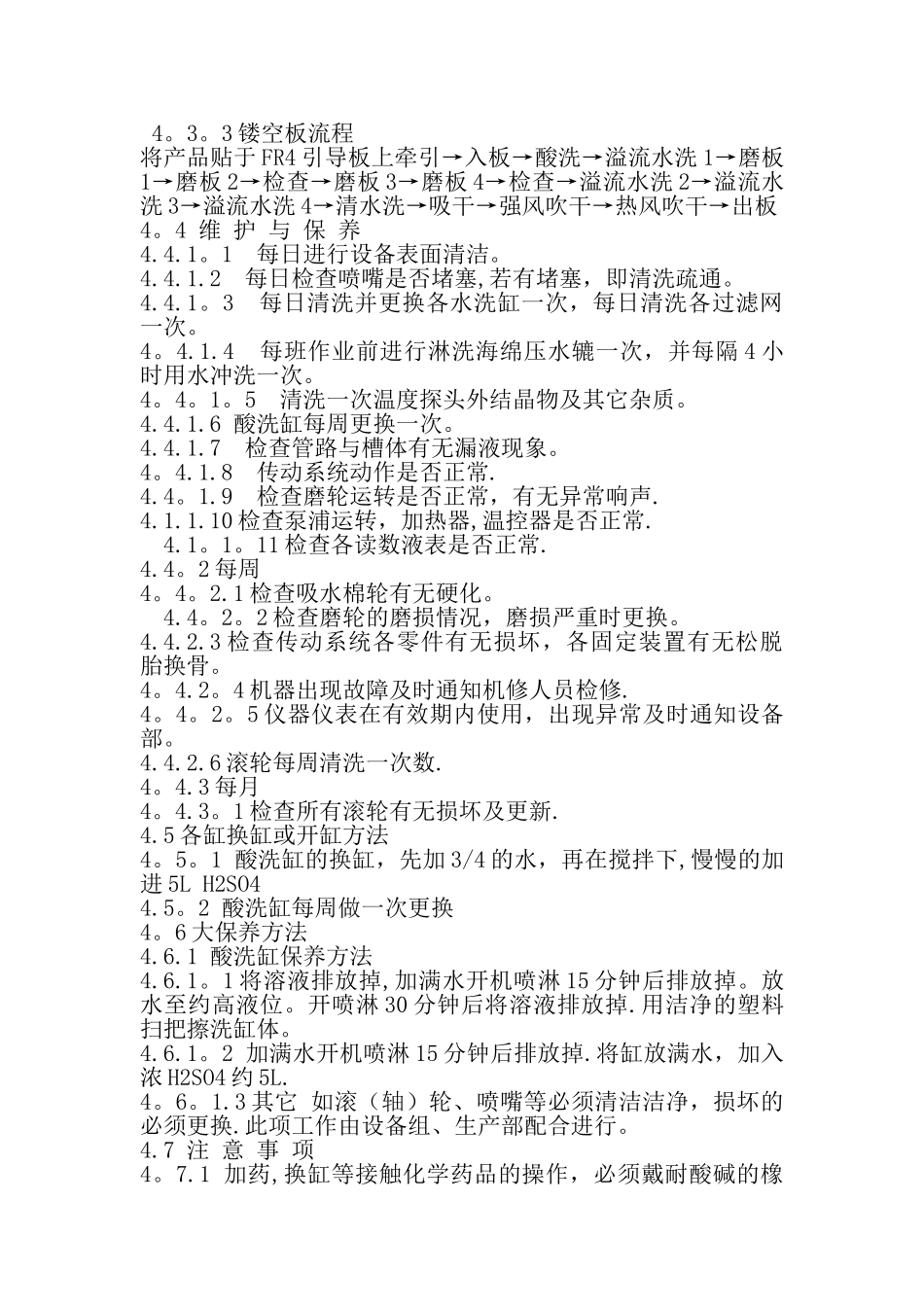

磨板机作业指导书_第2页
2/3

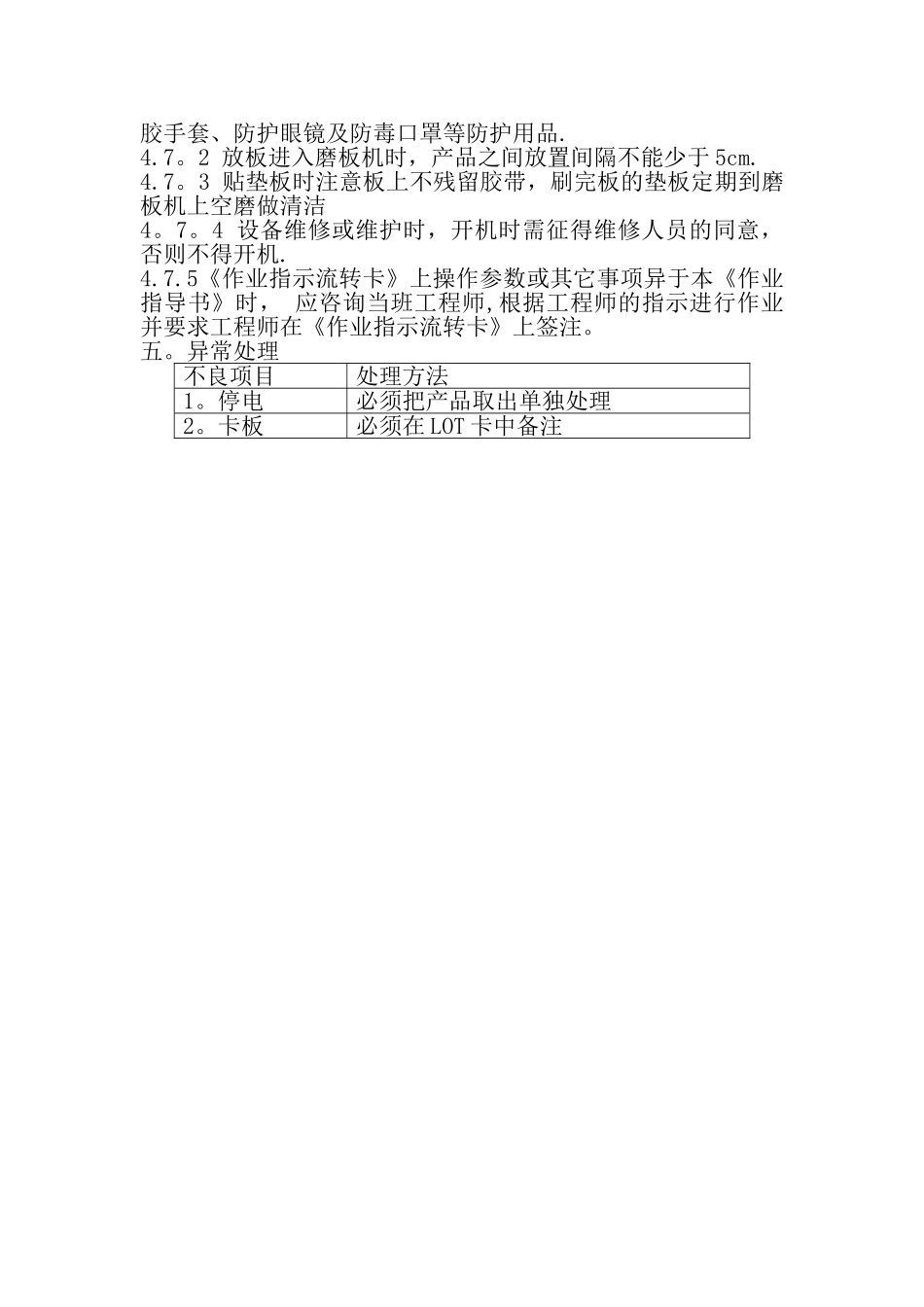

磨板机作业指导书_第3页
3/3
磨板机作业指导书通过机械磨刷处理 FPC 半成品的铜箔面,使铜箔面表面的粗糙度与清洁度能满足后工序加工要求,确定磨板的工艺流程,工艺参数及使用范围。二。适用范围适用于超能电子 FPC 生产各种需要磨板的产品三。使用工具磨板机、CP96%—98%H2SO4、垫板、绿胶带、无划伤无胶平整FR4 载板、引导板、等 。四.作业方法4.1.1 检查槽液位并补充到正常。4。1。2 确定槽液浓度是否在工艺允许范围内.4。1。3 检查温度、压力、速度是否在允许范围内。4。1。4 检查喷嘴 4.1。2 确定槽液浓度是否在工艺允许范围内。并把堵塞喷嘴畅通。4.1。5 检查各盖板和侧盖是否盖好。4.1。6 检查各过滤器盖是否盖好,压紧。 检查各水阀是否打开4。1.7 生产前先把板按规定贴好. 先试做两张首板,首板合格后才能大量生产。 4.1。8 生产前先试做两张首板,首板合格后才能大量生产.4。2 开机工艺流程 4.2.1 先开启人机界面上右侧的总电源开关 ON 开启,关闭则为 OF.4.2.2 开启后可看到电控箱上的人机界面紫色银光屏幕开始闪动各种中文其它功能键如图(一、二、三),。和信号灯显示为绿色,表示机器正常中。4.2.3。同时用手指轻轻点击人机界面紫色银光屏幕上的启动键。可看到右下方的帮助键.用手指轻轻点击话框可看到图二,人机界面的六点说明可了解到机器的各项操作规程,轻轻点击返回键可回到主页面菜单人机界面.其它键类似一样当警报声响时,可点击故障查询可了解到机器警报详细信息。并及时处理屏幕上故障问题点,机器警报则可恢复正常信号灯显示为绿色。红色警报为电机过载,黄色警报为水缸液位不足.4。3 工艺流程4.3.1 单面板流程 将产品贴于 FR4 载引导板板→入板→酸洗→溢流水洗 1→磨板1→磨板 2→检查→磨板 3→磨板 4→检查→溢流水洗 2→溢流水洗 3→溢流水洗 4→清水洗→吸干→强风吹干→热风吹干→出板4.3。2 双面板流程入板→酸洗→溢流水洗 1→磨板 1→磨板 2→检查→磨板 3→磨板 4→检查→溢流水洗 2→溢流水洗 3→溢流水洗 4→清水洗→吸干→强风吹干→热风吹干→出板 4。3。3 镂空板流程将产品贴于 FR4 引导板上牵引→入板→酸洗→溢流水洗 1→磨板1→磨板 2→检查→磨板 3→磨板 4→检查→溢流水洗 2→溢流水洗 3→溢流水洗 4→清水洗→吸干→强风吹干→热风吹干→出板4。4 维 护 与 保 养 4.4.1。1 每日进行设备表面清洁。4.4.1.2 每日检查喷嘴是否堵塞,若有堵塞,即清洗疏通。4.4.1。...
