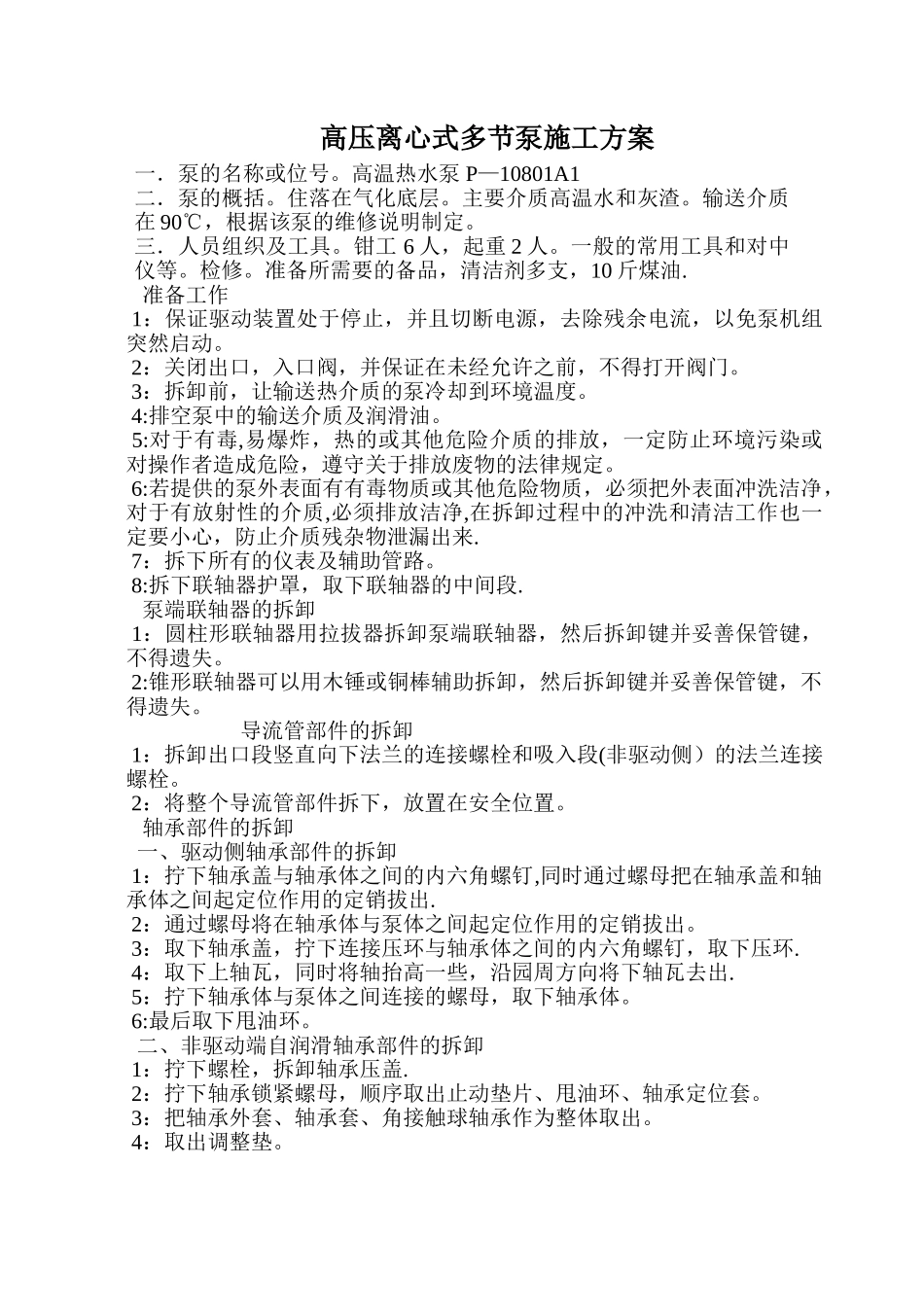

离心式泵的施工方案_第1页
1/7
离心式泵的施工方案_第2页
2/7
离心式泵的施工方案_第3页
3/7
高压离心式多节泵施工方案一.泵的名称或位号。高温热水泵 P—10801A1二.泵的概括。住落在气化底层。主要介质高温水和灰渣。输送介质在 90℃,根据该泵的维修说明制定。三.人员组织及工具。钳工 6 人,起重 2 人。一般的常用工具和对中仪等。检修。准备所需要的备品,清洁剂多支,10 斤煤油. 准备工作 1:保证驱动装置处于停止,并且切断电源,去除残余电流,以免泵机组突然启动。 2:关闭出口,入口阀,并保证在未经允许之前,不得打开阀门。 3:拆卸前,让输送热介质的泵冷却到环境温度。 4:排空泵中的输送介质及润滑油。 5:对于有毒,易爆炸,热的或其他危险介质的排放,一定防止环境污染或对操作者造成危险,遵守关于排放废物的法律规定。 6:若提供的泵外表面有有毒物质或其他危险物质,必须把外表面冲洗洁净,对于有放射性的介质,必须排放洁净,在拆卸过程中的冲洗和清洁工作也一定要小心,防止介质残杂物泄漏出来. 7:拆下所有的仪表及辅助管路。 8:拆下联轴器护罩,取下联轴器的中间段. 泵端联轴器的拆卸 1:圆柱形联轴器用拉拔器拆卸泵端联轴器,然后拆卸键并妥善保管键,不得遗失。 2:锥形联轴器可以用木锤或铜棒辅助拆卸,然后拆卸键并妥善保管键,不得遗失。 导流管部件的拆卸 1:拆卸出口段竖直向下法兰的连接螺栓和吸入段(非驱动侧)的法兰连接螺栓。 2:将整个导流管部件拆下,放置在安全位置。 轴承部件的拆卸 一、驱动侧轴承部件的拆卸 1:拧下轴承盖与轴承体之间的内六角螺钉,同时通过螺母把在轴承盖和轴承体之间起定位作用的定销拔出. 2:通过螺母将在轴承体与泵体之间起定位作用的定销拔出。 3:取下轴承盖,拧下连接压环与轴承体之间的内六角螺钉,取下压环. 4:取下上轴瓦,同时将轴抬高一些,沿园周方向将下轴瓦去出. 5:拧下轴承体与泵体之间连接的螺母,取下轴承体。 6:最后取下甩油环。 二、非驱动端自润滑轴承部件的拆卸 1:拧下螺栓,拆卸轴承压盖. 2:拧下轴承锁紧螺母,顺序取出止动垫片、甩油环、轴承定位套。 3:把轴承外套、轴承套、角接触球轴承作为整体取出。 4:取出调整垫。 5:拧下轴承盖与轴承体之间的内六角螺钉,同时通过螺母把在轴承盖和轴承体之间定位销拔出。 6:通过螺母将在轴承体与泵体的定位销拔出. 7:取下轴承盖,拧下连接压环与轴承之间的内六角螺钉,取下压环。 8:取下上轴瓦,同时将轴抬高一些,沿园周方向将下轴瓦取出 9:拧下轴承体与泵体之间连接...
