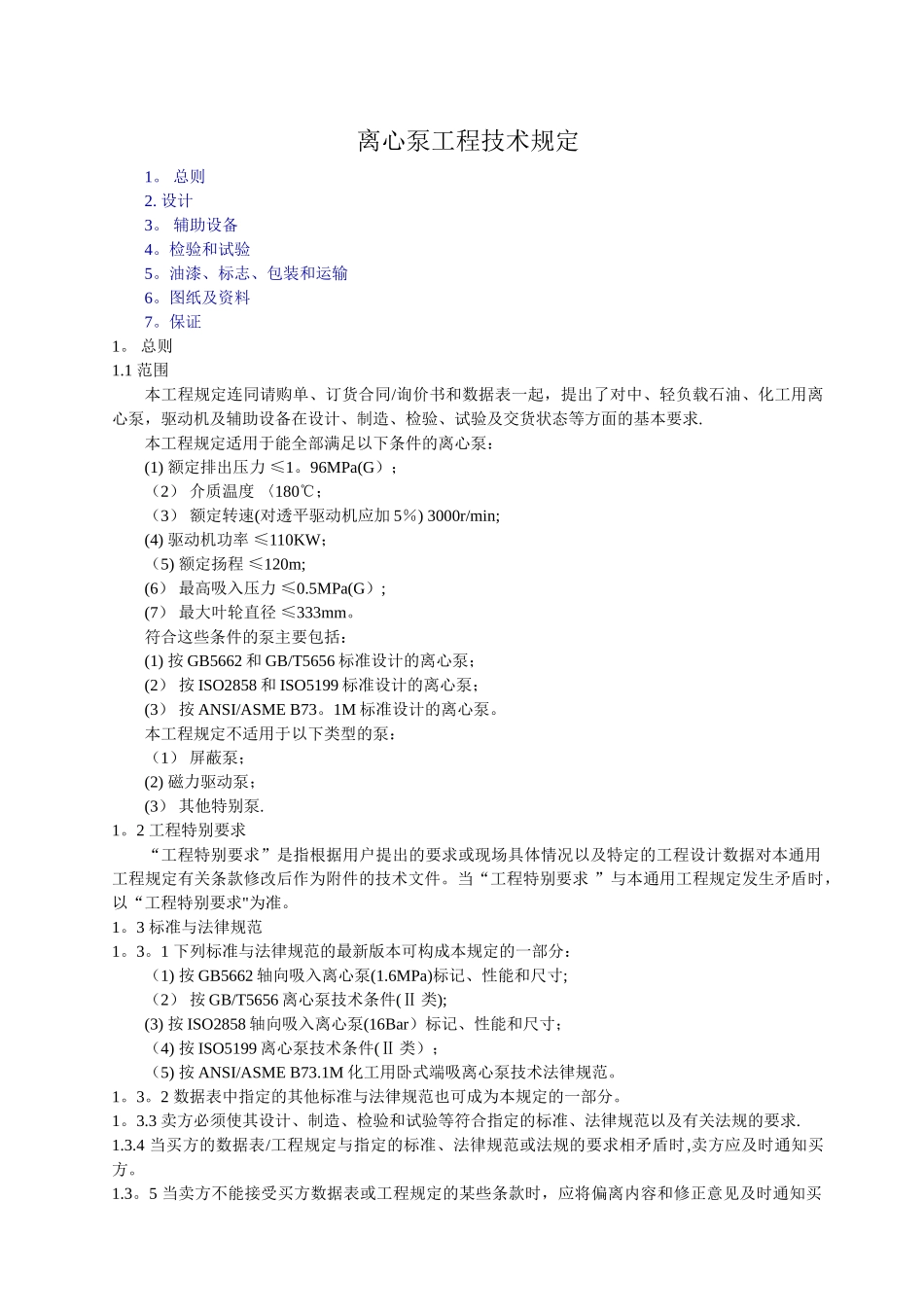

离心泵工程技术规定1。 总则 2. 设计 3。 辅助设备4。检验和试验 5。油漆、标志、包装和运输6。图纸及资料7。保证1。 总则1.1 范围本工程规定连同请购单、订货合同/询价书和数据表一起，提出了对中、轻负载石油、化工用离心泵，驱动机及辅助设备在设计、制造、检验、试验及交货状态等方面的基本要求.本工程规定适用于能全部满足以下条件的离心泵：(1) 额定排出压力 ≤1。96MPa(G）；（2） 介质温度 〈180℃；（3） 额定转速(对透平驱动机应加 5％) 3000r/min;(4) 驱动机功率 ≤110KW；（5) 额定扬程 ≤120m;(6） 最高吸入压力 ≤0.5MPa(G）;(7） 最大叶轮直径 ≤333mm。符合这些条件的泵主要包括：(1) 按 GB5662 和 GB/T5656 标准设计的离心泵；(2） 按 ISO2858 和 ISO5199 标准设计的离心泵；(3） 按 ANSI/ASME B73。1M 标准设计的离心泵。本工程规定不适用于以下类型的泵：（1） 屏蔽泵；(2) 磁力驱动泵；(3） 其他特别泵.1。2 工程特别要求“工程特别要求”是指根据用户提出的要求或现场具体情况以及特定的工程设计数据对本通用工程规定有关条款修改后作为附件的技术文件。当“工程特别要求 ”与本通用工程规定发生矛盾时，以“工程特别要求"为准。1。3 标准与法律规范1。3。1 下列标准与法律规范的最新版本可构成本规定的一部分：（1) 按 GB5662 轴向吸入离心泵(1.6MPa)标记、性能和尺寸;（2） 按 GB/T5656 离心泵技术条件(Ⅱ 类);(3) 按 ISO2858 轴向吸入离心泵(16Bar）标记、性能和尺寸；（4) 按 ISO5199 离心泵技术条件(Ⅱ 类）；（5) 按 ANSI/ASME B73.1M 化工用卧式端吸离心泵技术法律规范。1。3。2 数据表中指定的其他标准与法律规范也可成为本规定的一部分。1。3.3 卖方必须使其设计、制造、检验和试验等符合指定的标准、法律规范以及有关法规的要求.1.3.4 当买方的数据表/工程规定与指定的标准、法律规范或法规的要求相矛盾时,卖方应及时通知买方。1.3。5 当卖方不能接受买方数据表或工程规定的某些条款时，应将偏离内容和修正意见及时通知买方并征得买方书面同意。1.4 文件的优先顺序文件的优先顺序为：(1) 订货单或询价单；(2） 数据表；(3） 本工程技术规定；（4) 订货单或数据表中提到的标准与法律规范。2. 设计2。1 一般要求2。1。1 泵及其辅助设备应能适合露天安装及操作.2。1.2 泵应具有稳定状特性曲线,在曲线上应标出泵的容许工作范围,泵的正常工...
