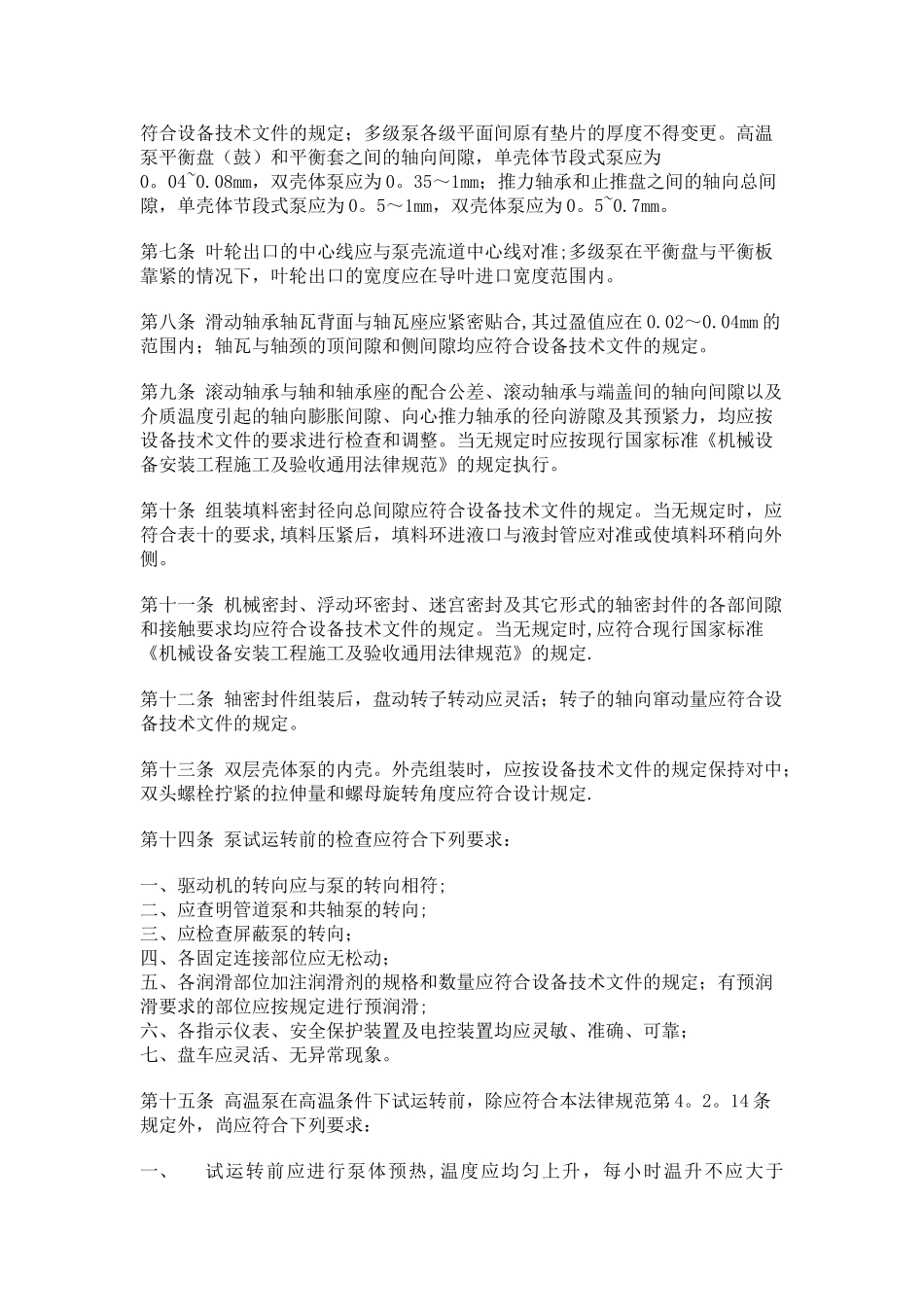

离心泵的安装施工及验收规范_第2页
2/4

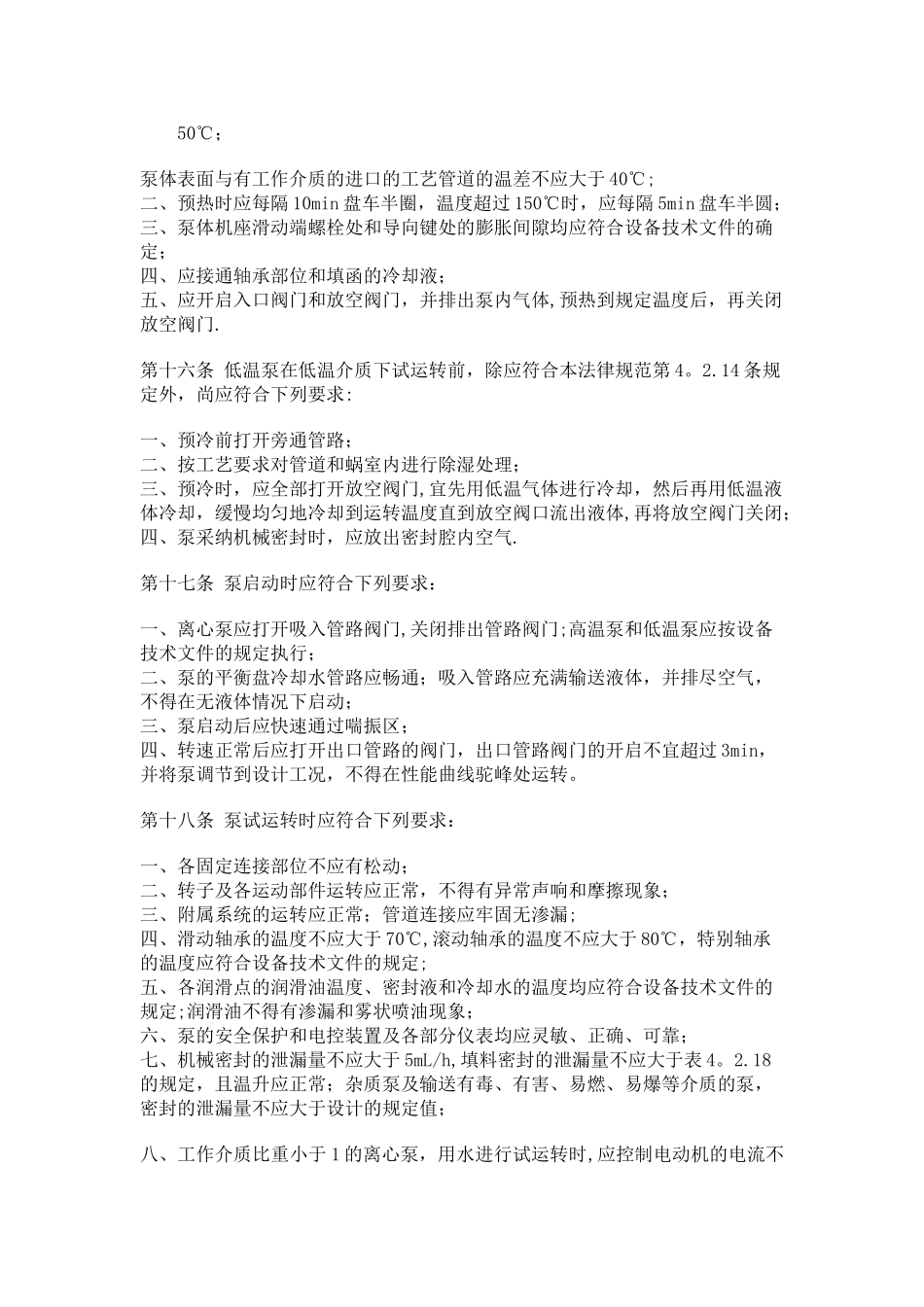

离心泵的安装施工及验收规范_第3页
3/4
离心泵的安装施工及验收法律规范第一条 泵的清洗和检查应符合下列要求:一、整体出厂的泵在防锈保证期内,其内部零件不宜拆卸,只清洗外表.当超过防锈保证期或有明显缺陷需拆卸时,其拆卸、清洗和检查应符合设备技术文件的规定。当无规定时,应符合下列要求:1。拆下叶轮部件应清洗干净,叶轮应无损伤;2。冷却水管路应清洗干净,并应保持畅通;3.管道泵和共轴式泵不宜拆卸;二、解体出厂的泵的清洗和检查应符合下列要求:1.泵的主要零件、部件和附属设备、中分面和套装零件、部件的端面不得有擦伤和划痕;轴的表面不得有裂纹、压伤及其它缺陷.清洗干净后应去除水分并应将零件、部件和设备表面涂上润滑油和按装配的顺序分类放置;2。泵壳垂直中分面不宜折卸和清洗。第二条 整体安装的泵,纵向安装水平偏差不应大于 0.10/1000,横向安装水平偏差不应大于 0.20/1000,并应在泵的进出口法兰面或其它水平面上进行测量;解体安装的泵纵向和横向安装水平偏差均不应大于 0.05/1000,并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。第三条 泵的找正应符合下列要求:一、驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时,两半联轴器的径向位移、端面间隙、轴线倾斜均应符合设备技术文件的规定。当无规定时,应符合现行国家标准《机械设备安装工程施工及验收通用法律规范》的规定;二、驱动机轴与泵轴以皮带连接时,两轴的平行度、两轮的偏移应符合现行国家标准《机械设备安装工程施工及验收通用法律规范》的规定;三、汽轮机驱动的泵和输送高温、低温液体的泵(锅炉给水泵、热油泵、低温泵等)在常温状态下找正时,应按设计规定预留其温度变化的补偿值。第四条 高转速泵或大型解体泵安装时,应测量转子叶轮、轴套、叶轮密封环、平衡盘、轴颈等主要部位的径向和端面跳动值,其允许偏差应符合设备、技术文件的规定。第五条 转子部件与壳体部件之间的径向总间隙应符合设备技术文件的规定。第六条 叶轮在蜗室内的前轴向、后轴向间隙、节段式多级泵的轴向尺寸均应符合设备技术文件的规定;多级泵各级平面间原有垫片的厚度不得变更。高温泵平衡盘(鼓)和平衡套之间的轴向间隙,单壳体节段式泵应为0。04~0.08mm,双壳体泵应为 0。35~1mm;推力轴承和止推盘之间的轴向总间隙,单壳体节段式泵应为 0。5~1mm,双壳体泵应为 0。5~0.7mm。第七条 叶轮出口的中心线应与泵壳流道中心线对准;多级泵在平衡盘与平衡板靠紧的情况下,叶轮出口的宽度...
