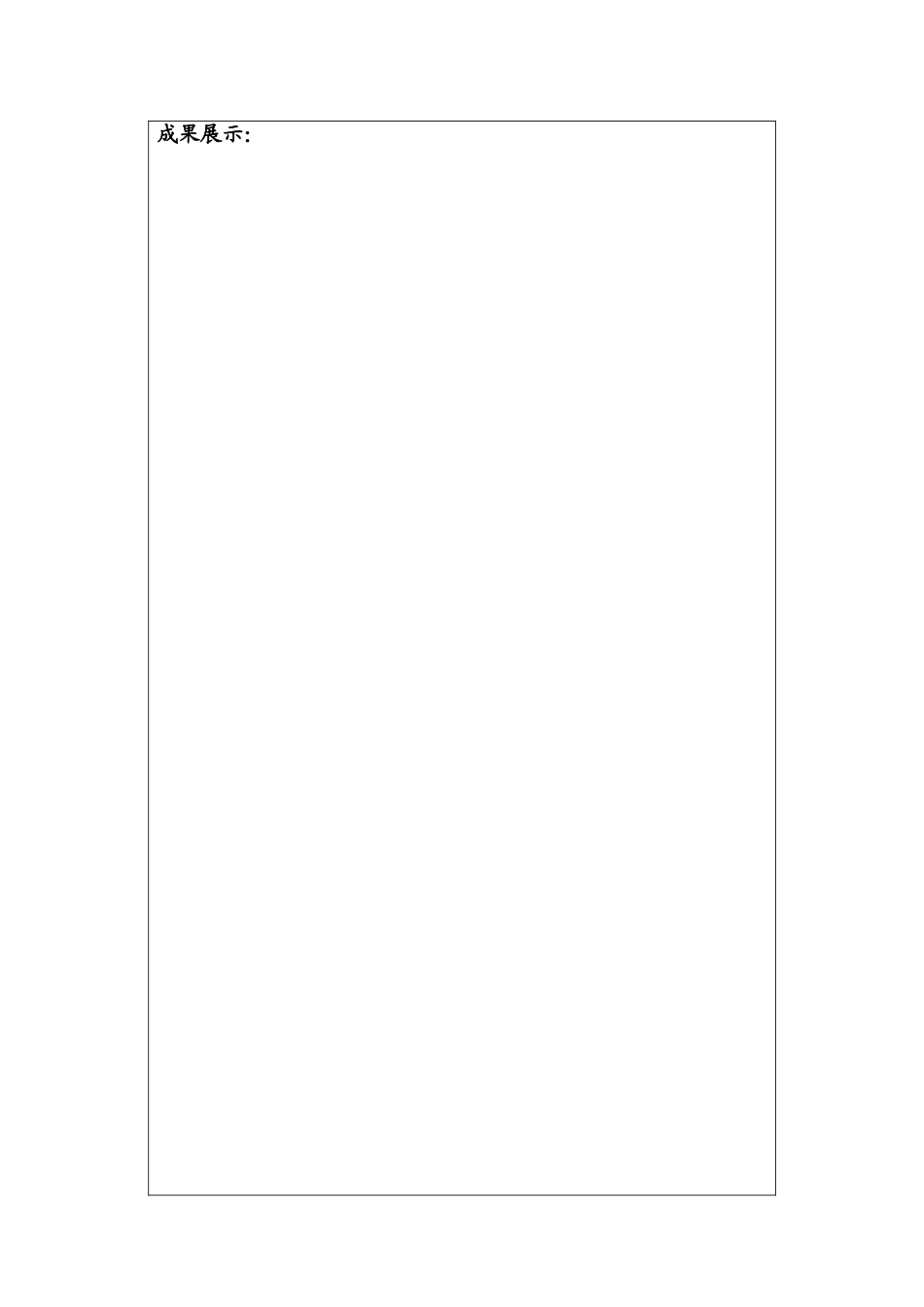

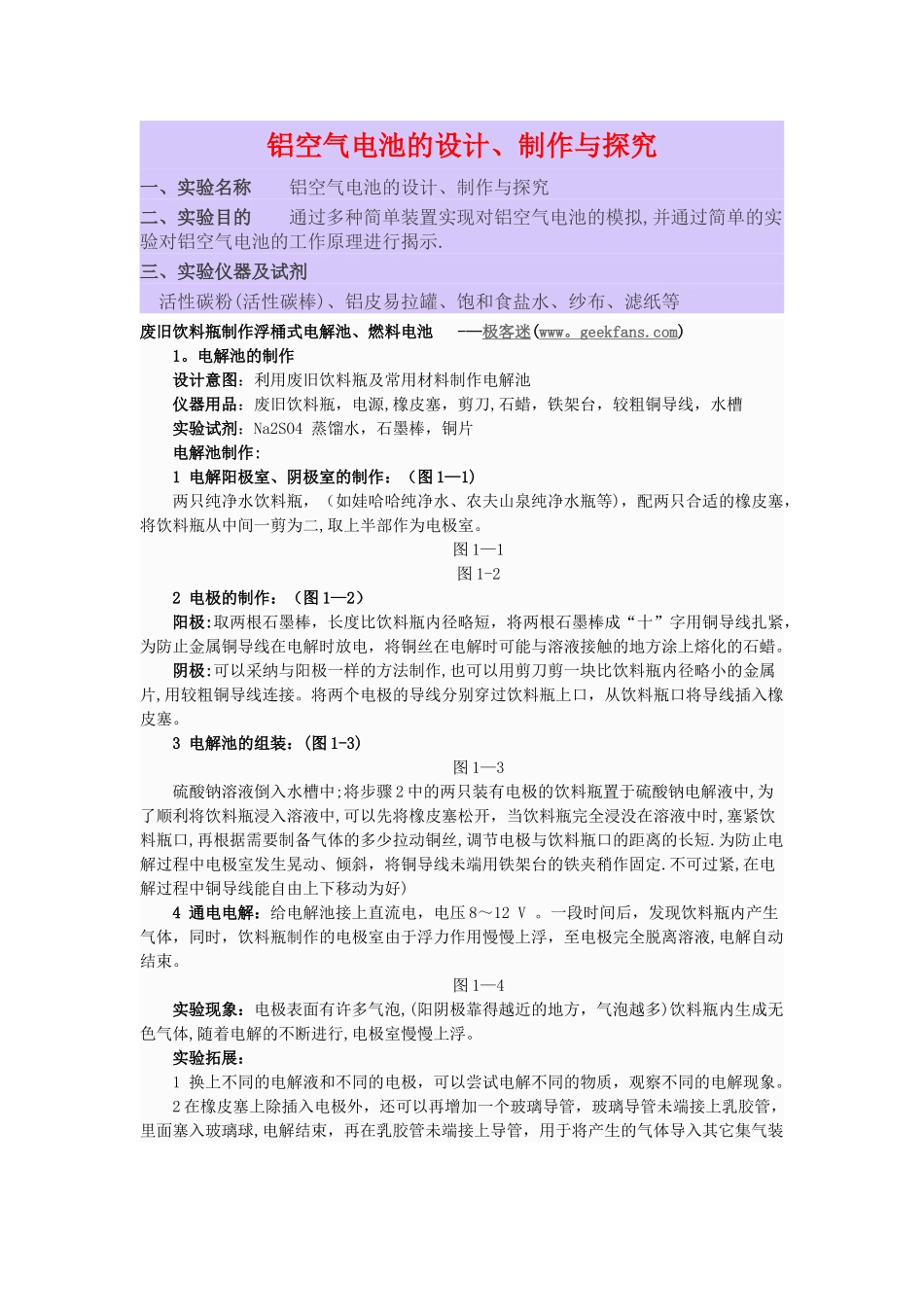

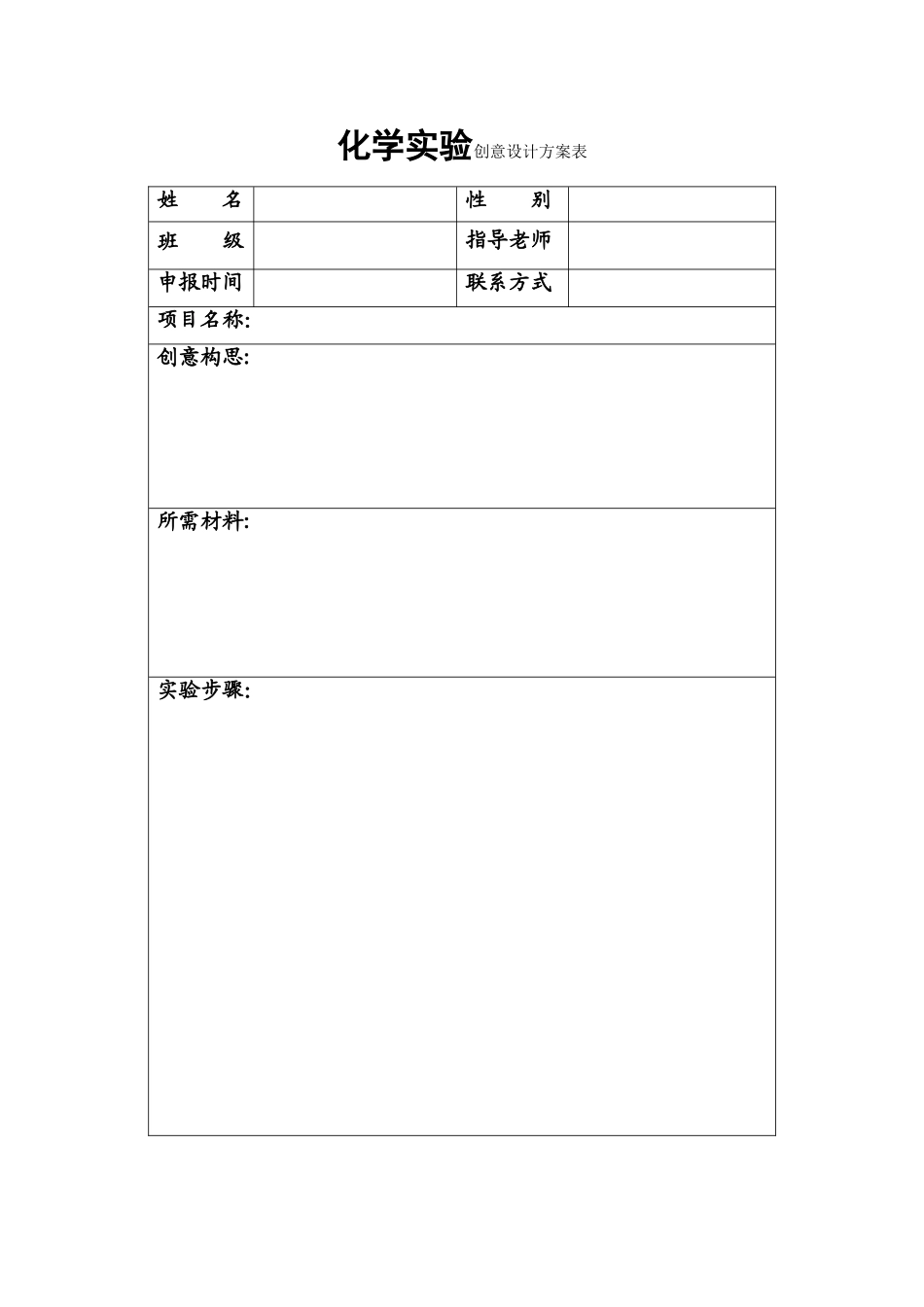

化学实验创意设计方案表姓 名性 别班 级指导老师申报时间联系方式项目名称：创意构思:所需材料:实验步骤：成果展示：铝空气电池的设计、制作与探究一、实验名称 铝空气电池的设计、制作与探究二、实验目的 通过多种简单装置实现对铝空气电池的模拟,并通过简单的实验对铝空气电池的工作原理进行揭示.三、实验仪器及试剂 活性碳粉(活性碳棒)、铝皮易拉罐、饱和食盐水、纱布、滤纸等废旧饮料瓶制作浮桶式电解池、燃料电池 -—极客迷(www 。 geekfans.com ) 1。电解池的制作 设计意图：利用废旧饮料瓶及常用材料制作电解池 仪器用品：废旧饮料瓶，电源,橡皮塞，剪刀,石蜡，铁架台，较粗铜导线，水槽 实验试剂：Na2SO4 蒸馏水，石墨棒，铜片 电解池制作: 1 电解阳极室、阴极室的制作：（图 1—1) 两只纯净水饮料瓶，（如娃哈哈纯净水、农夫山泉纯净水瓶等)，配两只合适的橡皮塞，将饮料瓶从中间一剪为二,取上半部作为电极室。 图 1—1 图 1-2 2 电极的制作：（图 1—2） 阳极:取两根石墨棒，长度比饮料瓶内径略短，将两根石墨棒成“十”字用铜导线扎紧，为防止金属铜导线在电解时放电，将铜丝在电解时可能与溶液接触的地方涂上熔化的石蜡。 阴极:可以采纳与阳极一样的方法制作,也可以用剪刀剪一块比饮料瓶内径略小的金属片,用较粗铜导线连接。将两个电极的导线分别穿过饮料瓶上口，从饮料瓶口将导线插入橡皮塞。 3 电解池的组装：(图 1-3) 图 1—3 硫酸钠溶液倒入水槽中;将步骤 2 中的两只装有电极的饮料瓶置于硫酸钠电解液中,为了顺利将饮料瓶浸入溶液中,可以先将橡皮塞松开，当饮料瓶完全浸没在溶液中时,塞紧饮料瓶口,再根据需要制备气体的多少拉动铜丝,调节电极与饮料瓶口的距离的长短.为防止电解过程中电极室发生晃动、倾斜，将铜导线未端用铁架台的铁夹稍作固定.不可过紧,在电解过程中铜导线能自由上下移动为好) 4 通电电解：给电解池接上直流电，电压 8～12 V 。一段时间后，发现饮料瓶内产生气体，同时，饮料瓶制作的电极室由于浮力作用慢慢上浮，至电极完全脱离溶液,电解自动结束。 图 1—4 实验现象：电极表面有许多气泡,(阳阴极靠得越近的地方，气泡越多)饮料瓶内生成无色气体,随着电解的不断进行,电极室慢慢上浮。 实验拓展： 1 换上不同的电解液和不同的电极，可以尝试电解不同的物质，观察不同的电解现象。 2 在橡皮塞上除插入电极外，还可以再增加一个玻璃导管，玻璃导管未端接上乳胶...
