移动脚手架方案及计算

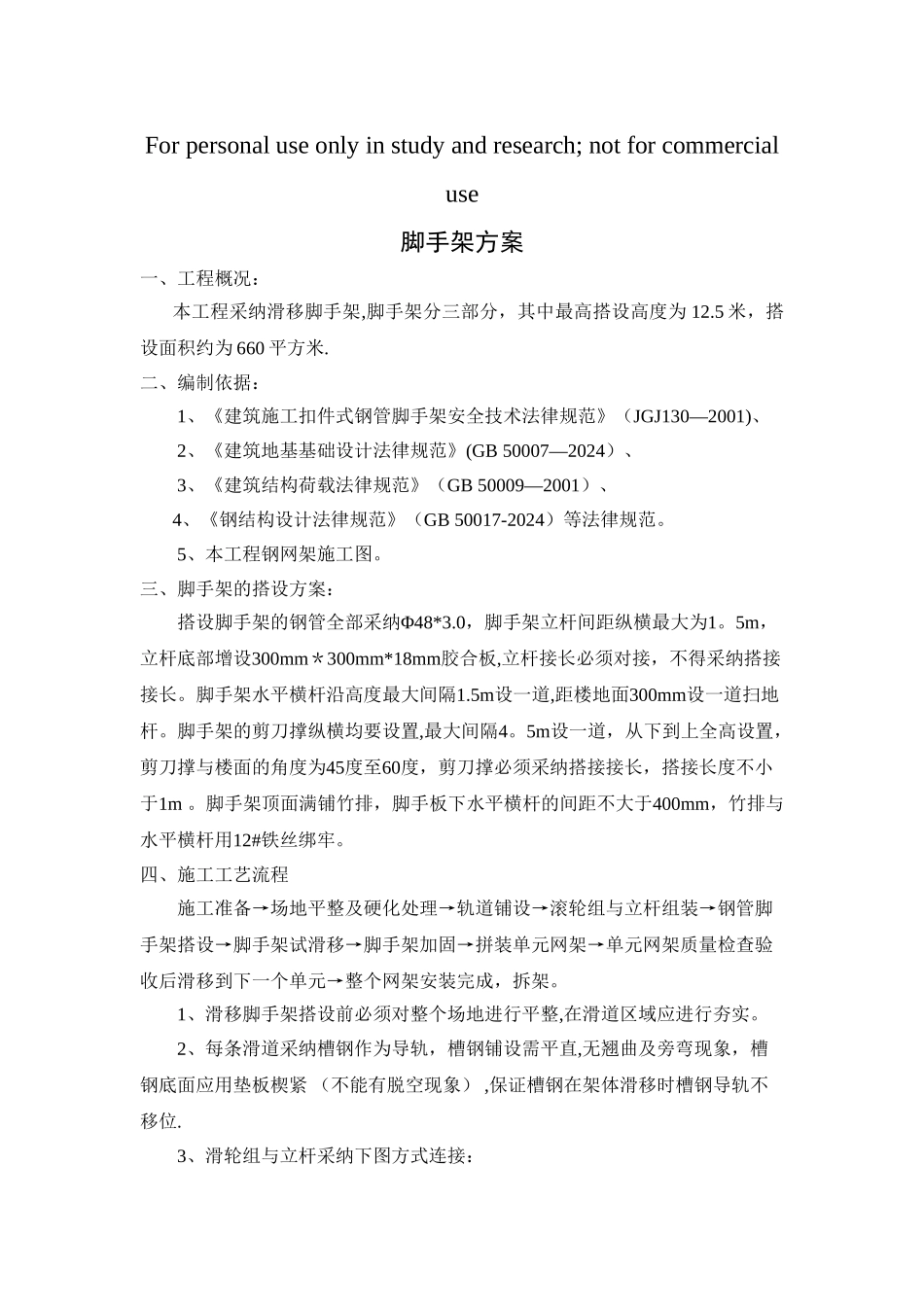

For personal use only in study and research; not for commercial use脚手架方案一、工程概况：本工程采纳滑移脚手架,脚手架分三部分，其中最高搭设高度为 12.5 米，搭设面积约为 660 平方米.二、编制依据：1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001)、2、《建筑地基基础设计法律规范》(GB 50007—2024）、3、《建筑结构荷载法律规范》（GB 50009—2001）、 4、《钢结构设计法律规范》（GB 50017-2024）等法律规范。 5、本工程钢网架施工图。三、脚手架的搭设方案：搭设脚手架的钢管全部采纳Φ48*3.0，脚手架立杆间距纵横最大为1。5m，立杆底部增设300mm＊300mm*18mm胶合板,立杆接长必须对接，不得采纳搭接接长。脚手架水平横杆沿高度最大间隔1.5m设一道,距楼地面300mm设一道扫地杆。脚手架的剪刀撑纵横均要设置,最大间隔4。5m设一道，从下到上全高设置，剪刀撑与楼面的角度为45度至60度，剪刀撑必须采纳搭接接长，搭接长度不小于1m 。脚手架顶面满铺竹排，脚手板下水平横杆的间距不大于400mm，竹排与水平横杆用12#铁丝绑牢。四、施工工艺流程施工准备→场地平整及硬化处理→轨道铺设→滚轮组与立杆组装→钢管脚手架搭设→脚手架试滑移→脚手架加固→拼装单元网架→单元网架质量检查验收后滑移到下一个单元→整个网架安装完成，拆架。1、滑移脚手架搭设前必须对整个场地进行平整,在滑道区域应进行夯实。2、每条滑道采纳槽钢作为导轨，槽钢铺设需平直,无翘曲及旁弯现象，槽钢底面应用垫板楔紧 （不能有脱空现象） ,保证槽钢在架体滑移时槽钢导轨不移位.3、滑轮组与立杆采纳下图方式连接：4、在脚手架上按施工方案要求的立杆、横杆间距，剪刀撑开设等构造要求搭设Ф48mm*3。 0mm钢管脚手架，为了扩大操作平台，钢管脚手架可四周搭挑架挑出，上铺木板作为操作平台，在操作平台周边搭设1.2m高的安全栏杆并满挂密目安全网，在平台下方满挂安全兜网。网架拼装前, 2个相邻单元体的滑移脚手架可以用钢管和木板把各平台串连成一整体,滑移时拆开分单元滑移。5、脚手架试滑移的距离在500~1 000mm为宜,试滑移主要确定架体刹车后因惯性向前运行的距离，同时观察架体的稳定性，架体本身有无变形，如有变形则需加强。6、试滑移或滑移后对滑移装置、脚手架进行全面检查，有松动、偏位和变形的部位进行加固和校正,并重新进行验收。7、脚手架滑移单元网架拼装及验收完后进行脚手架滑移,进入下一单元网架拼装。1）...
