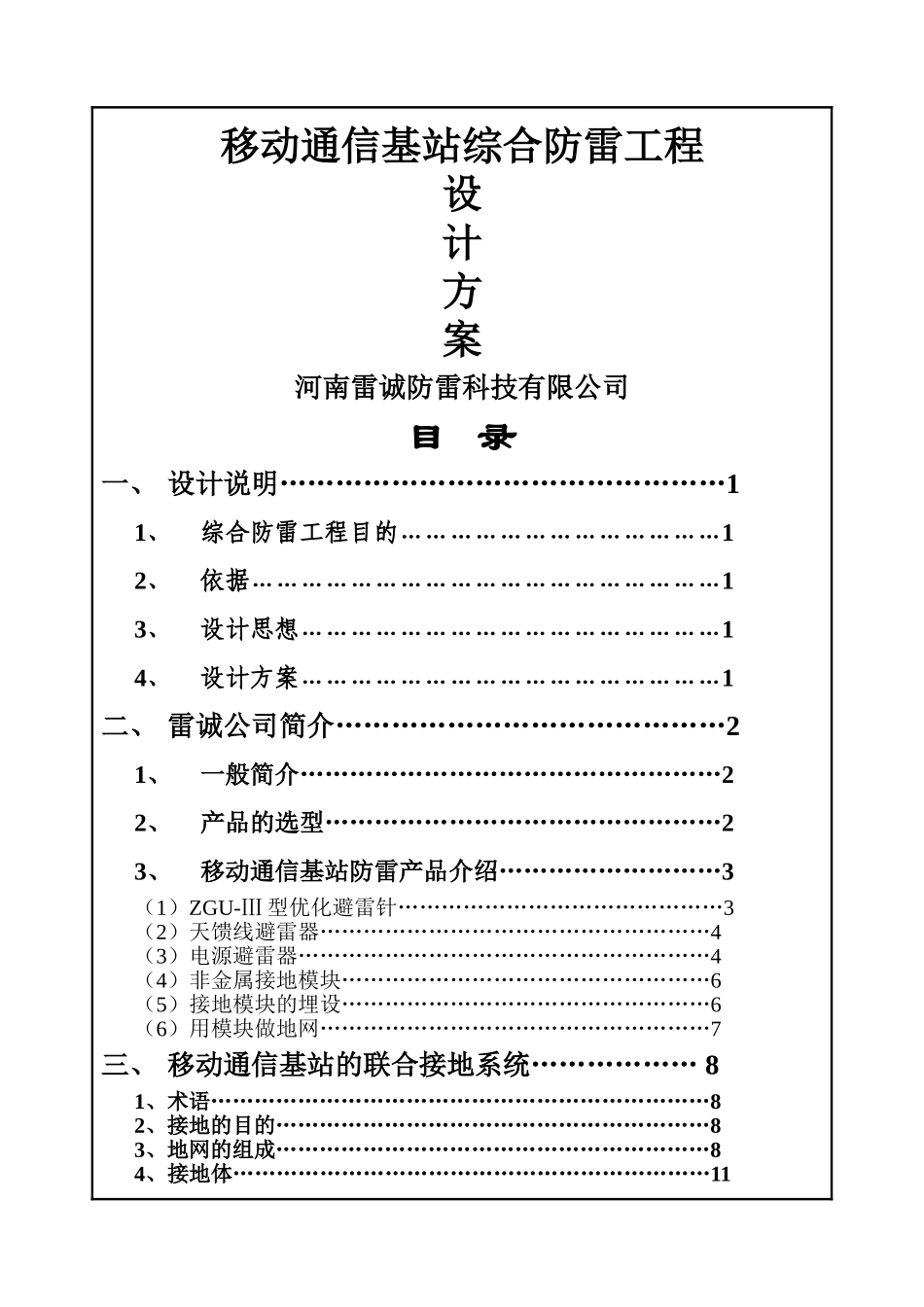

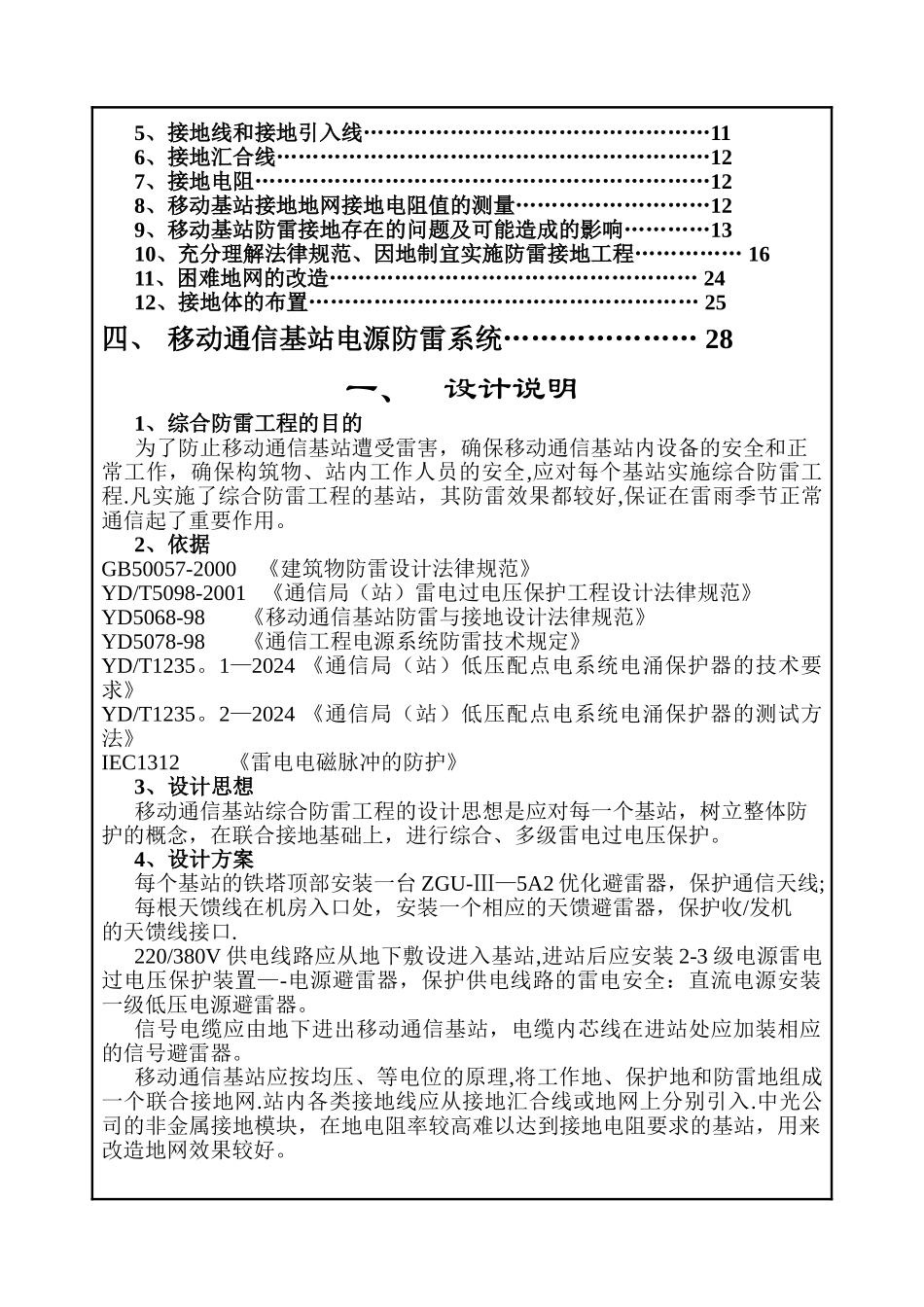

移动通信基站综合防雷工程设计方案河南雷诚防雷科技有限公司目 录一、 设计说明…………………………………………11、综合防雷工程目的…………………………………12、依据…………………………………………………13、设计思想……………………………………………14、设计方案……………………………………………1二、 雷诚公司简介……………………………………21、一般简介……………………………………………22、产品的选型…………………………………………23、移动通信基站防雷产品介绍………………………3（1）ZGU-Ⅲ 型优化避雷针………………………………………3（2）天馈线避雷器………………………………………………4（3）电源避雷器…………………………………………………4（4）非金属接地模块……………………………………………6（5）接地模块的埋设……………………………………………6（6）用模块做地网………………………………………………7三、 移动通信基站的联合接地系统……………… 81、术语……………………………………………………………82、接地的目的……………………………………………………83、地网的组成……………………………………………………84、接地体…………………………………………………………115、接地线和接地引入线…………………………………………116、接地汇合线……………………………………………………127、接地电阻………………………………………………………128、移动基站接地地网接地电阻值的测量………………………129、移动基站防雷接地存在的问题及可能造成的影响…………1310、充分理解法律规范、因地制宜实施防雷接地工程…………… 1611、困难地网的改造…………………………………………… 2412、接地体的布置……………………………………………… 25四、 移动通信基站电源防雷系统………………… 28一、设计说明1、综合防雷工程的目的为了防止移动通信基站遭受雷害，确保移动通信基站内设备的安全和正常工作，确保构筑物、站内工作人员的安全,应对每个基站实施综合防雷工程.凡实施了综合防雷工程的基站，其防雷效果都较好,保证在雷雨季节正常通信起了重要作用。2、依据GB50057-2000 《建筑物防雷设计法律规范》YD/T5098-2001 《通信局（站）雷电过电压保护工程设计法律规范》YD5068-98 《移动通信基站防雷与接地设计法律规范》YD5078-98 《通信工程电源系统防雷...
