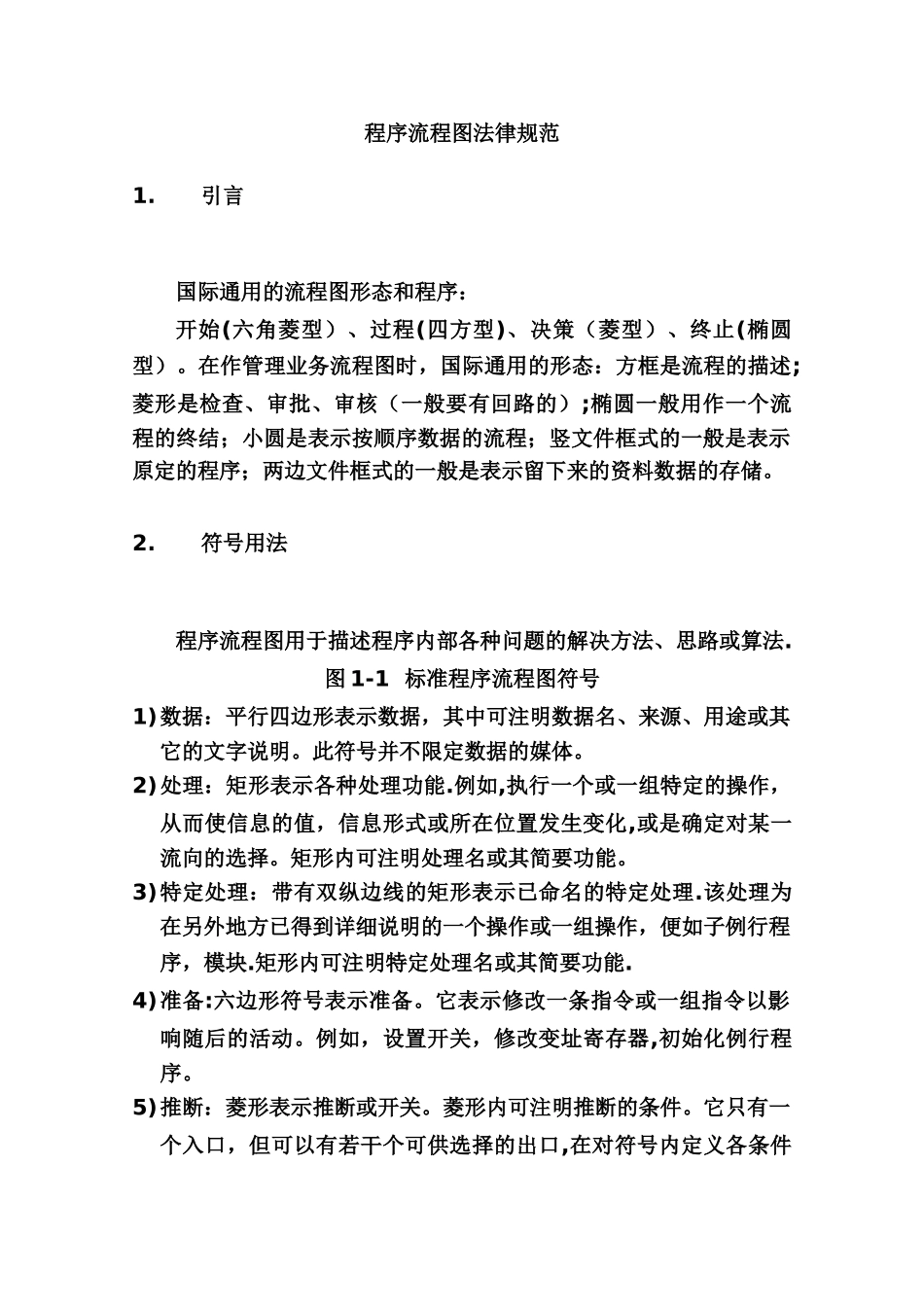

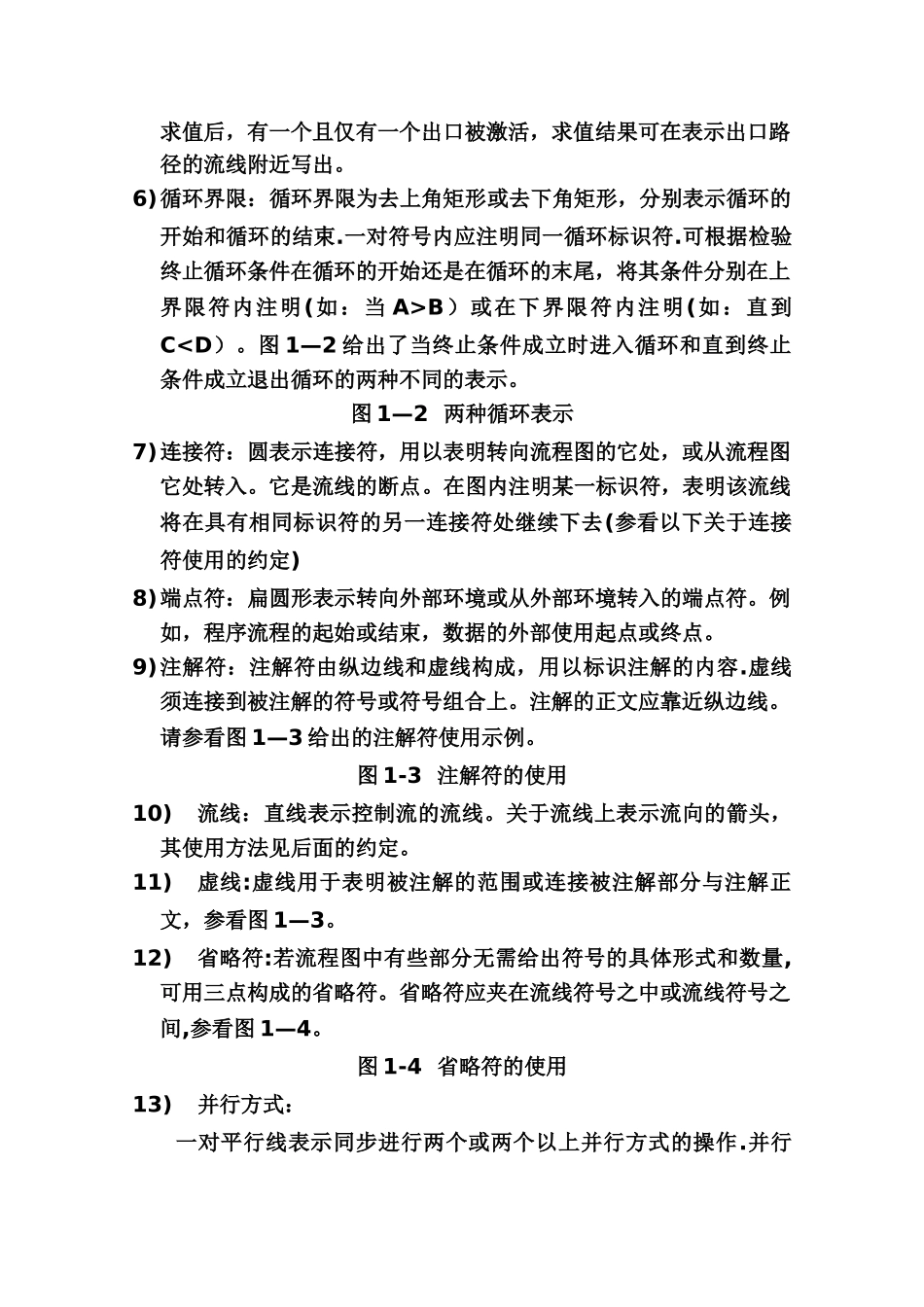

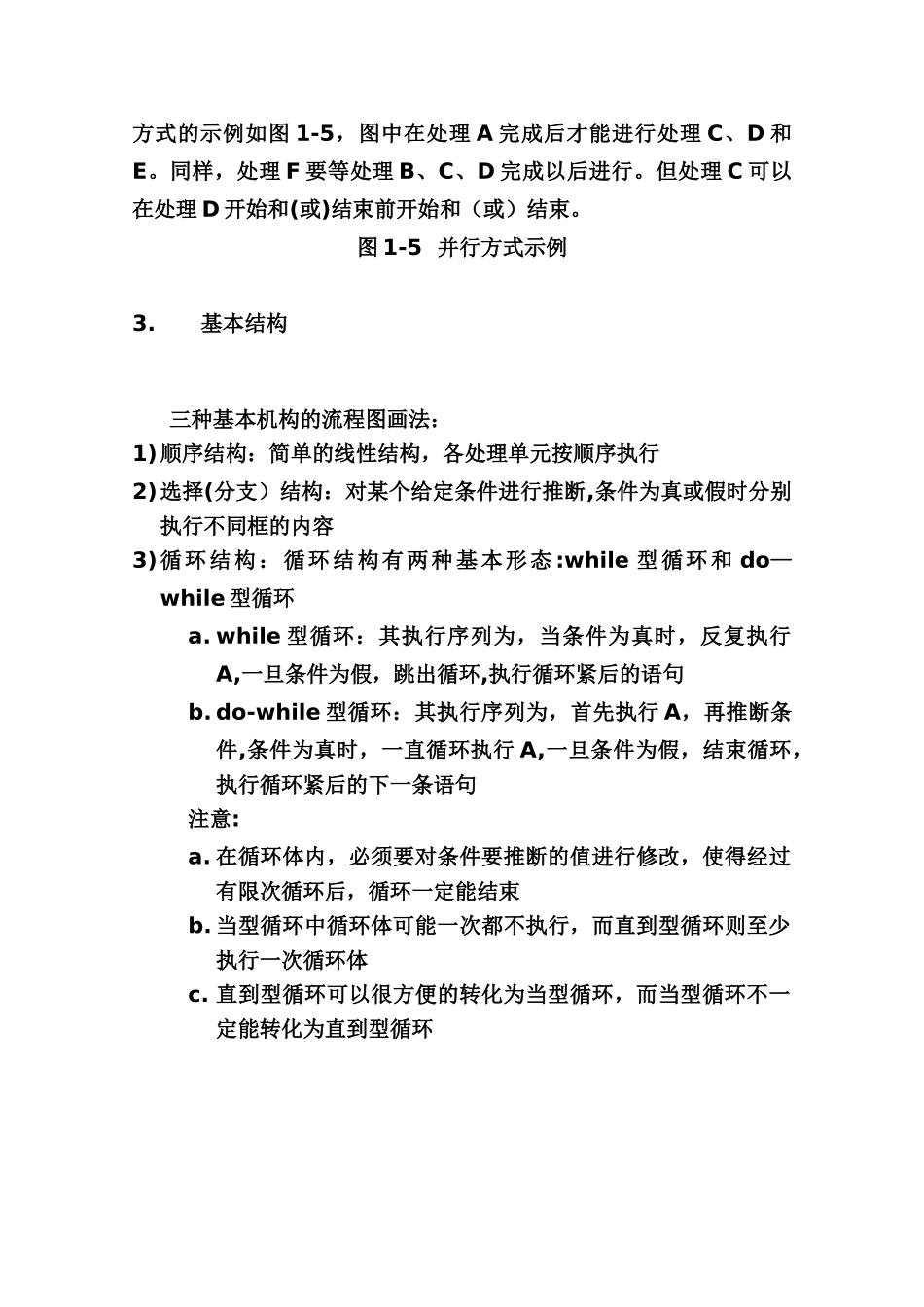

程序流程图法律规范1.引言国际通用的流程图形态和程序： 开始(六角菱型）、过程(四方型)、决策（菱型）、终止(椭圆型）。在作管理业务流程图时，国际通用的形态：方框是流程的描述;菱形是检查、审批、审核（一般要有回路的）;椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储。2.符号用法程序流程图用于描述程序内部各种问题的解决方法、思路或算法.图 1-1 标准程序流程图符号1)数据：平行四边形表示数据，其中可注明数据名、来源、用途或其它的文字说明。此符号并不限定数据的媒体。2)处理：矩形表示各种处理功能.例如,执行一个或一组特定的操作，从而使信息的值，信息形式或所在位置发生变化,或是确定对某一流向的选择。矩形内可注明处理名或其简要功能。3)特定处理：带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操作或一组操作，便如子例行程序，模块.矩形内可注明特定处理名或其简要功能.4)准备:六边形符号表示准备。它表示修改一条指令或一组指令以影响随后的活动。例如，设置开关，修改变址寄存器,初始化例行程序。5)推断：菱形表示推断或开关。菱形内可注明推断的条件。它只有一个入口，但可以有若干个可供选择的出口,在对符号内定义各条件求值后，有一个且仅有一个出口被激活，求值结果可在表示出口路径的流线附近写出。6)循环界限：循环界限为去上角矩形或去下角矩形，分别表示循环的开始和循环的结束.一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾，将其条件分别在上界限符内注明(如：当 A>B）或在下界限符内注明(如：直到C
