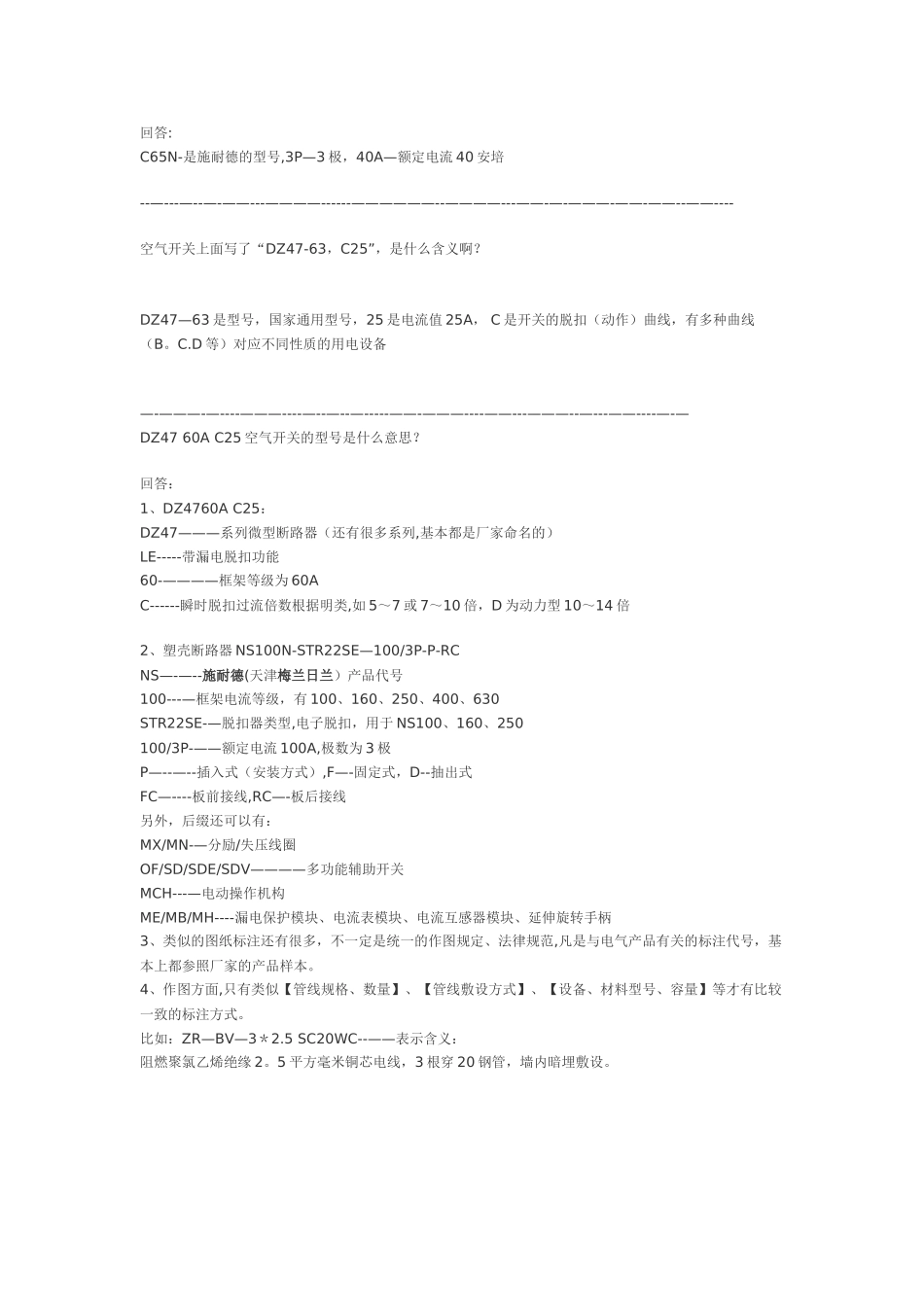

空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢,空气开关型号详解.空气开关型号中 DZ 字母的含义--“自动”的反拼音10--设计序号 100--额定电流 3---表示极数即三相 3---脱扣形式(0--无脱扣器,1--热脱扣器式,2--电磁脱扣器式,3--复式) 0---有无辅助触头(0--无辅助触头,2--有辅助触头) Ie=60A---过电流调节 要点: 1、空气开关额定电压大于等于线路额定电压 2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流 —-———-———-————-——--——-—----—--—————--——------——--—-————-———————施耐德空气开关型号含义请教一下 NS400N/3P 空气开关,其中的这些字母具体代表的是什么意思?回答:NS 是类型400 是框架电流N 是分断级别3P 是极数要根据具体的选型样原来,这个是施耐德的,你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流。不同的生产商所生产的产品代号是不一样的—-———-——-----—--——-————---—-———--—--—-——————-——--————--—-----—-三种空气开关上的标签第一种:multi9 C65N C6第二种:DZ47—60C20第三种:DZ47-63C63请教各位上面三种空开的数字和字母的含义回答:施耐德包括微型断路器 塑壳断路器 框架断路器(智能断路器) 施耐德微型断路器代号标注方法: 举例:1—C65N-C20A/2P+VE+30mA+SD,各项含义为 1--—---——-识别号 C65-—--—-序列代号 N-———--——分断能力,N 为 6000A,H 为 10000A,L 为 15kA C——--—---脱扣曲线,B 为电子保护,C 为配电保护,D 为动力保护 20A-——--—额定电流,有 1、2、4、6、10、16、20、25、32、40、50、63A 2P-—-—---极数,有 1、2、3、4 极 VE—-—--——剩余电流附件,有 VE、VEG、VM、VEA,VM 为电磁式 30mA——---剩余动作电流,有 30、100、300mA SD-——--——选配附件,有 MX、OF、MN、MV、SD、Tm、ATm,其中 SD 为辅助接点. (其它不同品牌的微型断路器标注方法类似) 第一个问题:multi9 是 C65N 小型断路器的一个系列。 第二个问题:那些符号都是电气图中代号如 DZ47、NB1(正泰)、TIB1、C65、E4CB 都是微型断路器,DZ47 是全国通用代号,后 4 个厂家自命名代号,如:C65---—-施耐德(天津)梅兰日兰,国内最好、最贵的(10A/1P 为...
