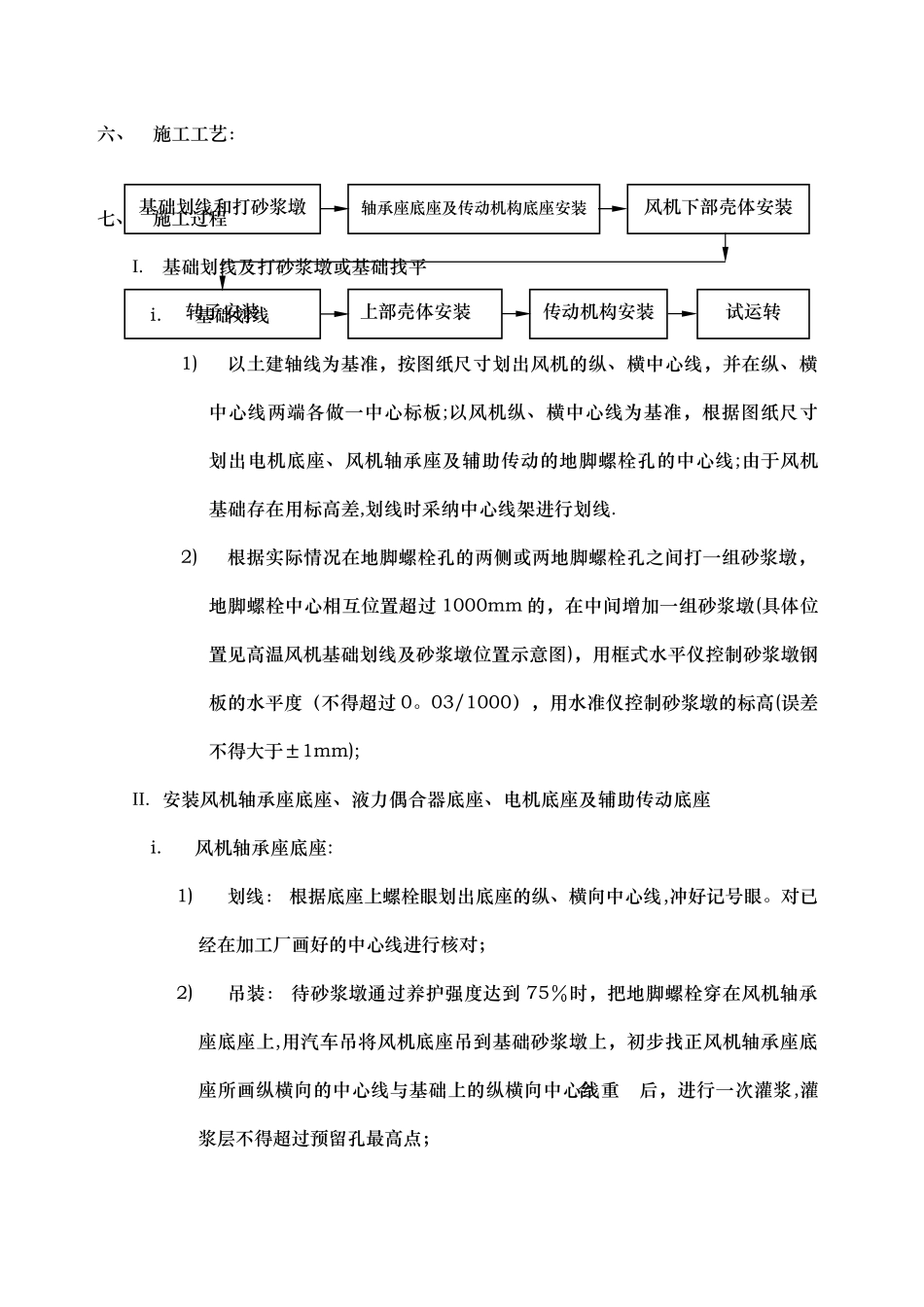

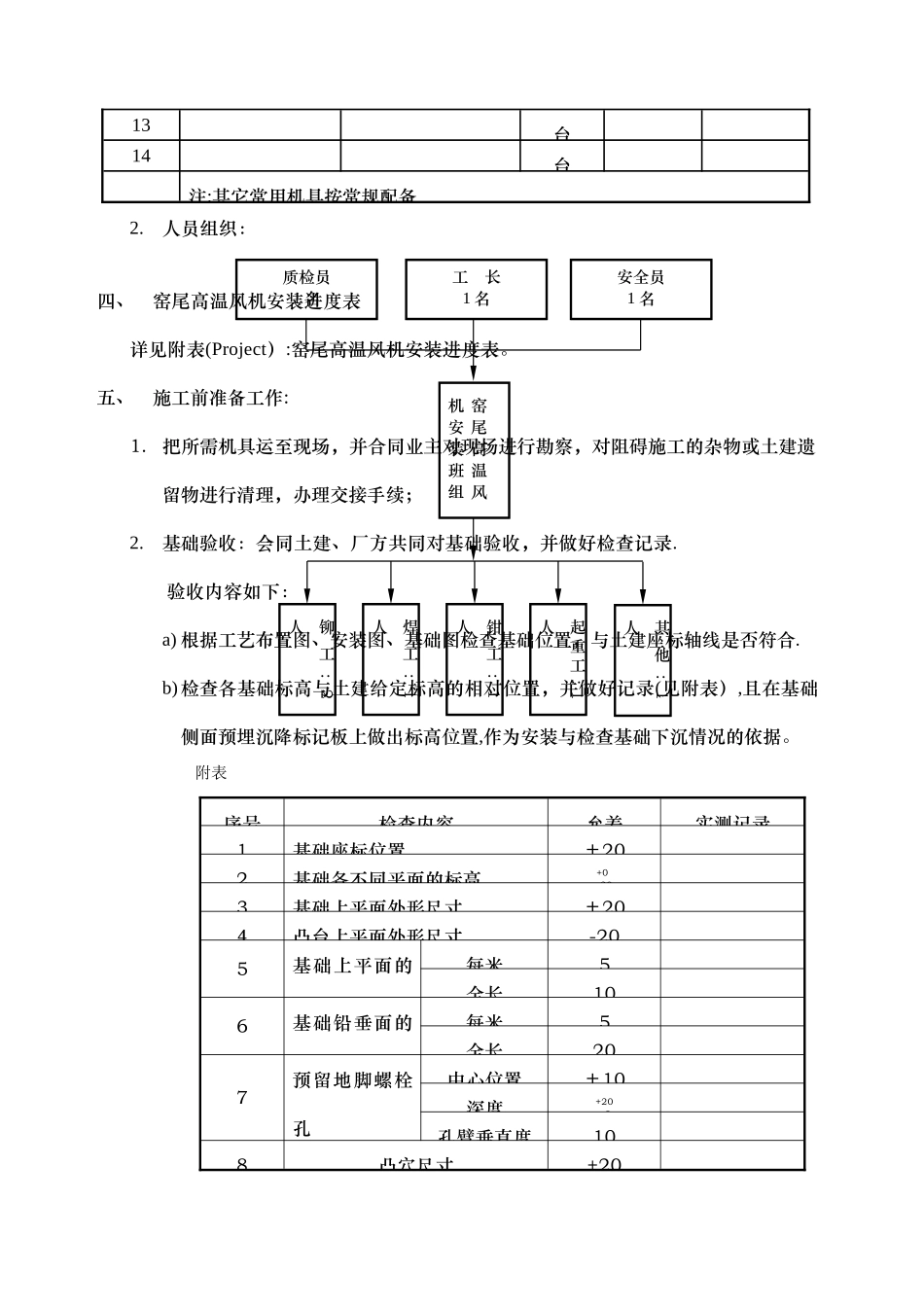

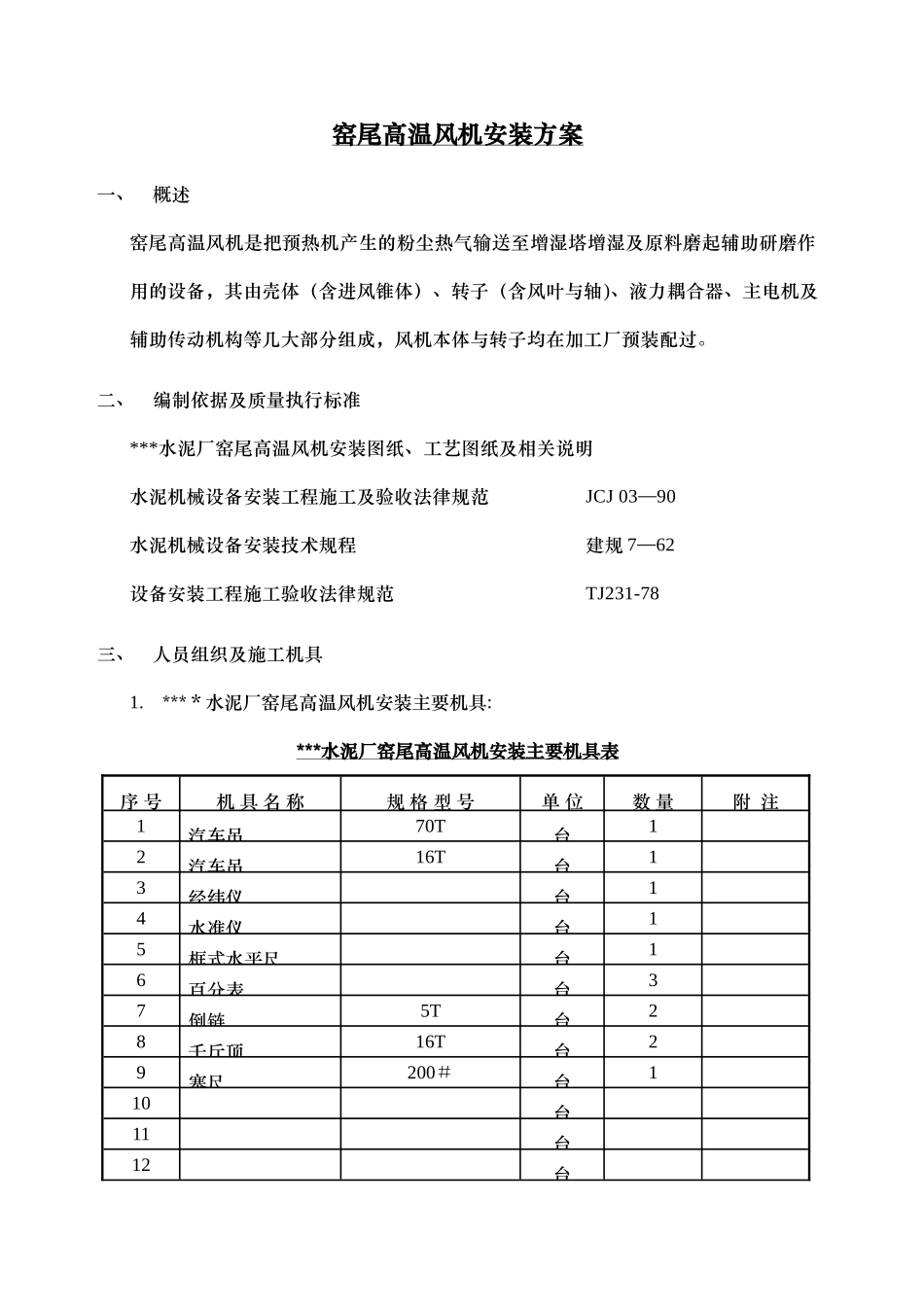

窑尾高温风机安装方案一、概述窑尾高温风机是把预热机产生的粉尘热气输送至增湿塔增湿及原料磨起辅助研磨作用的设备，其由壳体（含进风锥体）、转子（含风叶与轴)、液力耦合器、主电机及辅助传动机构等几大部分组成，风机本体与转子均在加工厂预装配过。二、编制依据及质量执行标准***水泥厂窑尾高温风机安装图纸、工艺图纸及相关说明水泥机械设备安装工程施工及验收法律规范JCJ 03—90水泥机械设备安装技术规程建规 7—62设备安装工程施工验收法律规范TJ231-78三、人员组织及施工机具1.***＊水泥厂窑尾高温风机安装主要机具:*** 水泥厂窑尾高温风机安装主要机具表 序 号机 具 名 称规 格 型 号单 位数 量附 注1汽车吊70T台12汽车吊16T台13经纬仪台14水准仪台15框式水平尺台16百分表台37倒链5T台28千斤顶16T台29塞尺200＃台110台11台12台工长1 名窑尾高温风机安装班组铆工: 2人安全员1 名质检员1 名焊工: 1人钳工: 1人起重工: 1人其他: 1人13台14台注:其它常用机具按常规配备2.人员组织：四、窑尾高温风机安装进度表详见附表(Project）:窑尾高温风机安装进度表。五、施工前准备工作:1.把所需机具运至现场，并合同业主对现场进行勘察，对阻碍施工的杂物或土建遗留物进行清理，办理交接手续；2.基础验收：会同土建、厂方共同对基础验收，并做好检查记录.验收内容如下：a) 根据工艺布置图、安装图、基础图检查基础位置，与土建座标轴线是否符合.b) 检查各基础标高与土建给定标高的相对位置，并做好记录(见附表）,且在基础侧面预埋沉降标记板上做出标高位置,作为安装与检查基础下沉情况的依据。附表序号检查内容允差实测记录1基础座标位置±202基础各不同平面的标高+0 -203基础上平面外形尺寸±204凸台上平面外形尺寸-205基础上平面的不水平度每米5全长106基础铅垂面的垂直度每米5全长207预留地脚螺栓孔中心位置±10深度+20 —0孔臂垂直度108凸穴尺寸+20六、施工工艺：七、施工过程I.基础划线及打砂浆墩或基础找平i.基础划线1)以土建轴线为基准，按图纸尺寸划出风机的纵、横中心线，并在纵、横中心线两端各做一中心标板;以风机纵、横中心线为基准，根据图纸尺寸划出电机底座、风机轴承座及辅助传动的地脚螺栓孔的中心线;由于风机基础存在用标高差,划线时采纳中心线架进行划线.2)根据实际情况在地脚螺栓孔的两侧或两地脚螺栓孔之间打一组砂浆墩，地脚螺栓中心相互位置超过 1000mm 的，在中间增加一组砂浆墩(具体位置见高温...
