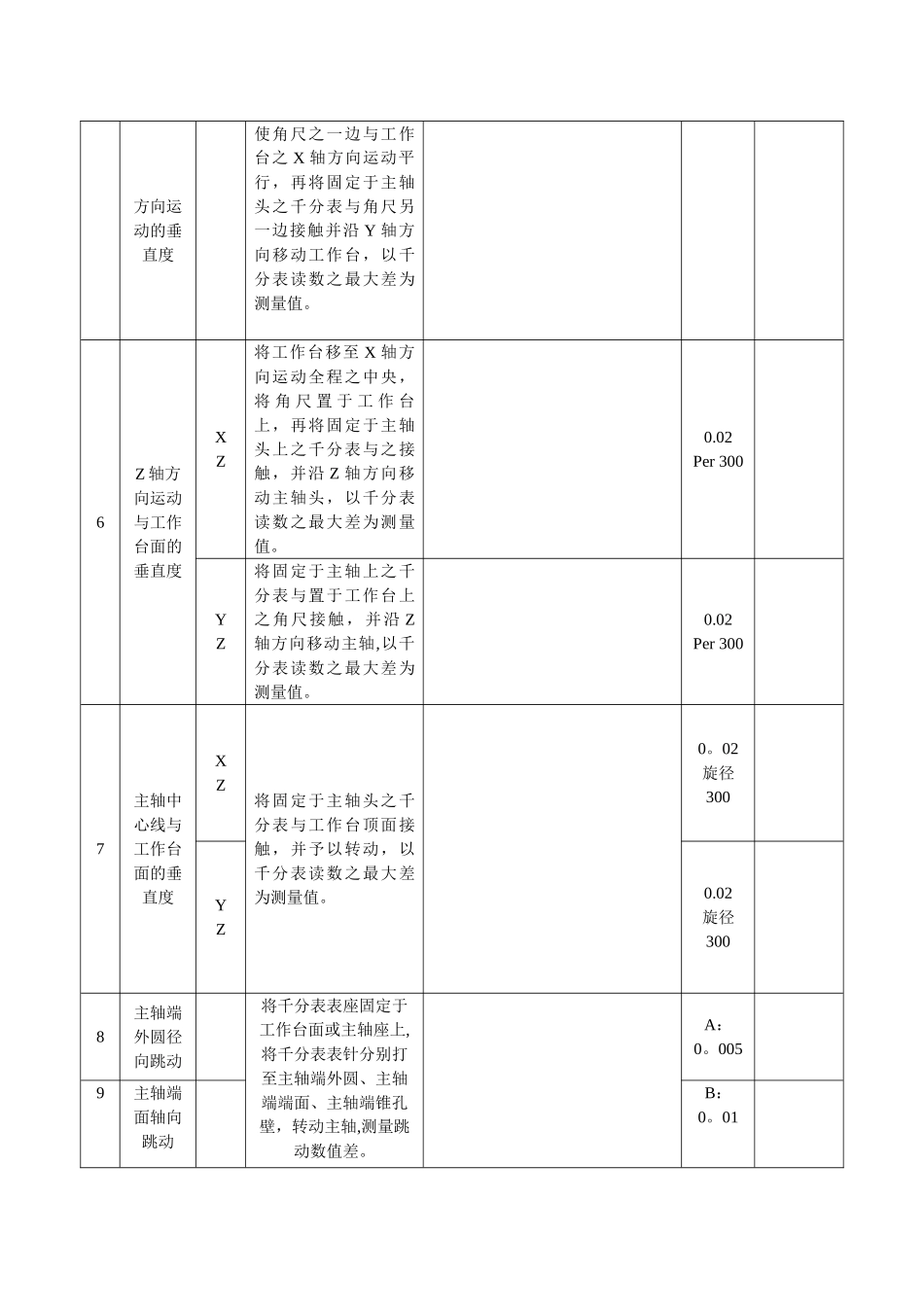

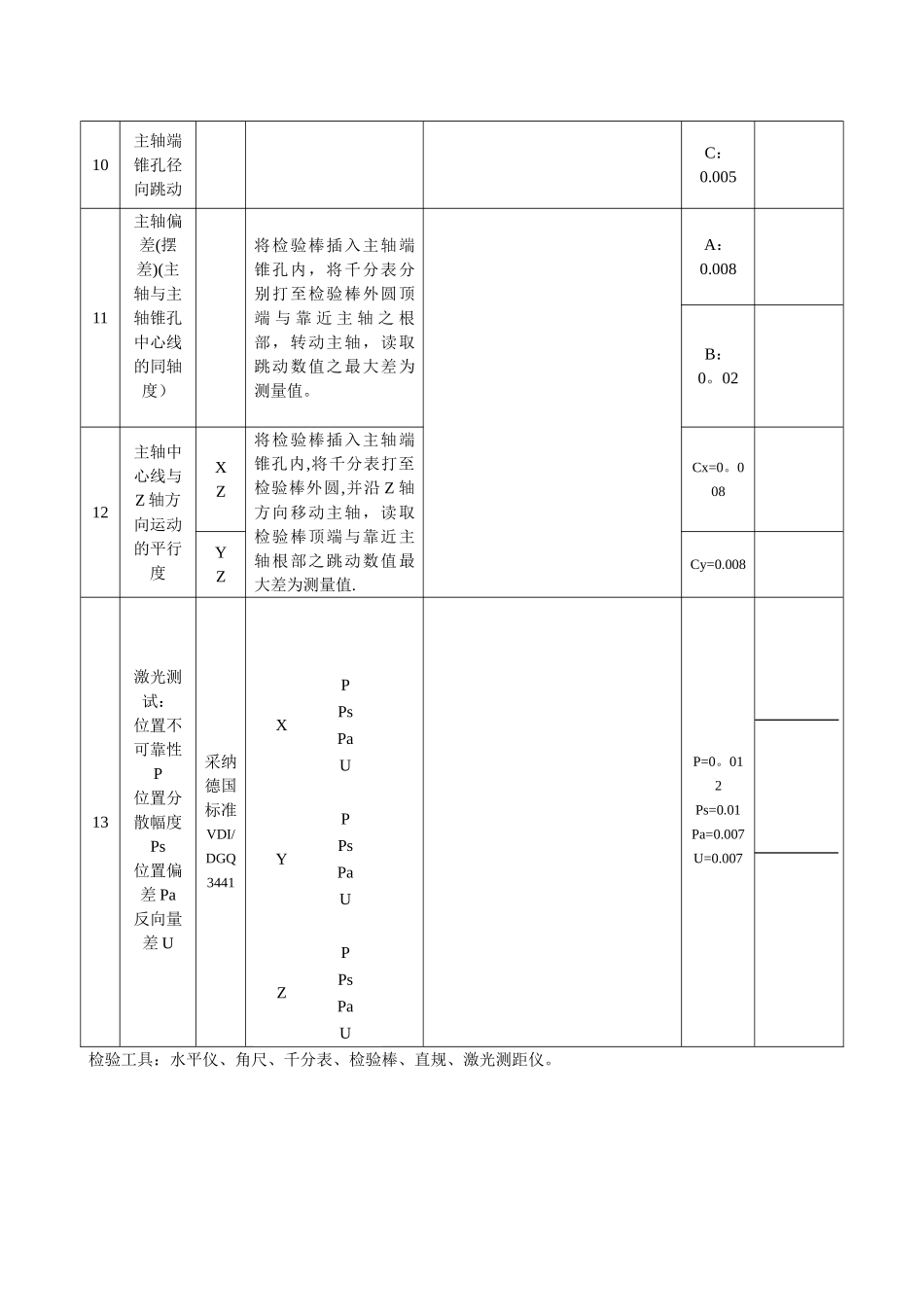

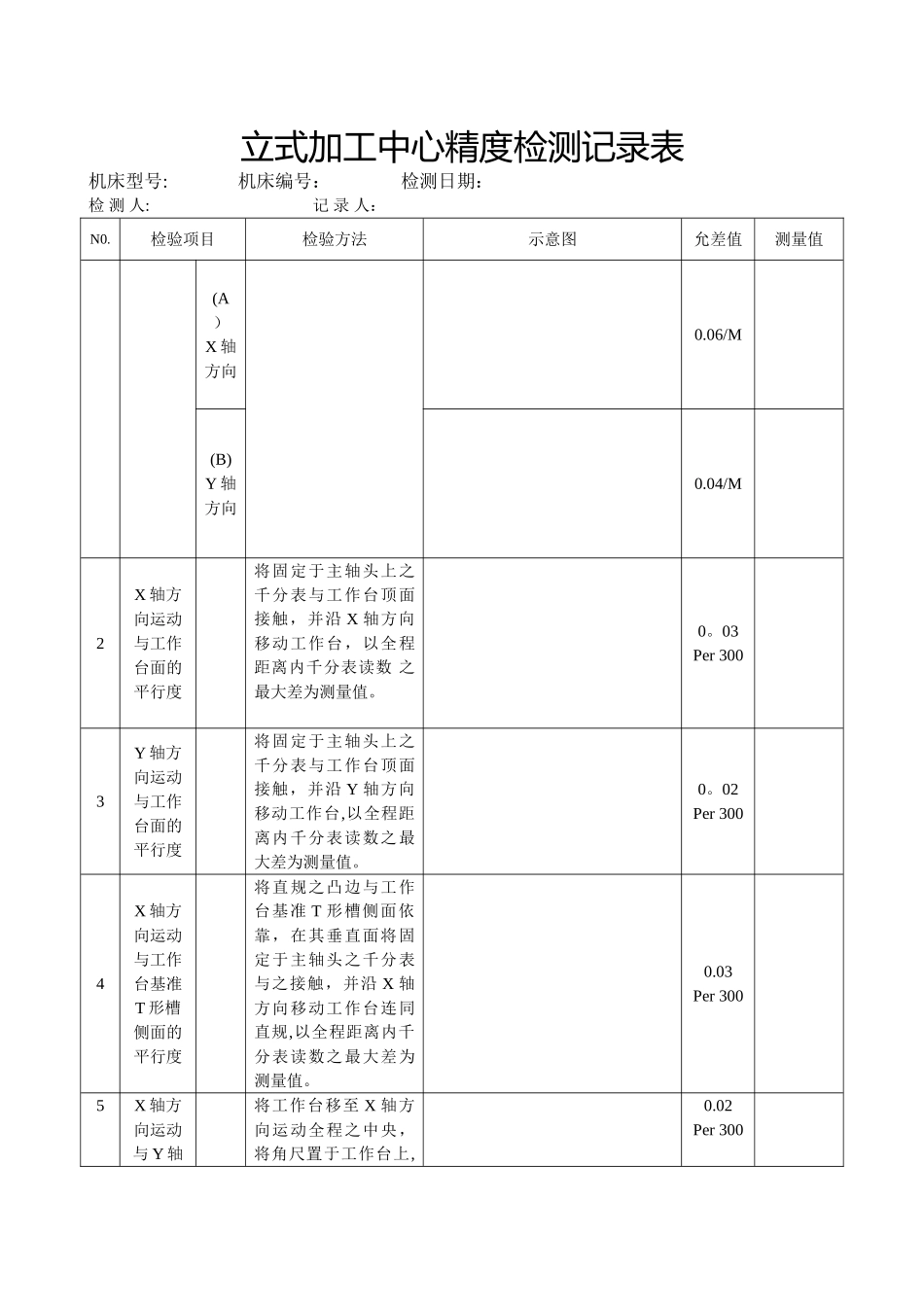

立式加工中心精度检测记录表机床型号: 机床编号: 检测日期:检 测 人: 记 录 人:N0.检验项目检验方法示意图允差值测量值(A)X 轴方向0.06/M(B)Y 轴方向0.04/M2X 轴方向运动与工作台面的平行度将固定于主轴头上之千分表与工作台顶面接触,并沿 X 轴方向移动工作台,以全程距离内千分表读数 之最大差为测量值。0。03Per 3003Y 轴方向运动与工作台面的平行度将固定于主轴头上之千分表与工作台顶面接触,并沿 Y 轴方向移动工作台,以全程距离内千分表读数之最大差为测量值。0。02Per 3004X 轴方向运动与工作台基准T 形槽侧面的平行度将直规之凸边与工作台基准 T 形槽侧面依靠,在其垂直面将固定于主轴头之千分表与之接触,并沿 X 轴方向移动工作台连同直规,以全程距离内千分表读数之最大差为测量值。0.03Per 3005X 轴方向运动与 Y 轴将工作台移至 X 轴方向运动全程之中央,将角尺置于工作台上,0.02Per 300方向运动的垂直度使角尺之一边与工作台之 X 轴方向运动平行,再将固定于主轴头之千分表与角尺另一边接触并沿 Y 轴方向移动工作台,以千分表读数之最大差为测量值。6Z 轴方向运动与工作台面的垂直度XZ将工作台移至 X 轴方向运动全程之中央,将 角 尺 置 于 工 作 台上,再将固定于主轴头上之千分表与之接触,并沿 Z 轴方向移动主轴头,以千分表读数之最大差为测量值。0.02Per 300YZ将固定于主轴上之千分表与置于工作台上之角尺接触,并沿 Z轴方向移动主轴,以千分表读数之最大差为测量值。0.02Per 3007主轴中心线与工作台面的垂直度XZ将固定于主轴头之千分表与工作台顶面接触,并予以转动,以千分表读数之最大差为测量值。0。02旋径 300YZ0.02旋径 3008主轴端外圆径向跳动将千分表表座固定于工作台面或主轴座上,将千分表表针分别打至主轴端外圆、主轴端端面、主轴端锥孔壁,转动主轴,测量跳动数值差。A:0。0059主轴端面轴向跳动B:0。0110主轴端锥孔径向跳动C:0.00511主轴偏差(摆差)(主轴与主轴锥孔中心线的同轴度)将检验棒插入主轴端锥孔内,将千分表分别打至检验棒外圆顶端 与 靠 近 主 轴 之 根部,转动主轴,读取跳动数值之最大差为测量值。A:0.008B:0。0212主轴中心线与Z 轴方向运动的平行度XZ将检验棒插入主轴端锥孔内,将千分表打至检验棒外圆,并沿 Z 轴方向移动主轴,读取检验棒顶端与靠近主轴根部之跳动数值最大差为测量值.Cx=0。008YZCy=0.00813激光测试:位置不可靠性P位置分散幅度Ps位置偏差 Pa反向量差 U采纳德国标准VDI/DGQ 3441P=0。012Ps=0.01Pa=0.007U=0.007检验工具:水平仪、角尺、千分表、检验棒、直规、激光测距仪。XPPsPaUYPPsPaUZPPsPaU
