立柱施工方案

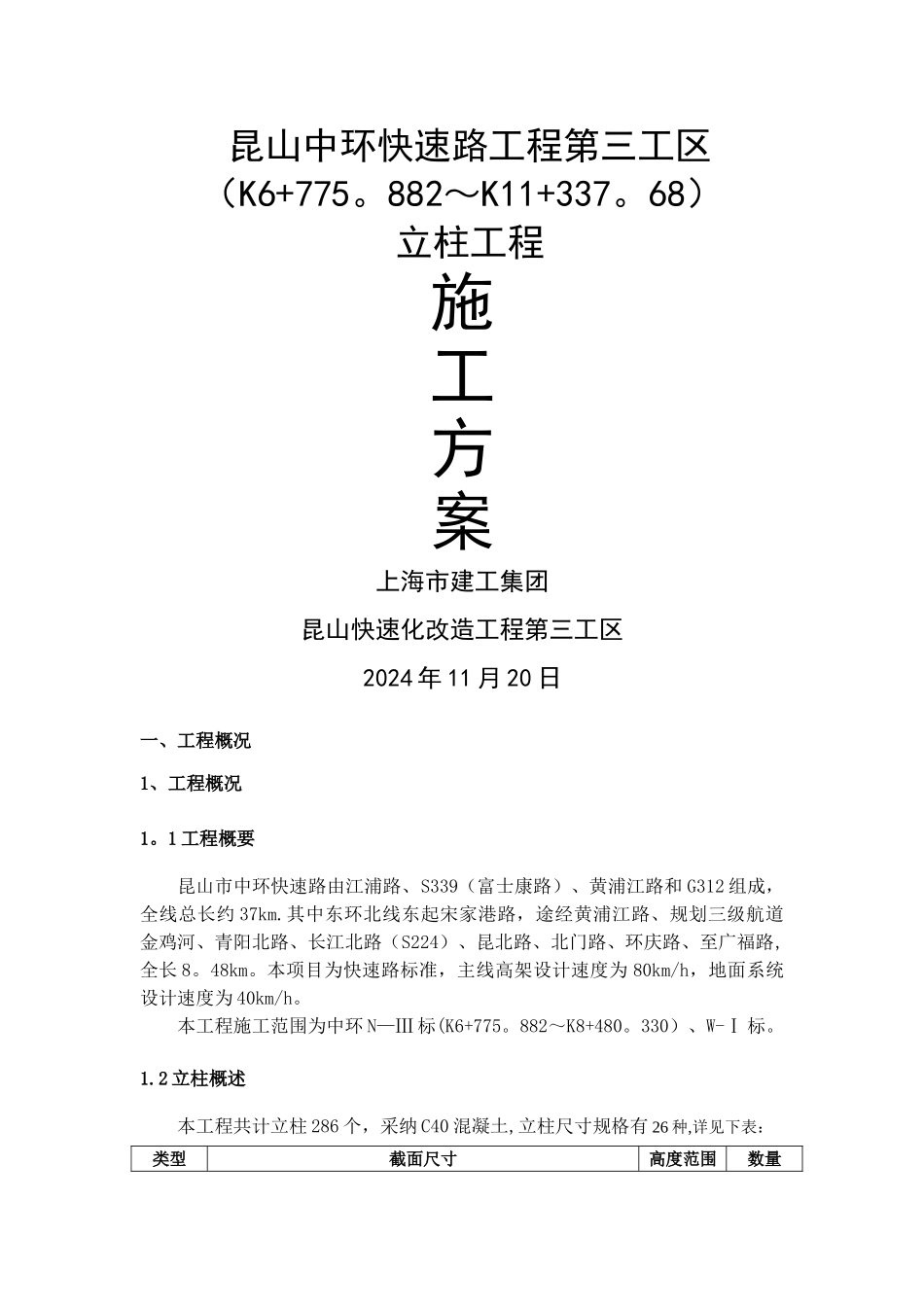

昆山中环快速路工程第三工区（K6+775。882～K11+337。68）立柱工程施工方案上海市建工集团昆山快速化改造工程第三工区2024 年 11 月 20 日一、工程概况1、工程概况1。1 工程概要昆山市中环快速路由江浦路、S339（富士康路）、黄浦江路和 G312 组成，全线总长约 37km.其中东环北线东起宋家港路，途经黄浦江路、规划三级航道金鸡河、青阳北路、长江北路（S224）、昆北路、北门路、环庆路、至广福路,全长 8。48km。本项目为快速路标准，主线高架设计速度为 80km/h，地面系统设计速度为 40km/h。本工程施工范围为中环 N—Ⅲ 标(K6+775。882～K8+480。330）、W-Ⅰ 标。1.2 立柱概述本工程共计立柱 286 个，采纳 C40 混凝土,立柱尺寸规格有 26 种,详见下表：类型截面尺寸高度范围数量柱底柱顶弯曲段长系梁长类型 1160＊150280＊16039—-1155类型 22。0632.0631类型 3280＊22039--118类型 4170*160240＊27039——114类型 5270*16038——108类型 6270＊21038——114类型 7200*160230＊1603.54。153-—1284类型 8230＊2103。54.158——1119类型 9230＊2203.54.153——1119类型 10240＊2303。54.154-—107类型 11240*2403。54.159——112类型 12300＊16032——98类型 13300*21035——104类型 14180*180180＊1807——82类型 15200＊180230＊1803.54。158—-92类型 16220＊220230＊2203。53.257——96类型 17200。54＊160230＊1603.54。154.52类型 1834.1534类型 19230＊160310＊1602。43--1012类型 20310*2202.46——104类型 21200*170260*20039——104类型 22230＊200270＊2003。53。559-—102类型 23260＊2003.53.556——94类型 24350＊250350*25042类型 25400*250400＊2503.52类型 26φ100162、主要技术法律规范及技术指标(1)《公路工程技术标准》（JTG B01-2024);(2)《公路工程结构可靠度设计统一标准》（GB/T50283—99）；(3)《公路桥涵设计通用法律规范》(JTG D60—2024）;(4)《公路桥涵地基与基础设计法律规范》（JTG D63-2024）；(5)《道路交通标志和标线》（GB5768—2024）；(6)《公路环境保护设计法律规范》(JTJ 006—98）；(7)《工程建设标准强制性条文（公路工程部分）》(2024 年版本）；(8)《公路桥涵施工技术法律规范》（JTG/T F50-2024）；(9)《公路工程基桩动测技术规程》（JTJ/T F81—01—2024）；(10)《公路交通安全设施施工技术法律规范》（JTG F71-2024）;(11)《公路工程施工安...
