立柱桩施工方案

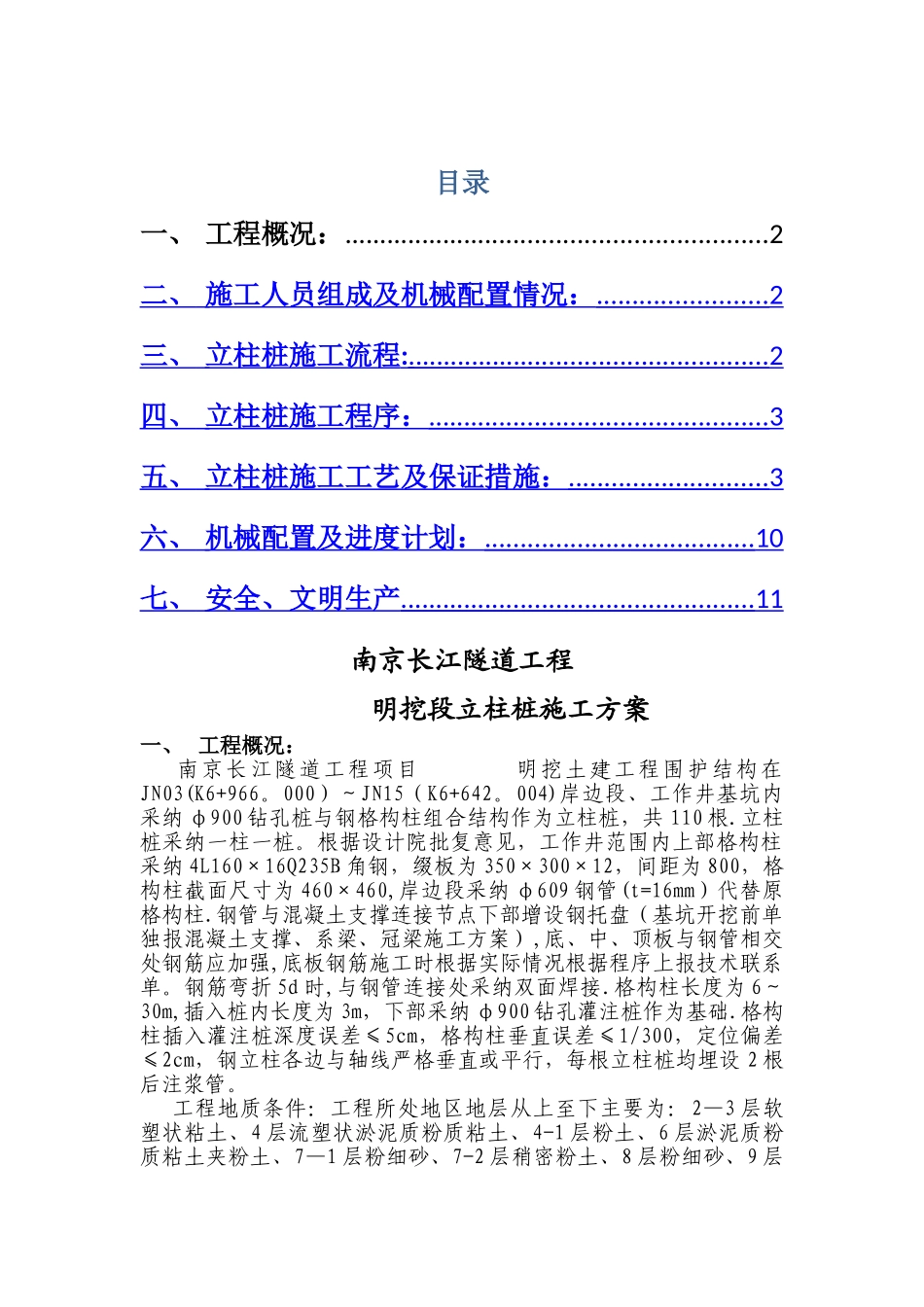

立柱桩施工方案_第1页
1/11

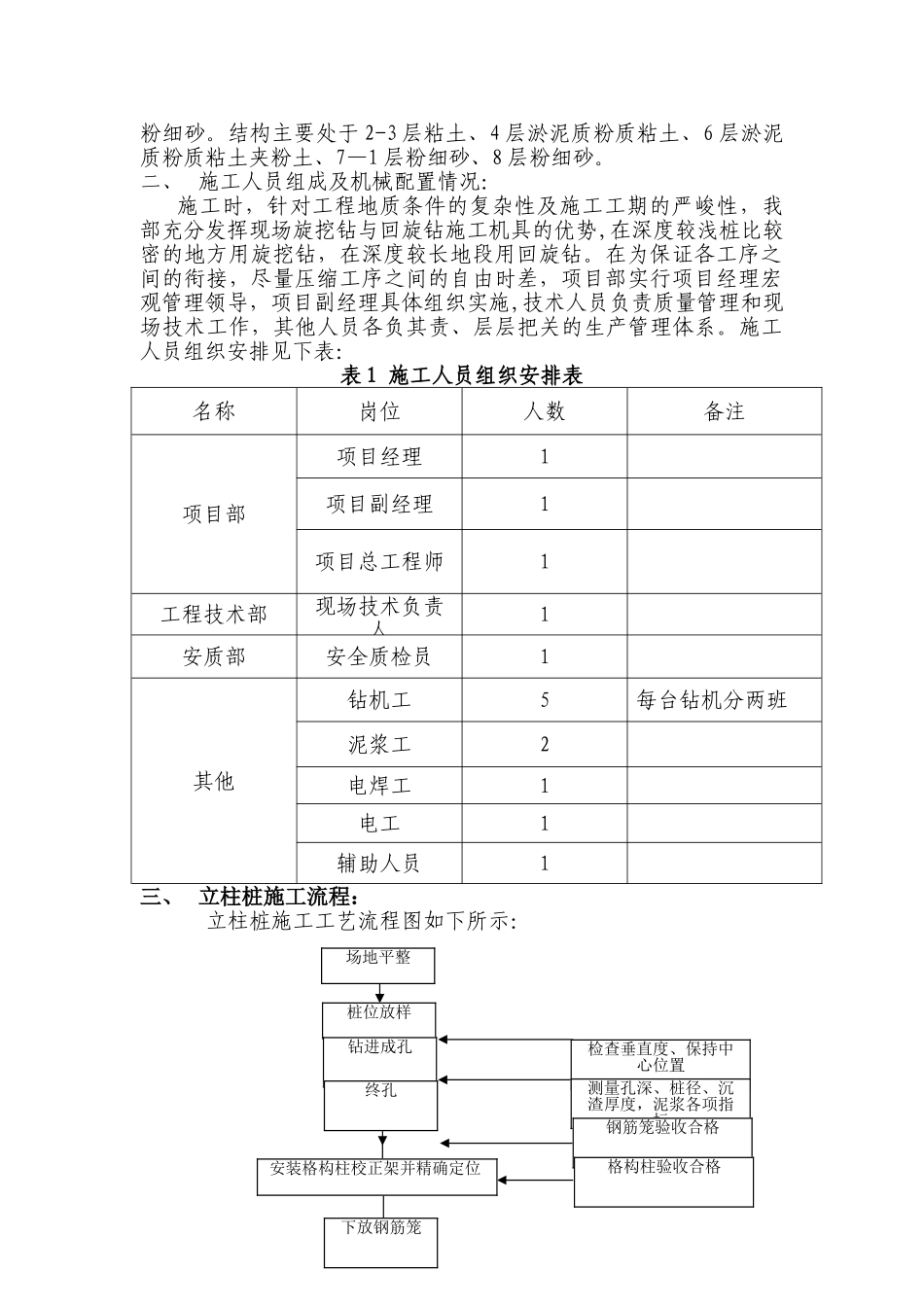

立柱桩施工方案_第2页
2/11

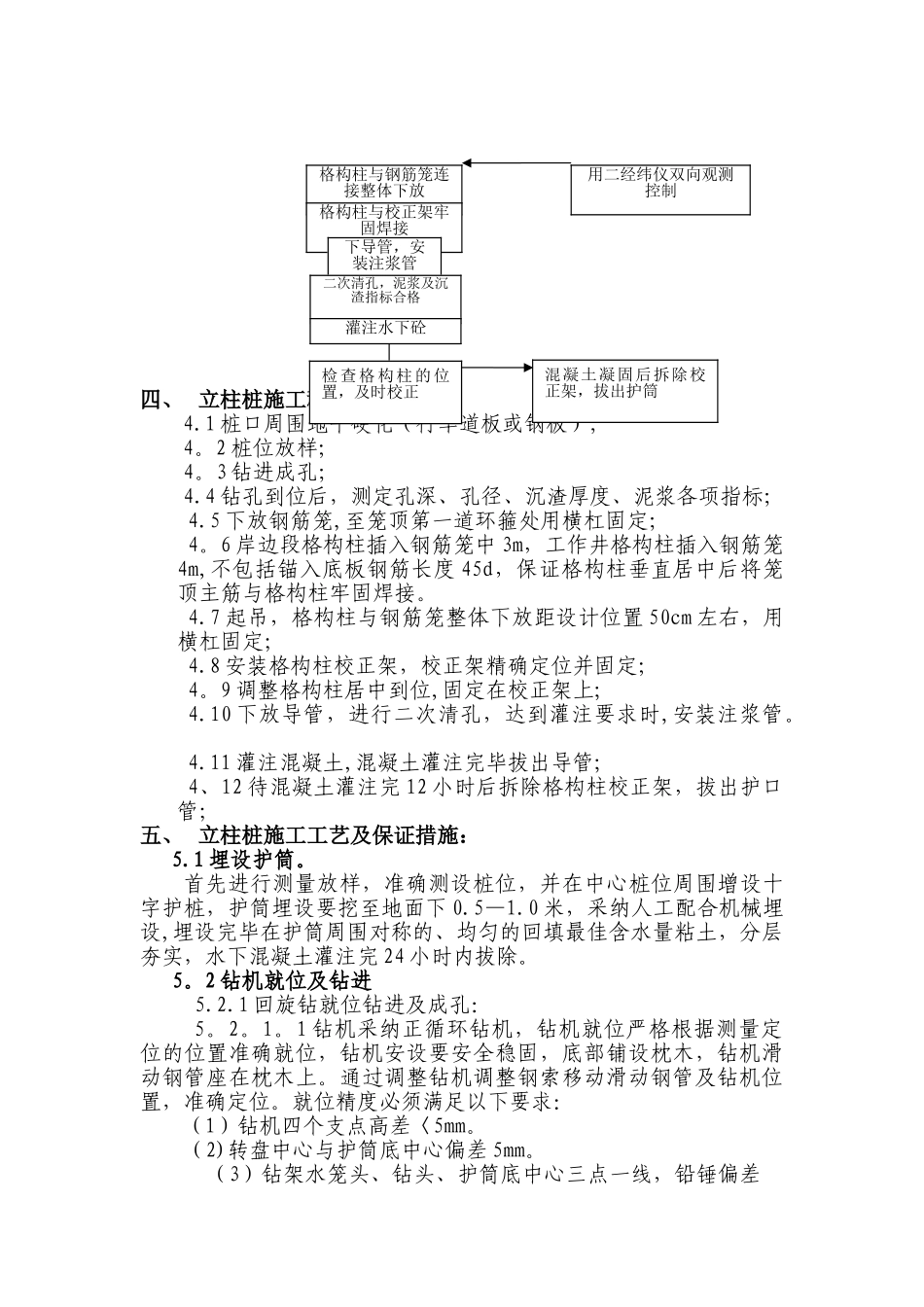

立柱桩施工方案_第3页
3/11
目录一、 工程概况:............................................................2二、 施工人员组成及机械配置情况: ........................ 2 三、 立柱桩施工流程 : ................................................... 2 四、 立柱桩施工程序: ................................................ 3 五、 立柱桩施工工艺及保证措施: ............................ 3 六、 机械配置及进度计划: ...................................... 10 七、 安全、文明生产 .................................................. 11 南京长江隧道工程 明挖段立柱桩施工方案一、 工程概况:南京长江隧道工程项目 明挖土建工程围护结构在JN03(K6+966。000)~JN15(K6+642。004)岸边段、工作井基坑内采纳 φ900 钻孔桩与钢格构柱组合结构作为立柱桩,共 110 根.立柱桩采纳一柱一桩。根据设计院批复意见,工作井范围内上部格构柱采纳 4L160×16Q235B 角钢,缀板为 350×300×12,间距为 800,格构柱截面尺寸为 460×460,岸边段采纳 φ609 钢管(t=16mm)代替原格构柱.钢管与混凝土支撑连接节点下部增设钢托盘(基坑开挖前单独报混凝土支撑、系梁、冠梁施工方案),底、中、顶板与钢管相交处钢筋应加强,底板钢筋施工时根据实际情况根据程序上报技术联系单。钢筋弯折 5d 时,与钢管连接处采纳双面焊接.格构柱长度为 6~30m,插入桩内长度为 3m,下部采纳 φ900 钻孔灌注桩作为基础.格构柱插入灌注桩深度误差≤5cm,格构柱垂直误差≤1/300,定位偏差≤2cm,钢立柱各边与轴线严格垂直或平行,每根立柱桩均埋设 2 根后注浆管。工程地质条件:工程所处地区地层从上至下主要为:2—3 层软塑状粘土、4 层流塑状淤泥质粉质粘土、4-1 层粉土、6 层淤泥质粉质粘土夹粉土、7—1 层粉细砂、7-2 层稍密粉土、8 层粉细砂、9 层粉细砂。结构主要处于 2-3 层粘土、4 层淤泥质粉质粘土、6 层淤泥质粉质粘土夹粉土、7—1 层粉细砂、8 层粉细砂。二、 施工人员组成及机械配置情况:施工时,针对工程地质条件的复杂性及施工工期的严峻性,我部充分发挥现场旋挖钻与回旋钻施工机具的优势,在深度较浅桩比较密的地方用旋挖钻,在深度较长地段用回旋钻。在为保证各工序之间的衔接,尽量压缩工序之间的自由时差,项目部实行项目经理宏观管理领导,项目副经理具体组织实施,技术人员负责质量管理和现场技术工作,其他...
