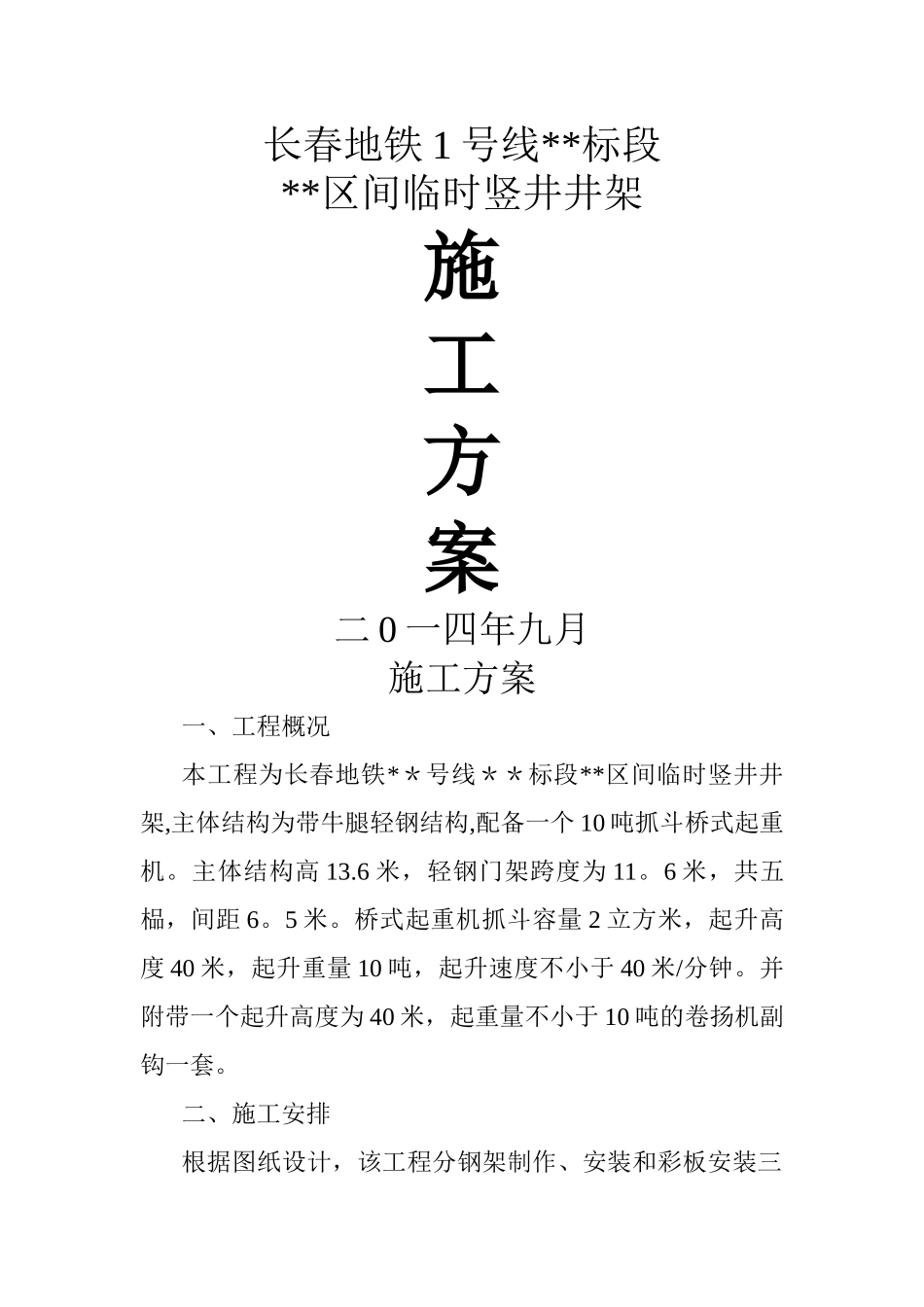

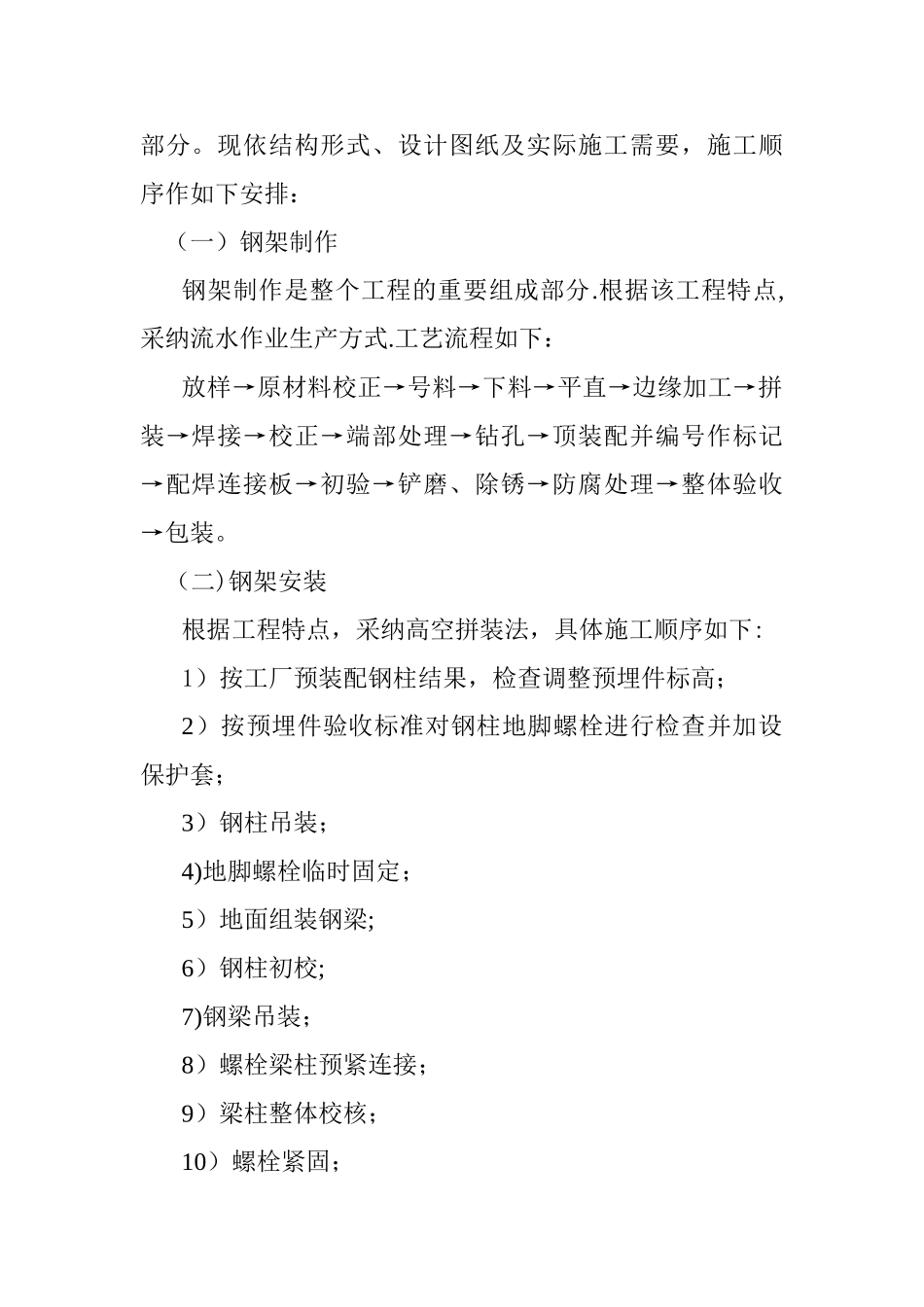

长春地铁 1 号线**标段**区间临时竖井井架施工方案二 0 一四年九月施工方案一、工程概况本工程为长春地铁*＊号线＊＊标段**区间临时竖井井架,主体结构为带牛腿轻钢结构,配备一个 10 吨抓斗桥式起重机。主体结构高 13.6 米，轻钢门架跨度为 11。6 米，共五榀，间距 6。5 米。桥式起重机抓斗容量 2 立方米，起升高度 40 米，起升重量 10 吨，起升速度不小于 40 米/分钟。并附带一个起升高度为 40 米，起重量不小于 10 吨的卷扬机副钩一套。二、施工安排根据图纸设计，该工程分钢架制作、安装和彩板安装三部分。现依结构形式、设计图纸及实际施工需要，施工顺序作如下安排：（一）钢架制作钢架制作是整个工程的重要组成部分.根据该工程特点,采纳流水作业生产方式.工艺流程如下：放样→原材料校正→号料→下料→平直→边缘加工→拼装→焊接→校正→端部处理→钻孔→顶装配并编号作标记→配焊连接板→初验→铲磨、除锈→防腐处理→整体验收→包装。（二)钢架安装根据工程特点，采纳高空拼装法，具体施工顺序如下:1）按工厂预装配钢柱结果，检查调整预埋件标高；2）按预埋件验收标准对钢柱地脚螺栓进行检查并加设保护套；3）钢柱吊装；4)地脚螺栓临时固定；5）地面组装钢梁;6）钢柱初校;7)钢梁吊装；8）螺栓梁柱预紧连接；9）梁柱整体校核；10）螺栓紧固；11）钢柱固定；12）安装吊车梁13）安装柱间支撑；14）安装水平支撑；15）安装系杆、拉杆；16)安装檩条;（三)彩板安装彩板安装的基本工序如下：施工准备 安装就位 紧固 完成安装 测量安装结果 清理 完成1） 施工准备检查檀条，墙架，进行安装放线，放线前应对建筑成品进行测量,屋面施工中先在檩条上标定出起点，即沿跨度方向在每个檀条上标出排板起始点，各个点的连线应与建筑物的纵线相垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累.2） 安装 彩板吊装用汽车吊使用吊装扁担多点提升，将彩板按排板起始线放置，用紧固件紧固两端后再安装第二块板，以此按顺序安装。三、施工技术1、材料本结构的梁、柱主材及其它构件采纳 Q345-B 钢。 2、钢构的制造、加工本工程根据设计图纸加工。进行工厂预拼装后依据“GB50221-95《钢结构工程质量检验评定标准》对钢构件进行"验收。3、钢结构的安装1)安装前，按构件明细表核对进场构件,查验产品合格证和设计文件；2）对建筑物的定位轴线、基础轴线、标高、地脚螺栓位置进行检查，对基础办...
