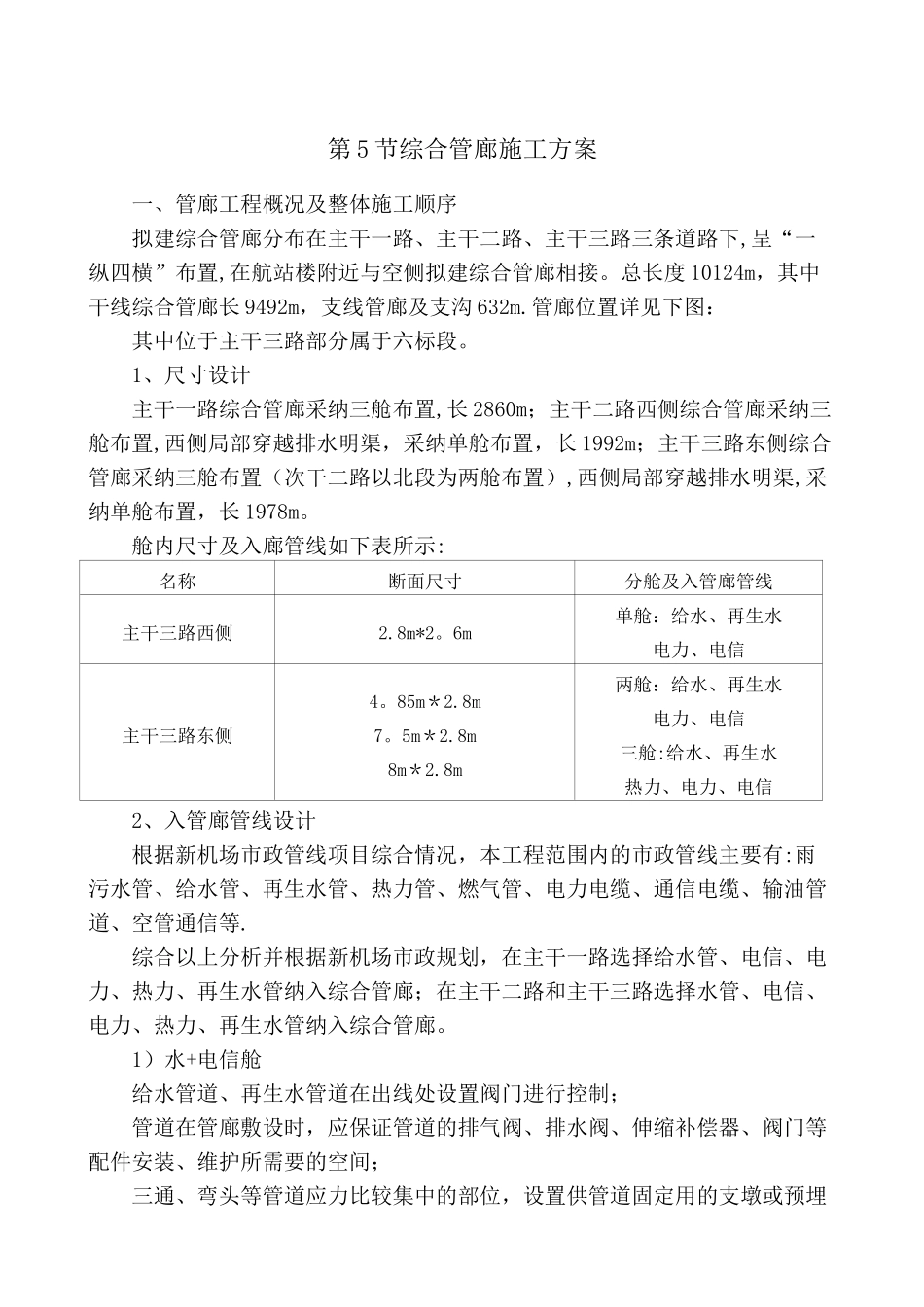

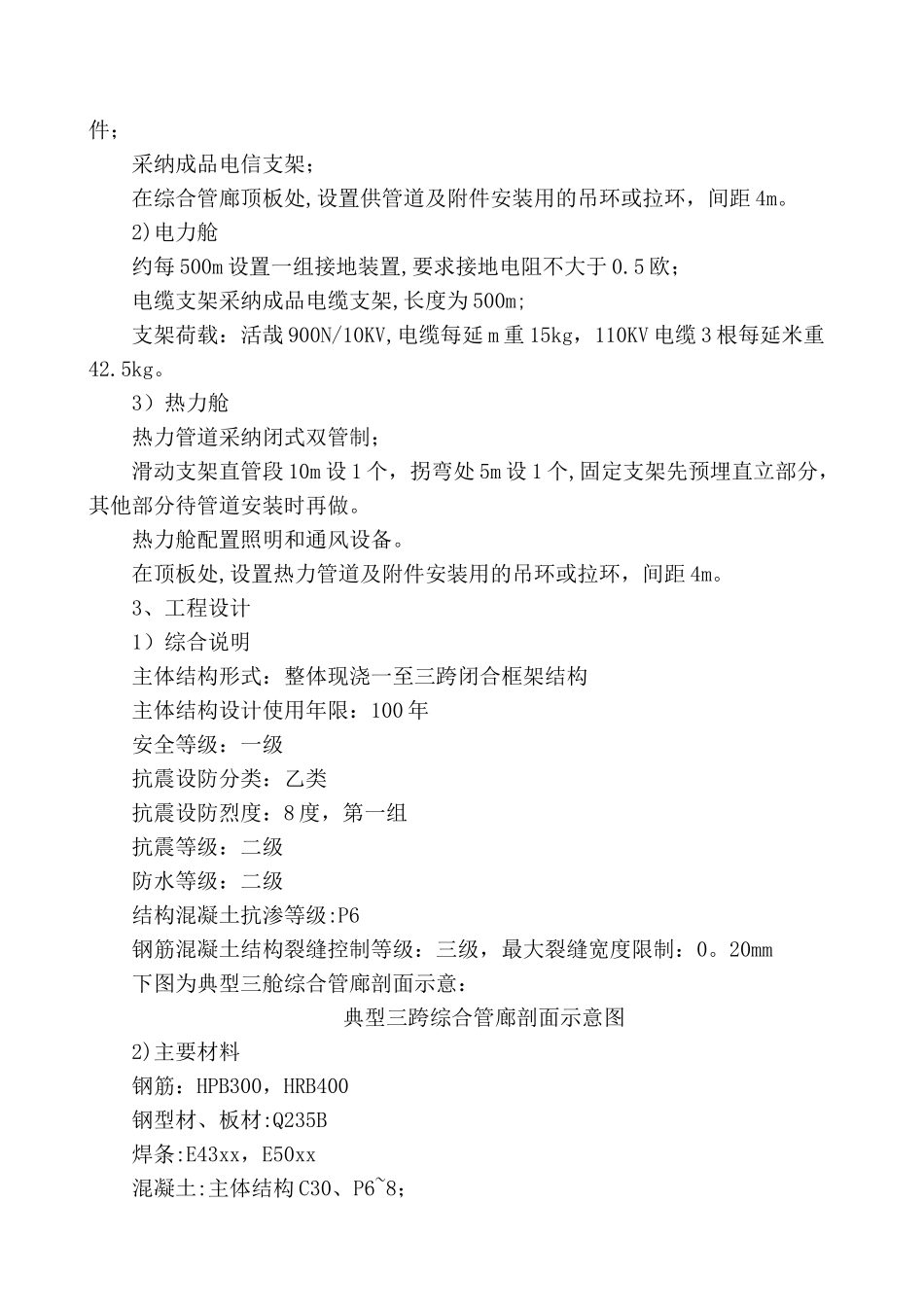

第 5 节综合管廊施工方案一、管廊工程概况及整体施工顺序拟建综合管廊分布在主干一路、主干二路、主干三路三条道路下,呈“一纵四横”布置,在航站楼附近与空侧拟建综合管廊相接。总长度 10124m，其中干线综合管廊长 9492m，支线管廊及支沟 632m.管廊位置详见下图：其中位于主干三路部分属于六标段。1、尺寸设计主干一路综合管廊采纳三舱布置,长 2860m；主干二路西侧综合管廊采纳三舱布置,西侧局部穿越排水明渠，采纳单舱布置，长 1992m；主干三路东侧综合管廊采纳三舱布置（次干二路以北段为两舱布置）,西侧局部穿越排水明渠,采纳单舱布置，长 1978m。舱内尺寸及入廊管线如下表所示:名称断面尺寸分舱及入管廊管线主干三路西侧2.8m*2。6m单舱：给水、再生水电力、电信主干三路东侧4。85m＊2.8m7。5m＊2.8m8m＊2.8m两舱：给水、再生水电力、电信三舱:给水、再生水热力、电力、电信2、入管廊管线设计根据新机场市政管线项目综合情况，本工程范围内的市政管线主要有:雨污水管、给水管、再生水管、热力管、燃气管、电力电缆、通信电缆、输油管道、空管通信等.综合以上分析并根据新机场市政规划，在主干一路选择给水管、电信、电力、热力、再生水管纳入综合管廊；在主干二路和主干三路选择水管、电信、电力、热力、再生水管纳入综合管廊。1）水+电信舱给水管道、再生水管道在出线处设置阀门进行控制；管道在管廊敷设时，应保证管道的排气阀、排水阀、伸缩补偿器、阀门等配件安装、维护所需要的空间；三通、弯头等管道应力比较集中的部位，设置供管道固定用的支墩或预埋件；采纳成品电信支架；在综合管廊顶板处,设置供管道及附件安装用的吊环或拉环，间距 4m。2)电力舱约每 500m 设置一组接地装置,要求接地电阻不大于 0.5 欧；电缆支架采纳成品电缆支架,长度为 500m;支架荷载：活哉 900N/10KV,电缆每延 m 重 15kg，110KV 电缆 3 根每延米重42.5kg。3）热力舱热力管道采纳闭式双管制；滑动支架直管段 10m 设 1 个，拐弯处 5m 设 1 个,固定支架先预埋直立部分，其他部分待管道安装时再做。热力舱配置照明和通风设备。在顶板处,设置热力管道及附件安装用的吊环或拉环，间距 4m。3、工程设计1）综合说明主体结构形式：整体现浇一至三跨闭合框架结构主体结构设计使用年限：100 年安全等级：一级抗震设防分类：乙类抗震设防烈度：8 度，第一组抗震等级：二级防水等级：二级结构混凝土抗渗等级:P6钢筋混凝土结构裂缝控制等级：三...
