管廊施工测量方案

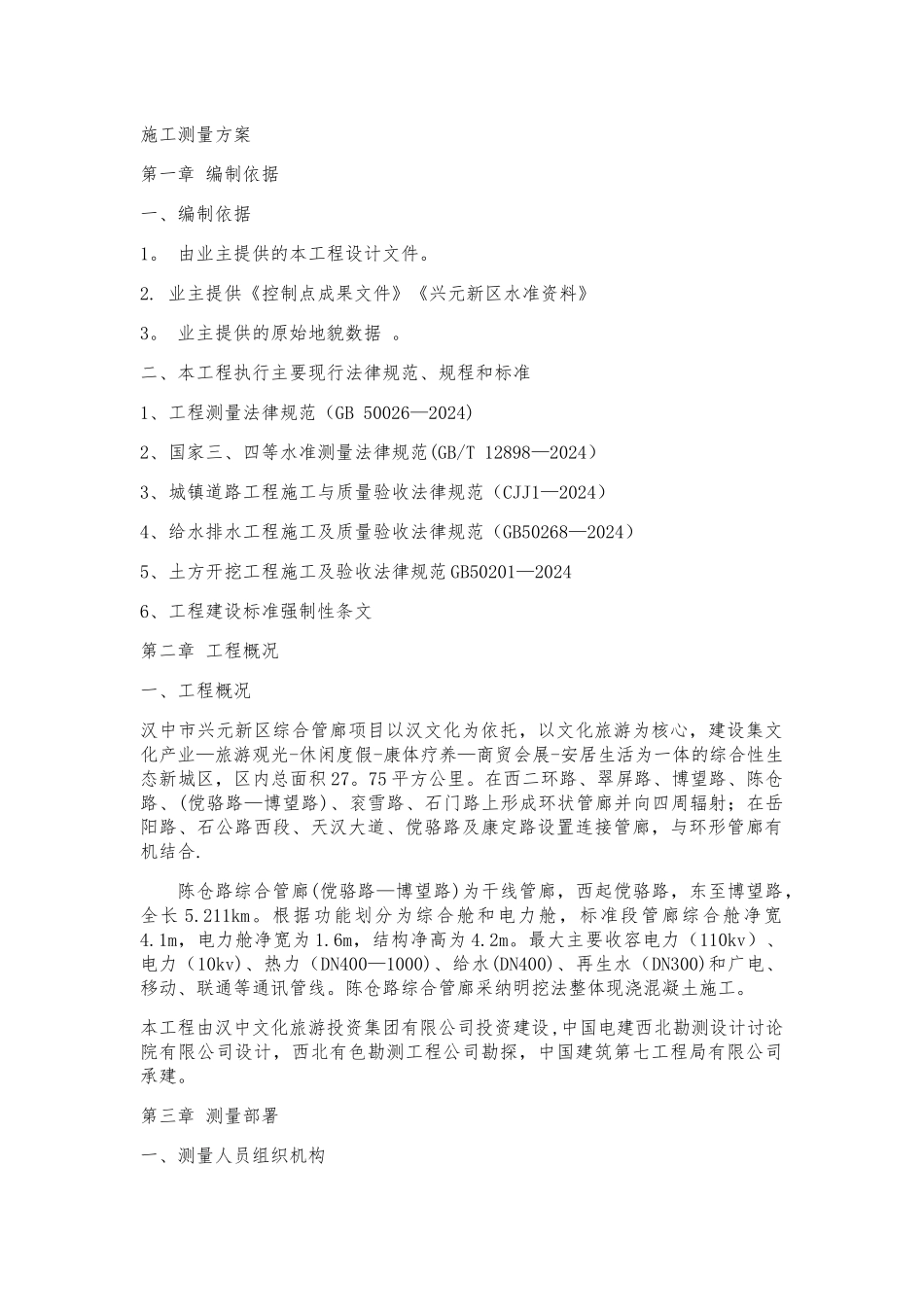

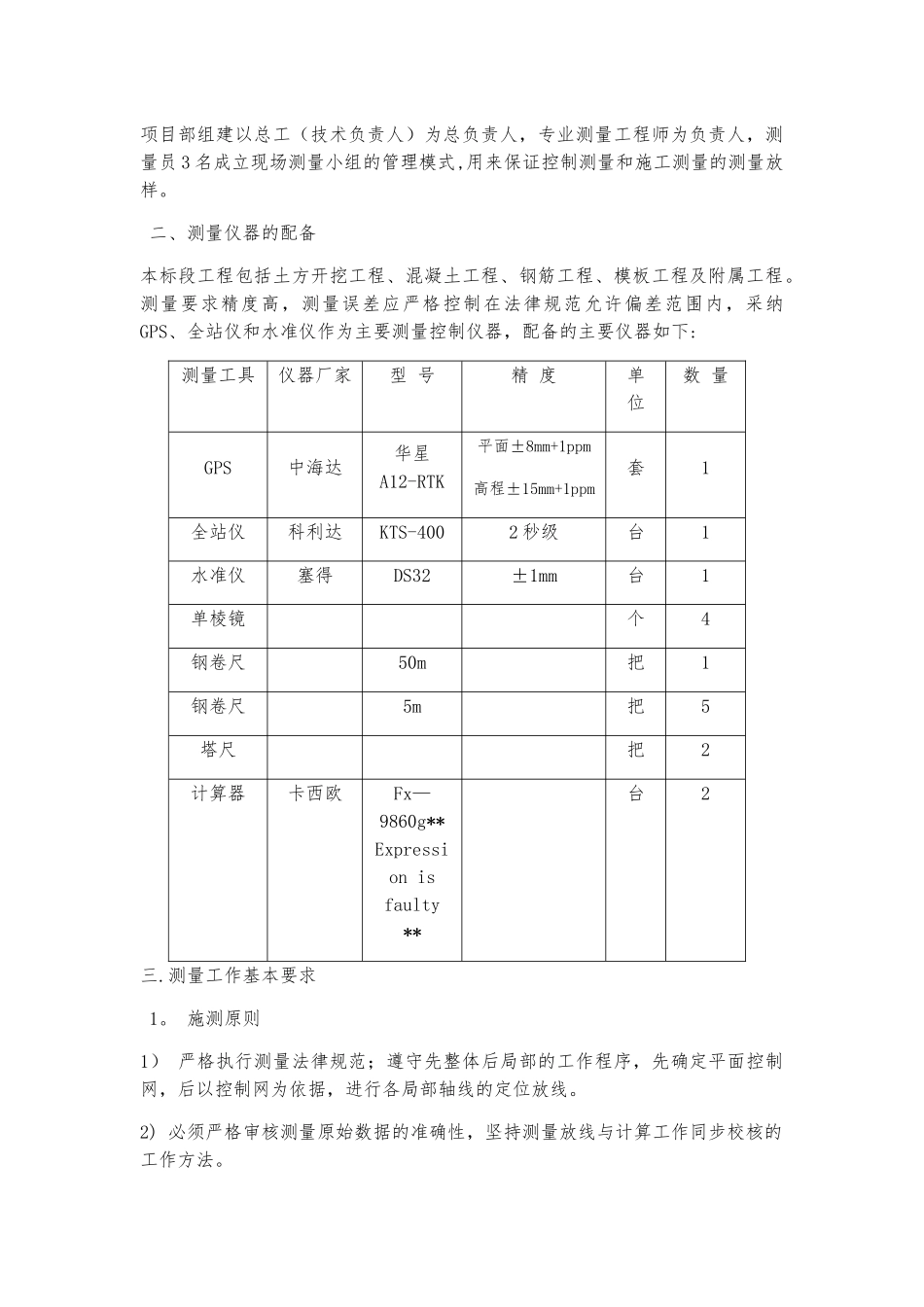

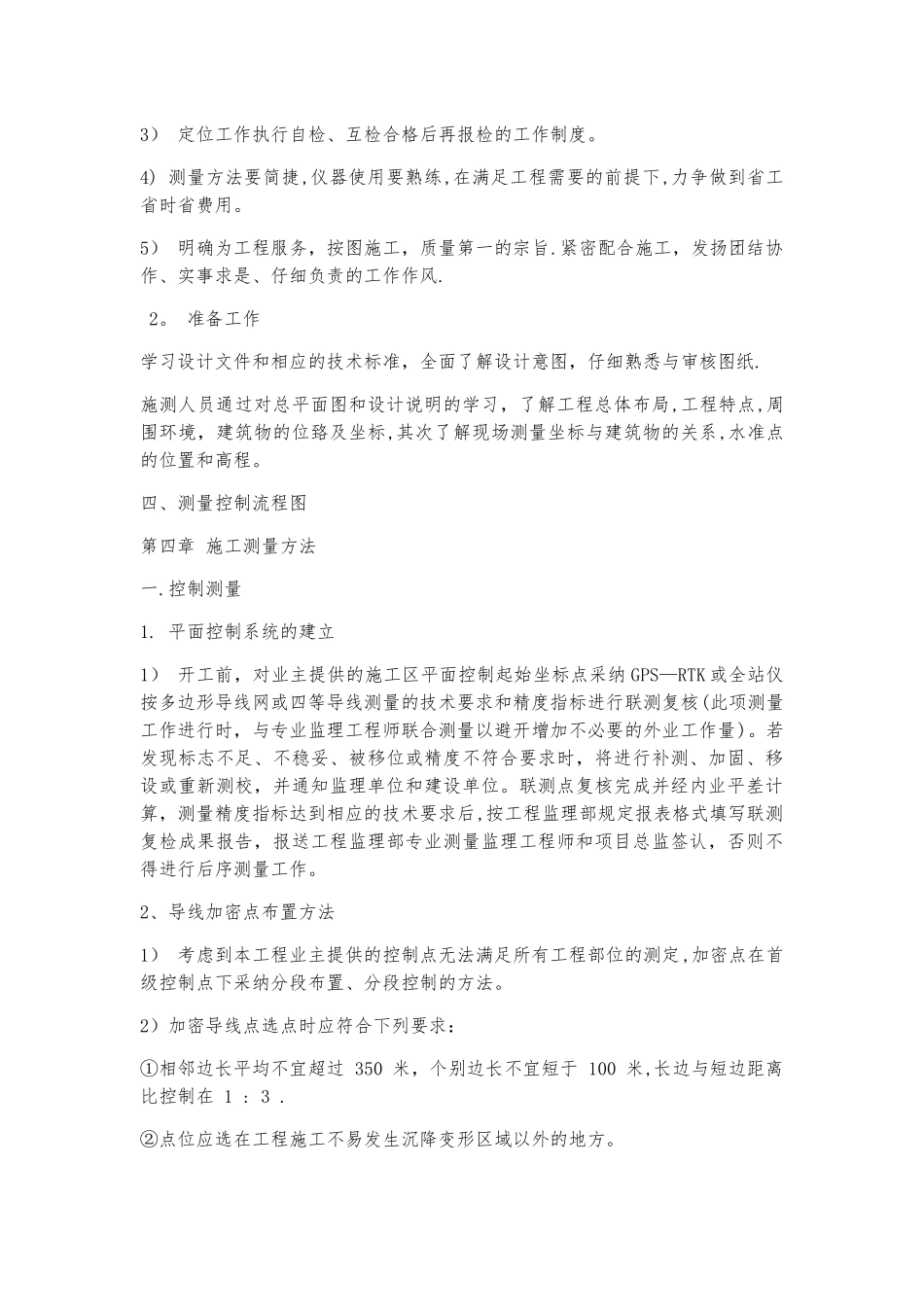

施工测量方案 第一章 编制依据一、编制依据 1。 由业主提供的本工程设计文件。2. 业主提供《控制点成果文件》《兴元新区水准资料》3。 业主提供的原始地貌数据 。二、本工程执行主要现行法律规范、规程和标准 1、工程测量法律规范（GB 50026—2024) 2、国家三、四等水准测量法律规范(GB/T 12898—2024） 3、城镇道路工程施工与质量验收法律规范（CJJ1—2024）4、给水排水工程施工及质量验收法律规范（GB50268—2024）5、土方开挖工程施工及验收法律规范 GB50201—2024 6、工程建设标准强制性条文 第二章 工程概况一、工程概况汉中市兴元新区综合管廊项目以汉文化为依托，以文化旅游为核心，建设集文化产业—旅游观光-休闲度假-康体疗养—商贸会展-安居生活为一体的综合性生态新城区，区内总面积 27。75 平方公里。在西二环路、翠屏路、博望路、陈仓路、(傥骆路—博望路)、衮雪路、石门路上形成环状管廊并向四周辐射；在岳阳路、石公路西段、天汉大道、傥骆路及康定路设置连接管廊，与环形管廊有机结合.陈仓路综合管廊(傥骆路—博望路)为干线管廊，西起傥骆路，东至博望路，全长 5.211km。根据功能划分为综合舱和电力舱，标准段管廊综合舱净宽4.1m，电力舱净宽为 1.6m，结构净高为 4.2m。最大主要收容电力（110kv）、电力（10kv)、热力（DN400—1000)、给水(DN400)、再生水（DN300)和广电、移动、联通等通讯管线。陈仓路综合管廊采纳明挖法整体现浇混凝土施工。本工程由汉中文化旅游投资集团有限公司投资建设,中国电建西北勘测设计讨论院有限公司设计，西北有色勘测工程公司勘探，中国建筑第七工程局有限公司承建。第三章 测量部署一、测量人员组织机构 项目部组建以总工（技术负责人）为总负责人，专业测量工程师为负责人，测量员 3 名成立现场测量小组的管理模式,用来保证控制测量和施工测量的测量放样。 二、测量仪器的配备 本标段工程包括土方开挖工程、混凝土工程、钢筋工程、模板工程及附属工程。测量要求精度高，测量误差应严格控制在法律规范允许偏差范围内，采纳GPS、全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下:测量工具仪器厂家型 号精 度单 位数 量GPS中海达华星 A12-RTK平面±8mm+1ppm高程±15mm+1ppm套1全站仪科利达KTS-4002 秒级台1水准仪塞得DS32±1mm台1单棱镜个4钢卷尺50m把1钢卷尺5m把5塔尺把2计算器卡西欧Fx—9860g**Expression isfaulty**台2三.测量工作基本要求 1。 施测原...
