管沟土方开挖方案

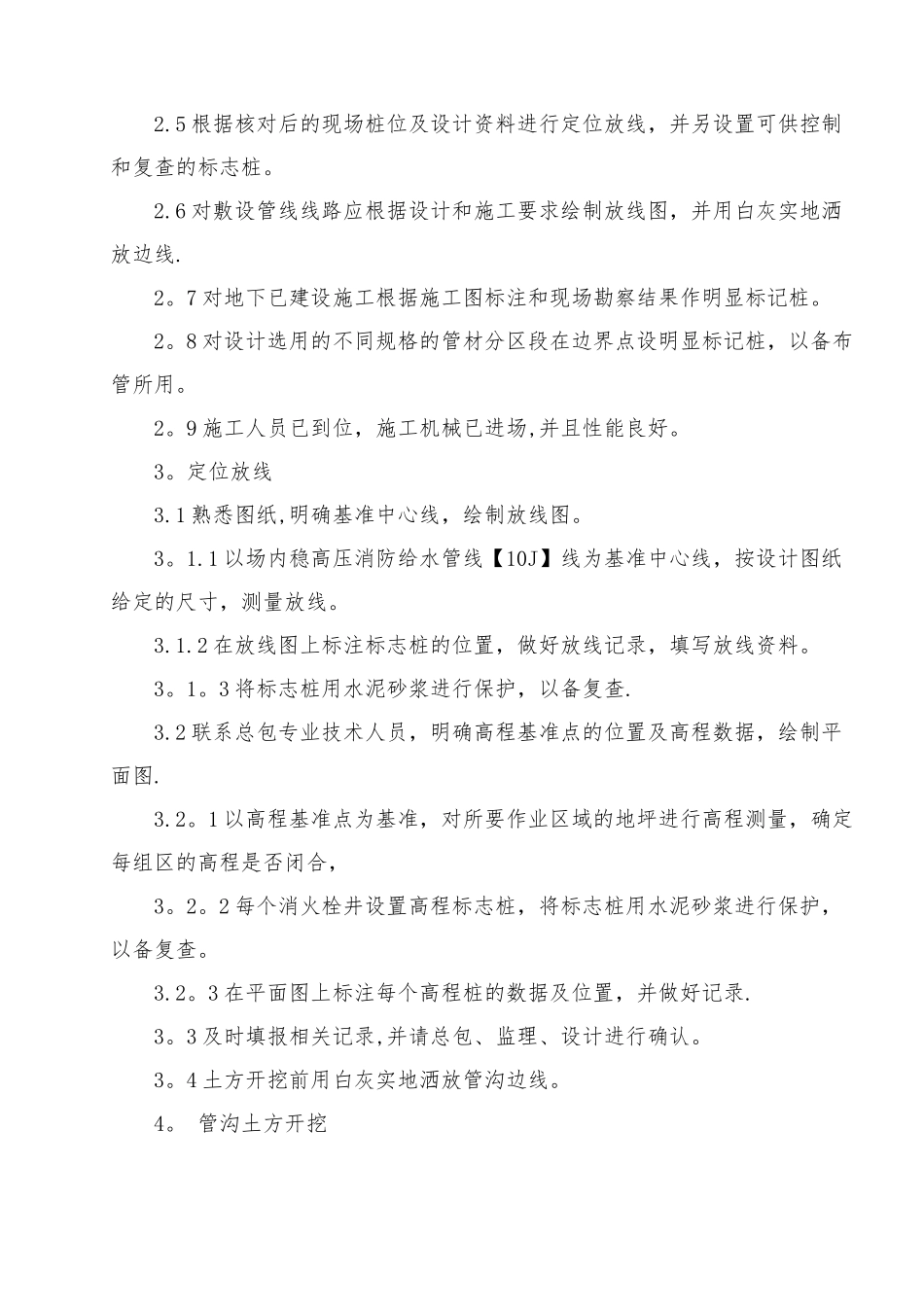

目 录1、工程概况2、施工准备3、定位放线4、管沟土方开挖5、管线下沟及回填6、阀井施工7、安全措施1。工程简介 本工程施工范围为新疆新业能源化工 BDO 项目—给排水管网工程.该工程包括：生产给水管、生活给水管、高压消防管道、BDO 循环给水管、BDO 循环水回水管、生活污水排水管、地坪冲洗水及雨水排水管、甲醛 BYD 地坪冲洗无压排水管，新管道安装、阀门井砌筑、消火栓等附属构配件的安装。2。施工准备：2.1 编制依据2。1.1 依据设计图纸.2.1.2 根据《给水排水管道工程施工及验收法律规范》GB50268-20242。2 仔细熟悉施工图纸,由项目技术负责人向项目技术人员、质量检查员、安全员以及各技术专业施工班组长进行图纸、施工方法、技术措施、施工工艺、操作要点和安全生产等方面的安全及技术交底。2。3 开挖动土前，应办理动土手续。2.4 在测量放线开挖前应掌握管道沿线的下列情况和资料：2.4。1 现场地形、地貌、各种管线和其他设施的情况。2.4.2 工程地质和水文地质情况.2.4.3 工程用地、交通运输条件.2.5 根据核对后的现场桩位及设计资料进行定位放线，并另设置可供控制和复查的标志桩。2.6 对敷设管线线路应根据设计和施工要求绘制放线图，并用白灰实地洒放边线.2。7 对地下已建设施工根据施工图标注和现场勘察结果作明显标记桩。2。8 对设计选用的不同规格的管材分区段在边界点设明显标记桩，以备布管所用。2。9 施工人员已到位，施工机械已进场,并且性能良好。3。定位放线3.1 熟悉图纸,明确基准中心线，绘制放线图。3。1.1 以场内稳高压消防给水管线【10J】线为基准中心线，按设计图纸给定的尺寸，测量放线。3.1.2 在放线图上标注标志桩的位置，做好放线记录，填写放线资料。3。1。3 将标志桩用水泥砂浆进行保护，以备复查.3.2 联系总包专业技术人员，明确高程基准点的位置及高程数据，绘制平面图.3.2。1 以高程基准点为基准，对所要作业区域的地坪进行高程测量，确定每组区的高程是否闭合，3。2。2 每个消火栓井设置高程标志桩，将标志桩用水泥砂浆进行保护，以备复查。3.2。3 在平面图上标注每个高程桩的数据及位置，并做好记录.3。3 及时填报相关记录,并请总包、监理、设计进行确认。3。4 土方开挖前用白灰实地洒放管沟边线。4。 管沟土方开挖4.1 管沟开挖前应将施工范围内的土堆、草木等清理洁净，并用推土机加以平整。4。2 考虑管沟土方开挖工作量较大,为保证工期,采纳机械开挖,现场配专人指挥,以免...
