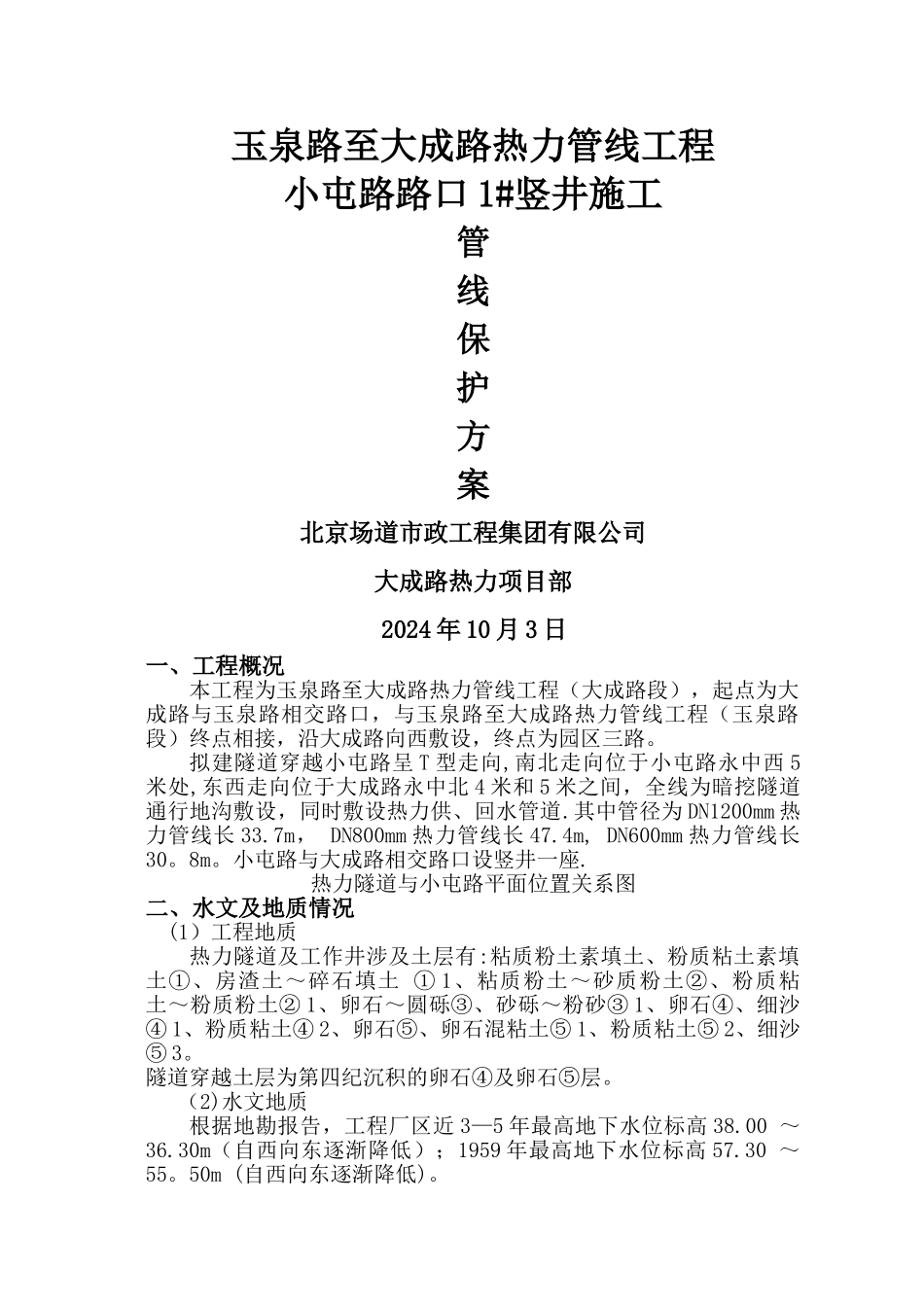

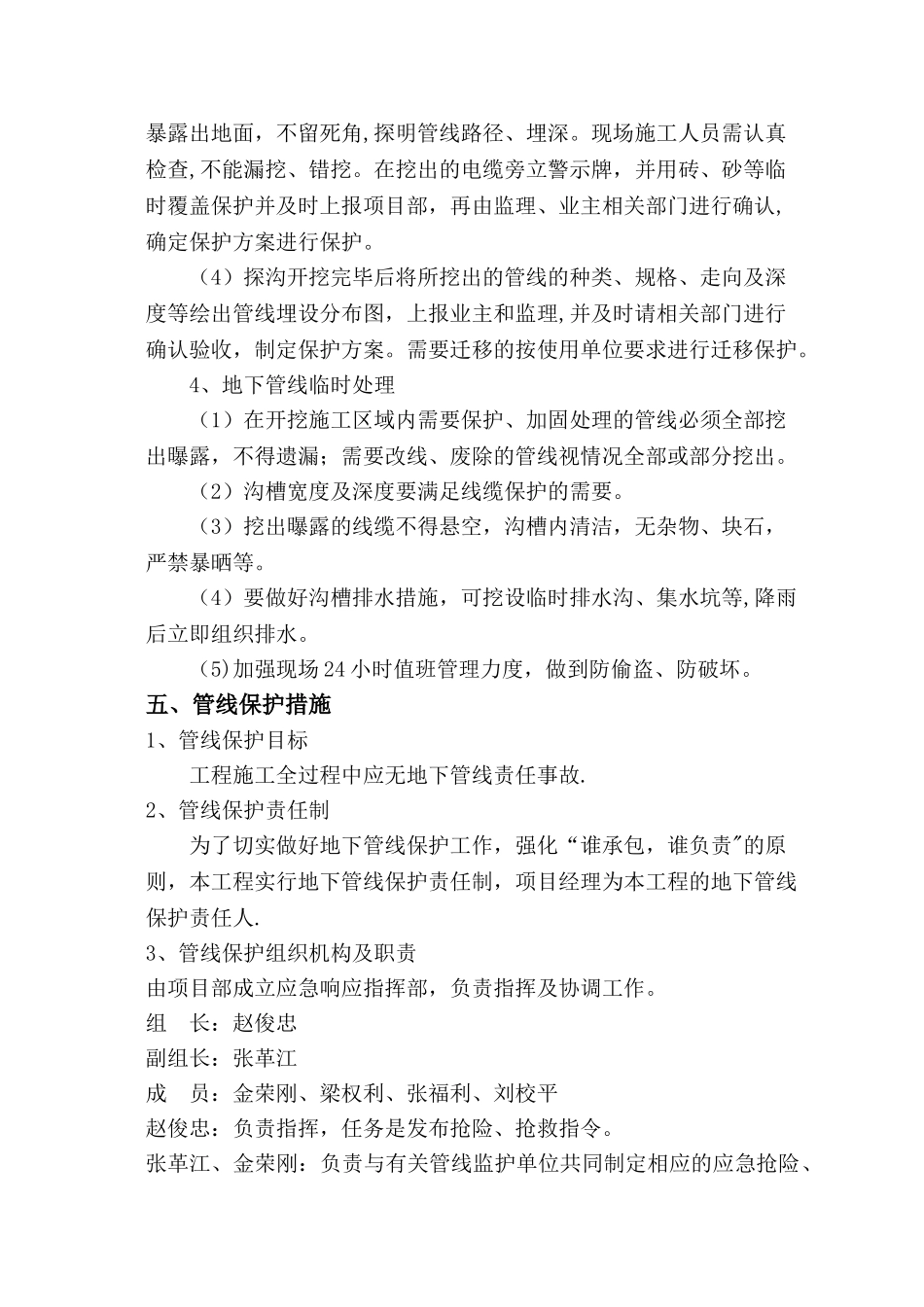

玉泉路至大成路热力管线工程小屯路路口 1#竖井施工管线保护方案北京场道市政工程集团有限公司大成路热力项目部2024 年 10 月 3 日一、工程概况本工程为玉泉路至大成路热力管线工程（大成路段），起点为大成路与玉泉路相交路口，与玉泉路至大成路热力管线工程（玉泉路段）终点相接，沿大成路向西敷设，终点为园区三路。拟建隧道穿越小屯路呈 T 型走向,南北走向位于小屯路永中西 5米处,东西走向位于大成路永中北 4 米和 5 米之间，全线为暗挖隧道通行地沟敷设，同时敷设热力供、回水管道.其中管径为 DN1200mm 热力管线长 33.7m， DN800mm 热力管线长 47.4m, DN600mm 热力管线长30。8m。小屯路与大成路相交路口设竖井一座.热力隧道与小屯路平面位置关系图二、水文及地质情况(1）工程地质热力隧道及工作井涉及土层有:粘质粉土素填土、粉质粘土素填土①、房渣土～碎石填土 ① 1、粘质粉土～砂质粉土②、粉质粘土～粉质粉土② 1、卵石～圆砾③、砂砾～粉砂③ 1、卵石④、细沙④ 1、粉质粘土④ 2、卵石⑤、卵石混粘土⑤ 1、粉质粘土⑤ 2、细沙⑤ 3。 隧道穿越土层为第四纪沉积的卵石④及卵石⑤层。（2)水文地质根据地勘报告，工程厂区近 3—5 年最高地下水位标高 38.00 ～ 36.30m（自西向东逐渐降低）；1959 年最高地下水位标高 57.30 ～ 55。50m (自西向东逐渐降低)。 地下水埋藏较深，隧道穿越无地下水 工程地质剖面图三、小屯路概况小屯路为城市主干路，设计行车速度为 40-50KM/H，道路最大纵坡为 0。28％，地势较为平缓,路口渠化段横断面宽 60m，横断面布置形式为 4m（人行道)+7m(辅路)+2。5m（分隔带）+0。5m（路缘带)+5m×3(机动车道）+0。5m(路缘带）+5.5m(中央分隔带）+ 0。5m（路缘带）+3.5×3(机动车道）+0.5m(路缘带）+2。5m（分隔带）+7m(辅路）+ 4m(人行道）=60m四、地下管线调查及探挖工作1、现场情况咨询向地方相关部门、业主、监理单位的相关人员认真咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。如有可能，请他们提供相应的图纸资料,以此作为制定地下管线处理方案的依据.2、地下管线探挖之前先进行无线探测来确定地下管线的位置后,再在地面做好颜色标识。确定管线位置后施工区域内不得堆放各种物资、设备，各种机械.3、探沟开挖(1)探沟开挖必须采纳人工探挖,探挖为十字形，探挖深度为2m，宽 0.8m，用铁锨轻轻挖掘，不得用镐. 开挖时重点放在燃气管线、电缆井...
