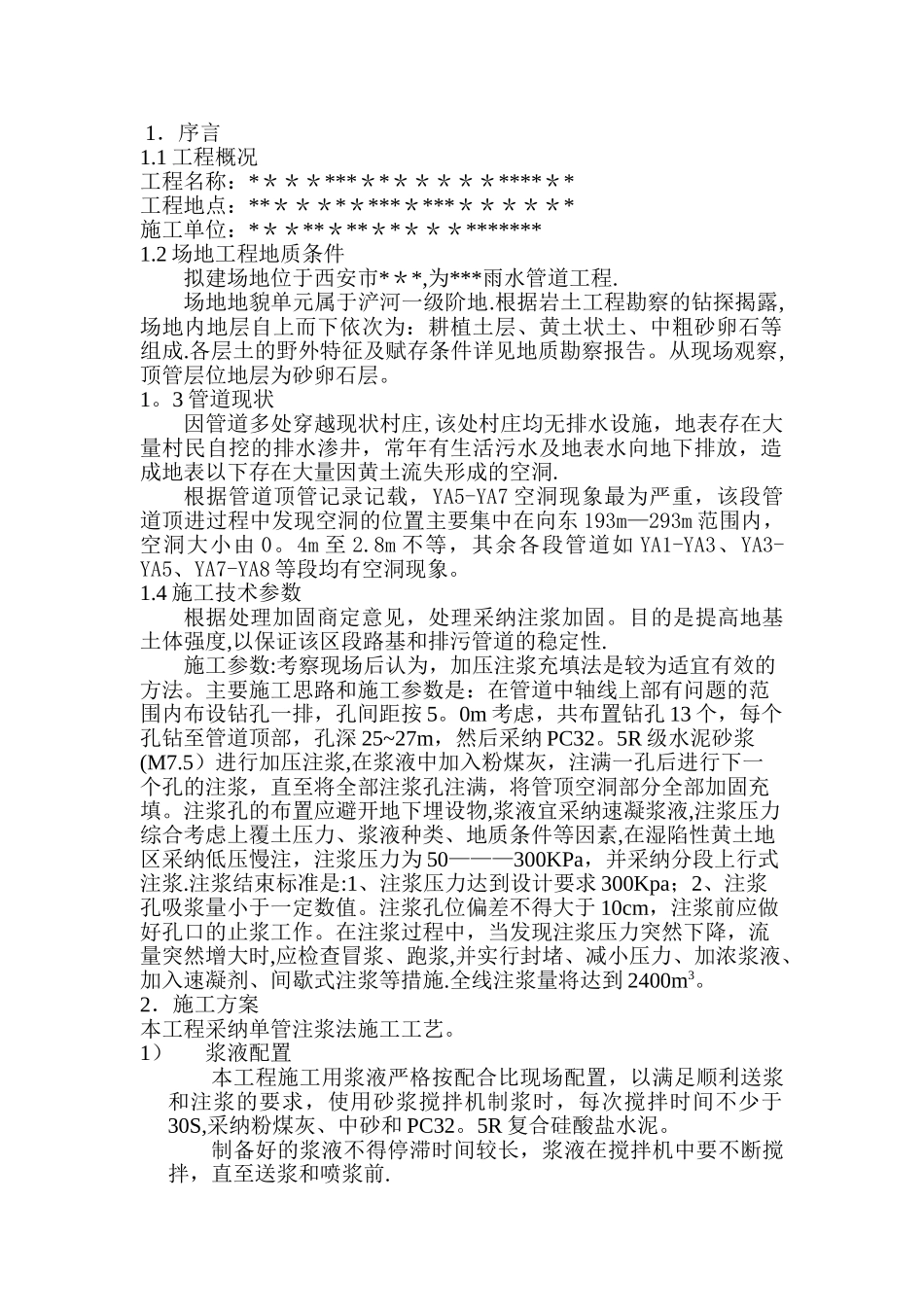

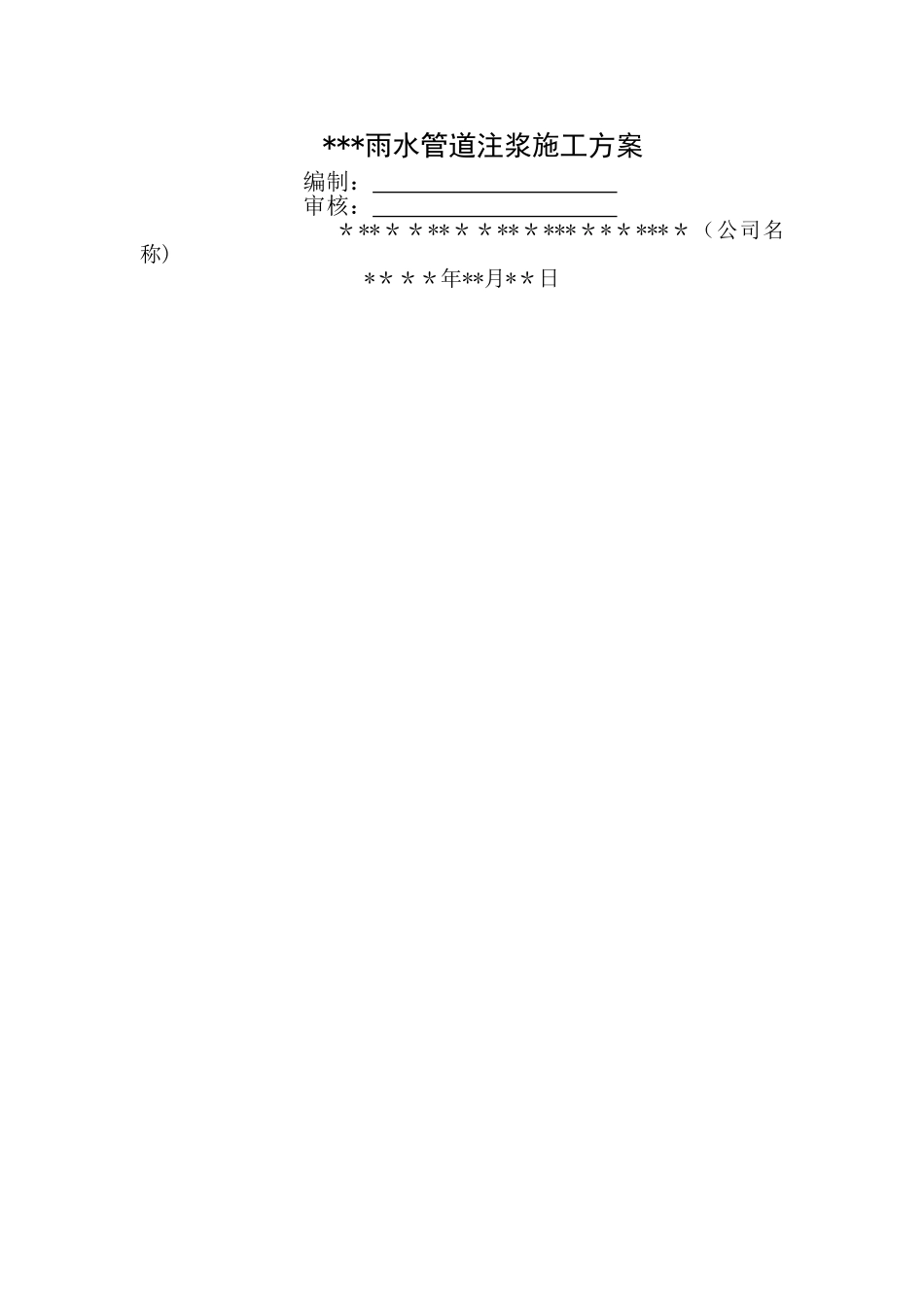

***雨水管道注浆施工方案编制： 审核： ＊**＊＊**＊＊**＊***＊*＊***＊（公司名称)*＊＊＊年**月*＊日 1．序言1.1 工程概况工程名称：*＊＊＊***＊*＊＊＊＊＊****＊*工程地点：**＊＊＊*＊***＊***＊＊＊＊＊*施工单位：*＊＊**＊**＊*＊＊＊*******1.2 场地工程地质条件拟建场地位于西安市*＊*,为***雨水管道工程.场地地貌单元属于浐河一级阶地.根据岩土工程勘察的钻探揭露,场地内地层自上而下依次为：耕植土层、黄土状土、中粗砂卵石等组成.各层土的野外特征及赋存条件详见地质勘察报告。从现场观察,顶管层位地层为砂卵石层。1。3 管道现状因管道多处穿越现状村庄,该处村庄均无排水设施，地表存在大量村民自挖的排水渗井，常年有生活污水及地表水向地下排放，造成地表以下存在大量因黄土流失形成的空洞.根据管道顶管记录记载，YA5-YA7 空洞现象最为严重，该段管道顶进过程中发现空洞的位置主要集中在向东 193m—293m 范围内，空洞大小由 0。4m 至 2.8m 不等，其余各段管道如 YA1-YA3、YA3-YA5、YA7-YA8 等段均有空洞现象。1.4 施工技术参数根据处理加固商定意见，处理采纳注浆加固。目的是提高地基土体强度,以保证该区段路基和排污管道的稳定性.施工参数:考察现场后认为，加压注浆充填法是较为适宜有效的方法。主要施工思路和施工参数是：在管道中轴线上部有问题的范围内布设钻孔一排，孔间距按 5。0m 考虑，共布置钻孔 13 个，每个孔钻至管道顶部，孔深 25~27m，然后采纳 PC32。5R 级水泥砂浆(M7.5）进行加压注浆,在浆液中加入粉煤灰，注满一孔后进行下一个孔的注浆，直至将全部注浆孔注满，将管顶空洞部分全部加固充填。注浆孔的布置应避开地下埋设物,浆液宜采纳速凝浆液,注浆压力综合考虑上覆土压力、浆液种类、地质条件等因素,在湿陷性黄土地区采纳低压慢注，注浆压力为 50———300KPa，并采纳分段上行式注浆.注浆结束标准是:1、注浆压力达到设计要求 300Kpa；2、注浆孔吸浆量小于一定数值。注浆孔位偏差不得大于 10cm，注浆前应做好孔口的止浆工作。在注浆过程中，当发现注浆压力突然下降，流量突然增大时,应检查冒浆、跑浆,并实行封堵、减小压力、加浓浆液、加入速凝剂、间歇式注浆等措施.全线注浆量将达到 2400m3。2．施工方案本工程采纳单管注浆法施工工艺。1）浆液配置本工程施工用浆液严格按配合比现场配置，以满足顺利送浆和注浆的要求，使用砂浆搅拌机制浆时，每次搅拌时间不少于30S,采纳粉煤灰、中...
