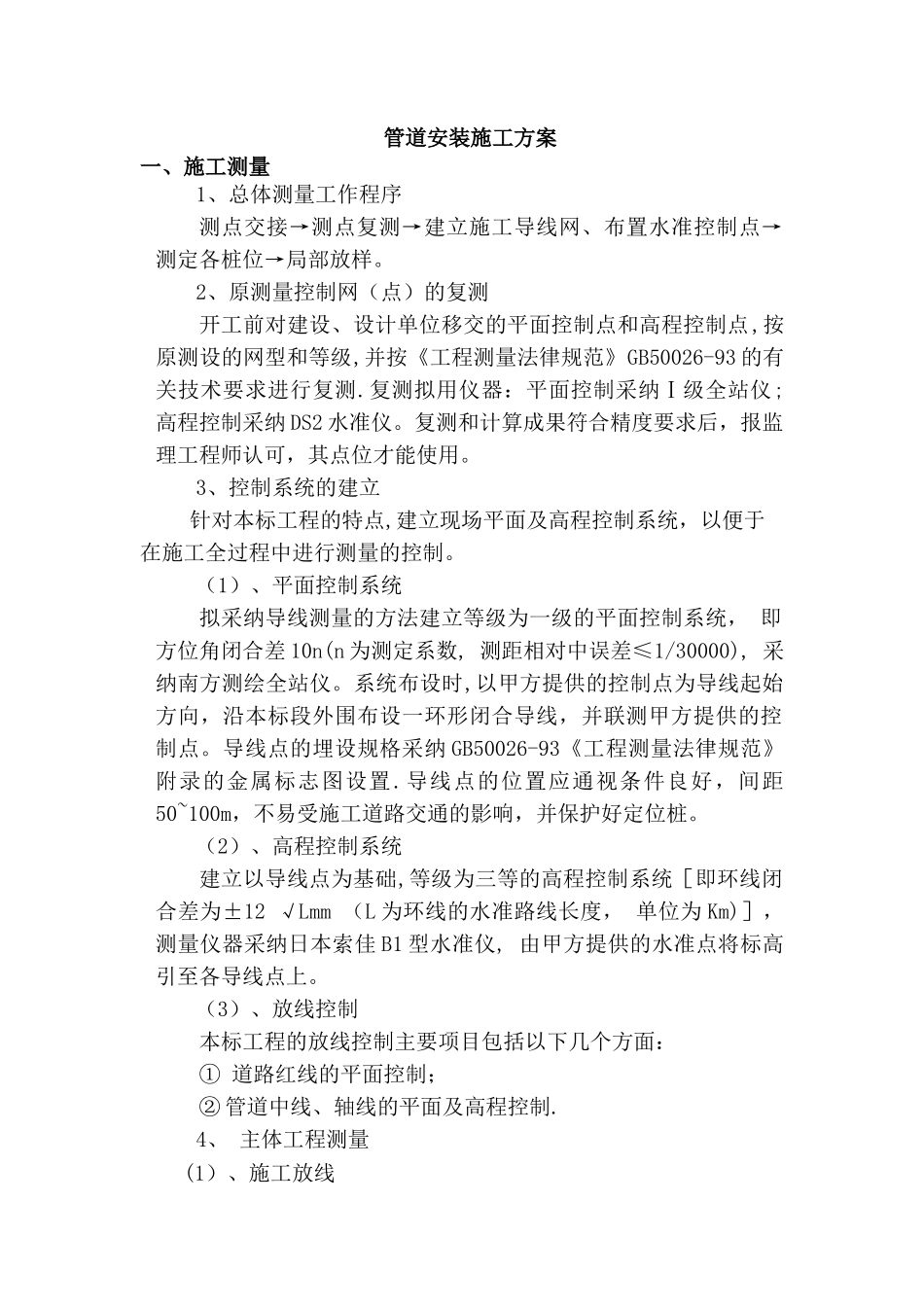

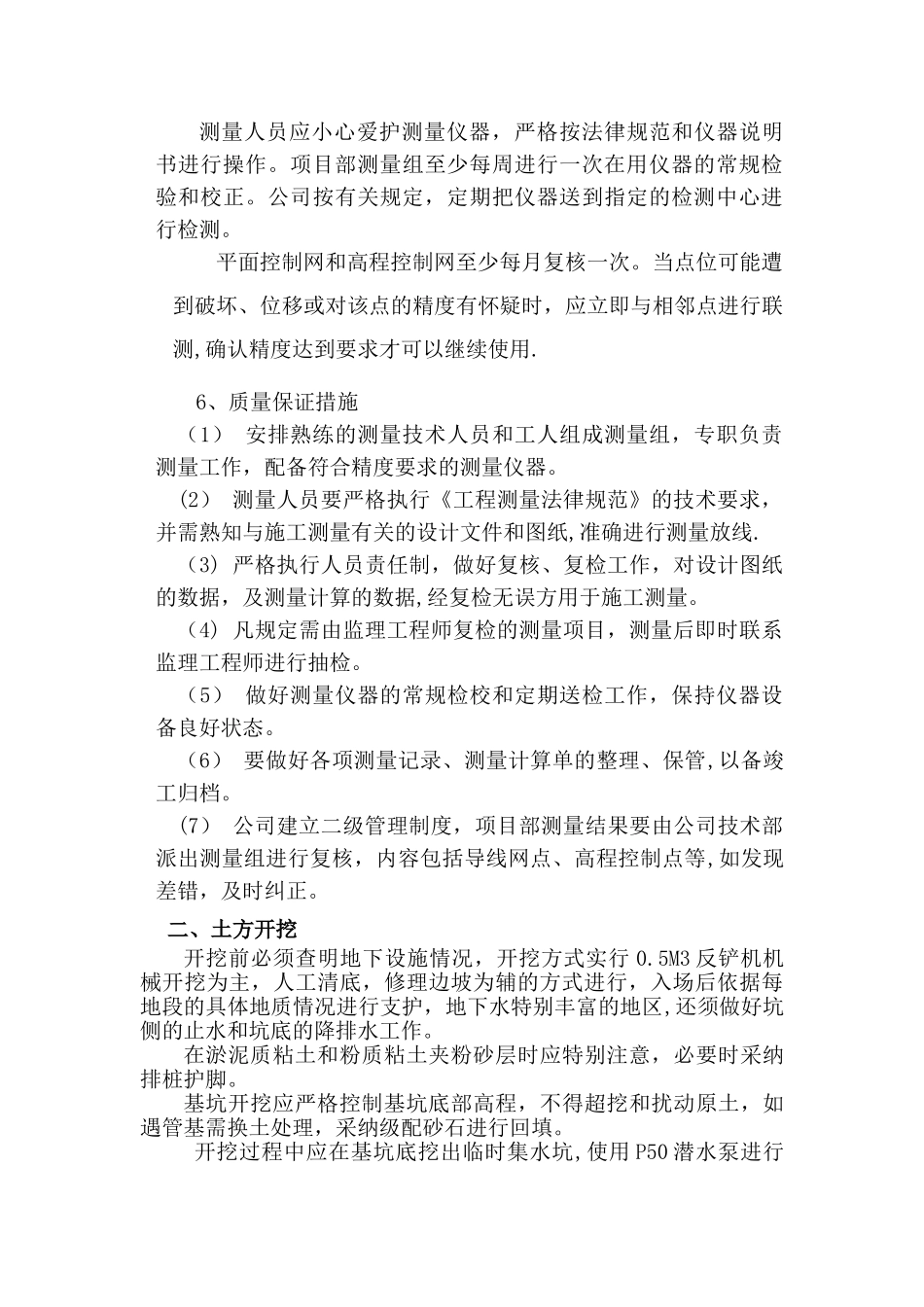

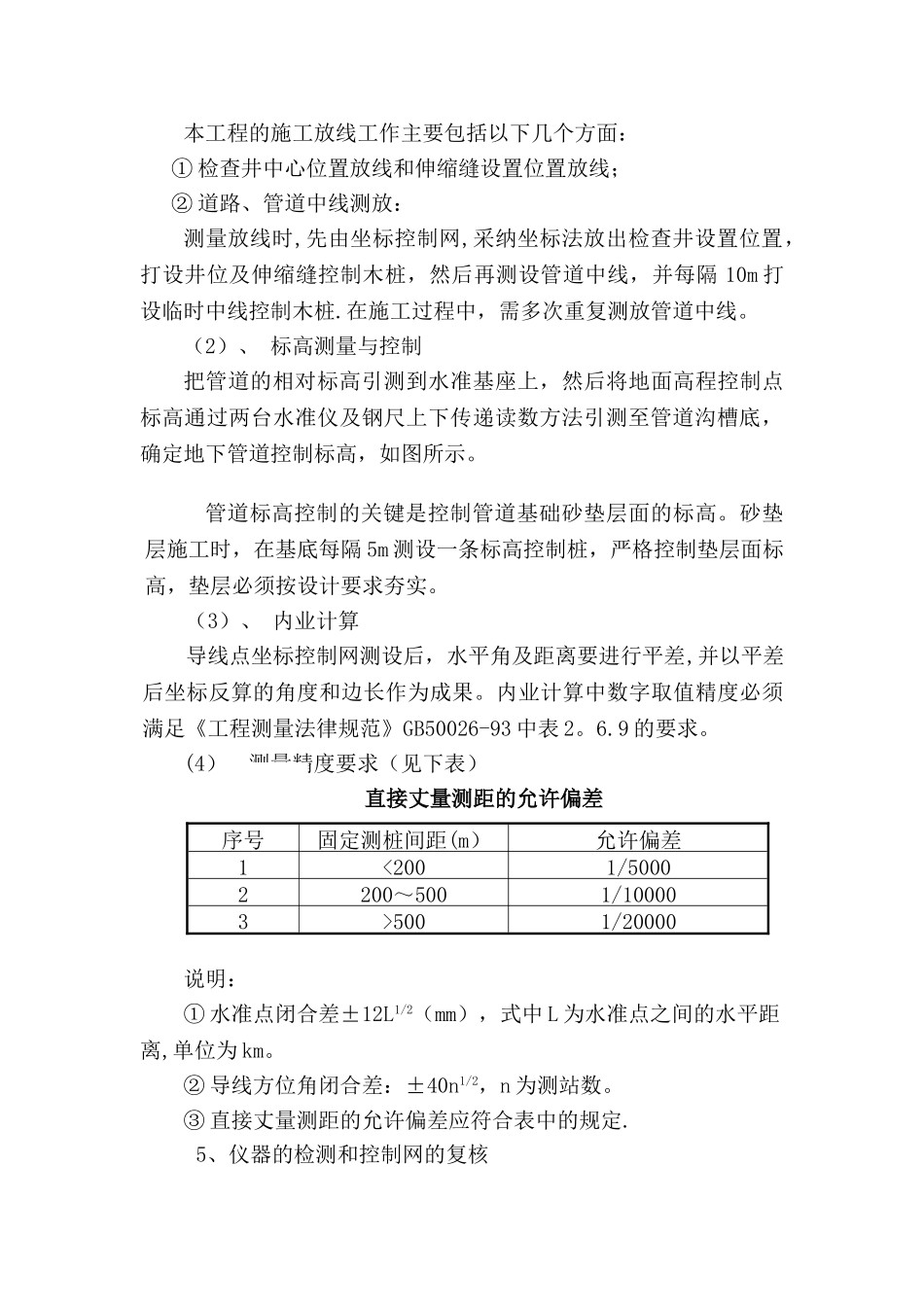

管道安装施工方案一、施工测量1、总体测量工作程序测点交接→测点复测→建立施工导线网、布置水准控制点→测定各桩位→局部放样。2、原测量控制网（点）的复测开工前对建设、设计单位移交的平面控制点和高程控制点,按原测设的网型和等级,并按《工程测量法律规范》GB50026-93 的有关技术要求进行复测.复测拟用仪器：平面控制采纳Ⅰ级全站仪;高程控制采纳 DS2 水准仪。复测和计算成果符合精度要求后，报监理工程师认可，其点位才能使用。3、控制系统的建立针对本标工程的特点,建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。（1）、平面控制系统拟采纳导线测量的方法建立等级为一级的平面控制系统， 即方位角闭合差 10n(n 为测定系数, 测距相对中误差≤1/30000), 采纳南方测绘全站仪。系统布设时,以甲方提供的控制点为导线起始方向，沿本标段外围布设一环形闭合导线，并联测甲方提供的控制点。导线点的埋设规格采纳 GB50026-93《工程测量法律规范》附录的金属标志图设置.导线点的位置应通视条件良好，间距50~100m，不易受施工道路交通的影响，并保护好定位桩。（2）、高程控制系统建立以导线点为基础,等级为三等的高程控制系统［即环线闭合差为±12 √Lmm （L 为环线的水准路线长度， 单位为 Km)］， 测量仪器采纳日本索佳 B1 型水准仪, 由甲方提供的水准点将标高引至各导线点上。（3）、放线控制本标工程的放线控制主要项目包括以下几个方面：① 道路红线的平面控制；② 管道中线、轴线的平面及高程控制.4、 主体工程测量(1）、施工放线本工程的施工放线工作主要包括以下几个方面：① 检查井中心位置放线和伸缩缝设置位置放线；② 道路、管道中线测放：测量放线时,先由坐标控制网,采纳坐标法放出检查井设置位置，打设井位及伸缩缝控制木桩，然后再测设管道中线，并每隔 10m 打设临时中线控制木桩.在施工过程中，需多次重复测放管道中线。（2）、 标高测量与控制把管道的相对标高引测到水准基座上，然后将地面高程控制点标高通过两台水准仪及钢尺上下传递读数方法引测至管道沟槽底，确定地下管道控制标高，如图所示。管道标高控制的关键是控制管道基础砂垫层面的标高。砂垫层施工时，在基底每隔 5m 测设一条标高控制桩，严格控制垫层面标高，垫层必须按设计要求夯实。（3）、 内业计算导线点坐标控制网测设后，水平角及距离要进行平差,并以平差后坐标反算的角度和边长作为成果。内业计算中数字取值...
