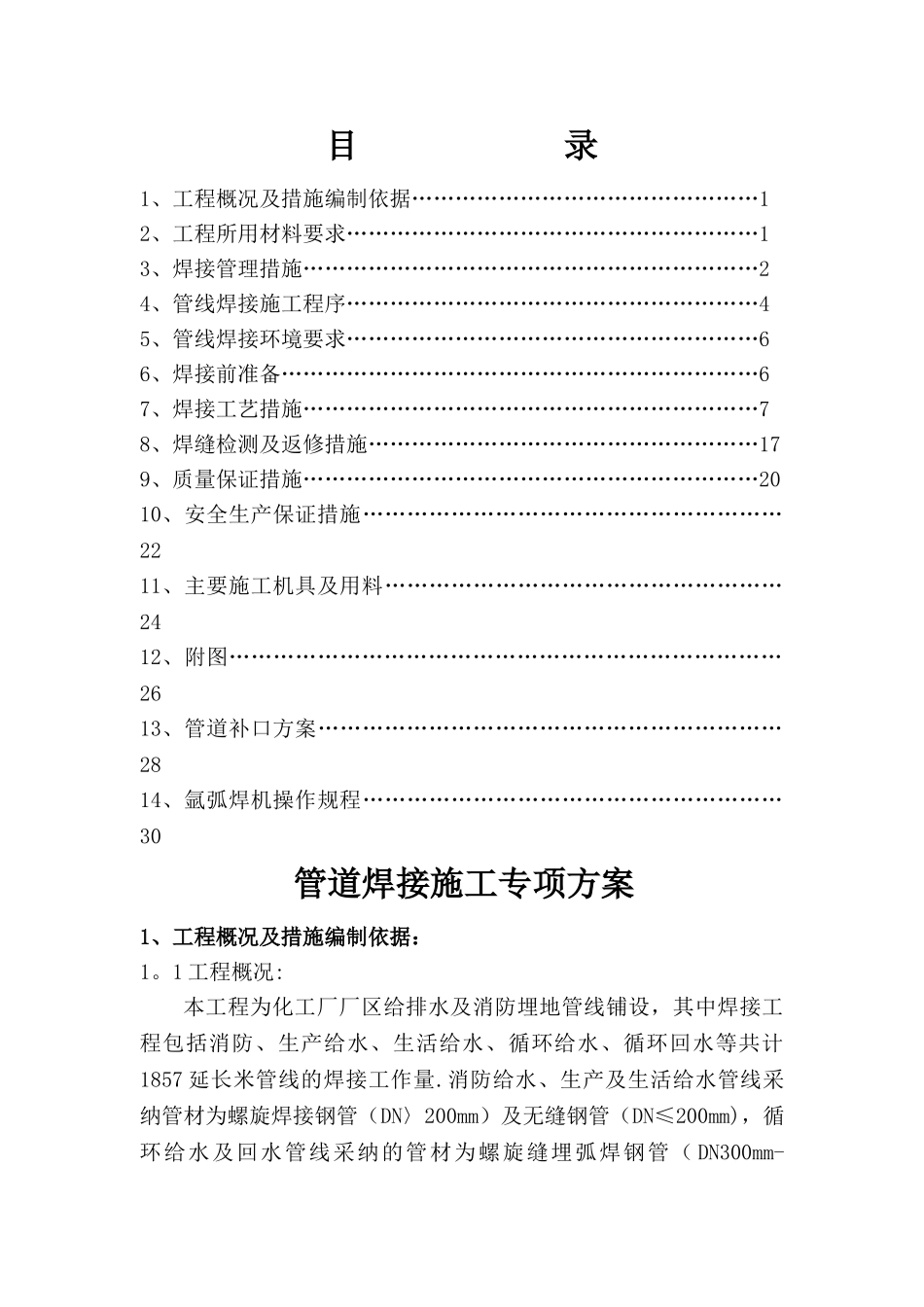

目 录1、工程概况及措施编制依据…………………………………………12、工程所用材料要求…………………………………………………13、焊接管理措施………………………………………………………24、管线焊接施工程序…………………………………………………45、管线焊接环境要求…………………………………………………66、焊接前准备…………………………………………………………67、焊接工艺措施………………………………………………………78、焊缝检测及返修措施………………………………………………179、质量保证措施………………………………………………………2010、安全生产保证措施…………………………………………………2211、主要施工机具及用料………………………………………………2412、附图…………………………………………………………………2613、管道补口方案………………………………………………………2814、氩弧焊机操作规程…………………………………………………30管道焊接施工专项方案1、工程概况及措施编制依据：1。1 工程概况:本工程为化工厂厂区给排水及消防埋地管线铺设，其中焊接工程包括消防、生产给水、生活给水、循环给水、循环回水等共计1857 延长米管线的焊接工作量.消防给水、生产及生活给水管线采纳管材为螺旋焊接钢管（DN〉200mm）及无缝钢管（DN≤200mm)，循环给水及回水管线采纳的管材为螺旋缝埋弧焊钢管（ DN300mm-DN800mm）。焊接工程涉及的管道材质主要有 Q235B（螺旋缝焊接管)、20＃钢（无缝钢管）。本次焊接工程主要是管道口焊接，管道工艺介质为消防及生产生活用水，焊接方法采纳手工电弧焊（两道成型）焊接。由于焊接工作量较大，因此必须制定科学合理的焊接技术方案,严格按焊接工艺评定和焊接作业指导书以及焊接规程进行施焊，加大焊接质量管理与奖惩力度，把好焊接质量关。1.2 编制依据：1.2.1 化工厂厂区给排水及消防管线施工图（中间资料）。1。2。2 《石油化工给水排水管道工程施工及验收法律规范》（SH3533-2024）2 、工程所用材料要求：2.1 管材、管件必须具有出厂合格证或质量证明书。材质合格证应包括钢号、炉批号、规格、化学成分、力学性能、供货状态及材料标准号。本工程中，螺旋焊接管材质为 Q235B 碳素钢，无缝钢管材质为 20＃碳素钢。2。2 管材、管件的表面应无裂纹、缩孔、折叠、重皮等缺陷.若表面存在局部锈蚀或凹陷时，亦应必须保证管材的最小壁厚。2.3 焊材的...
