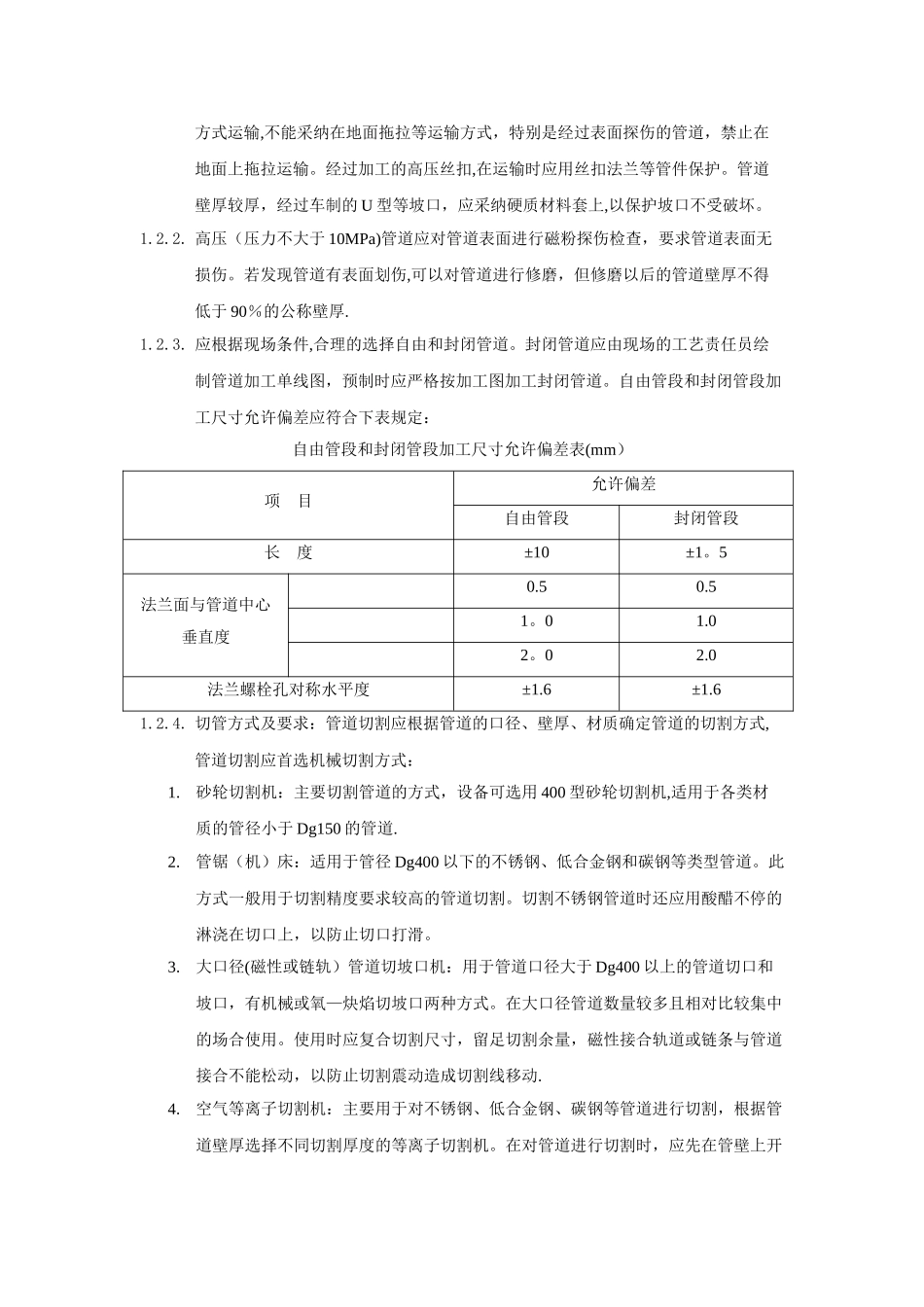

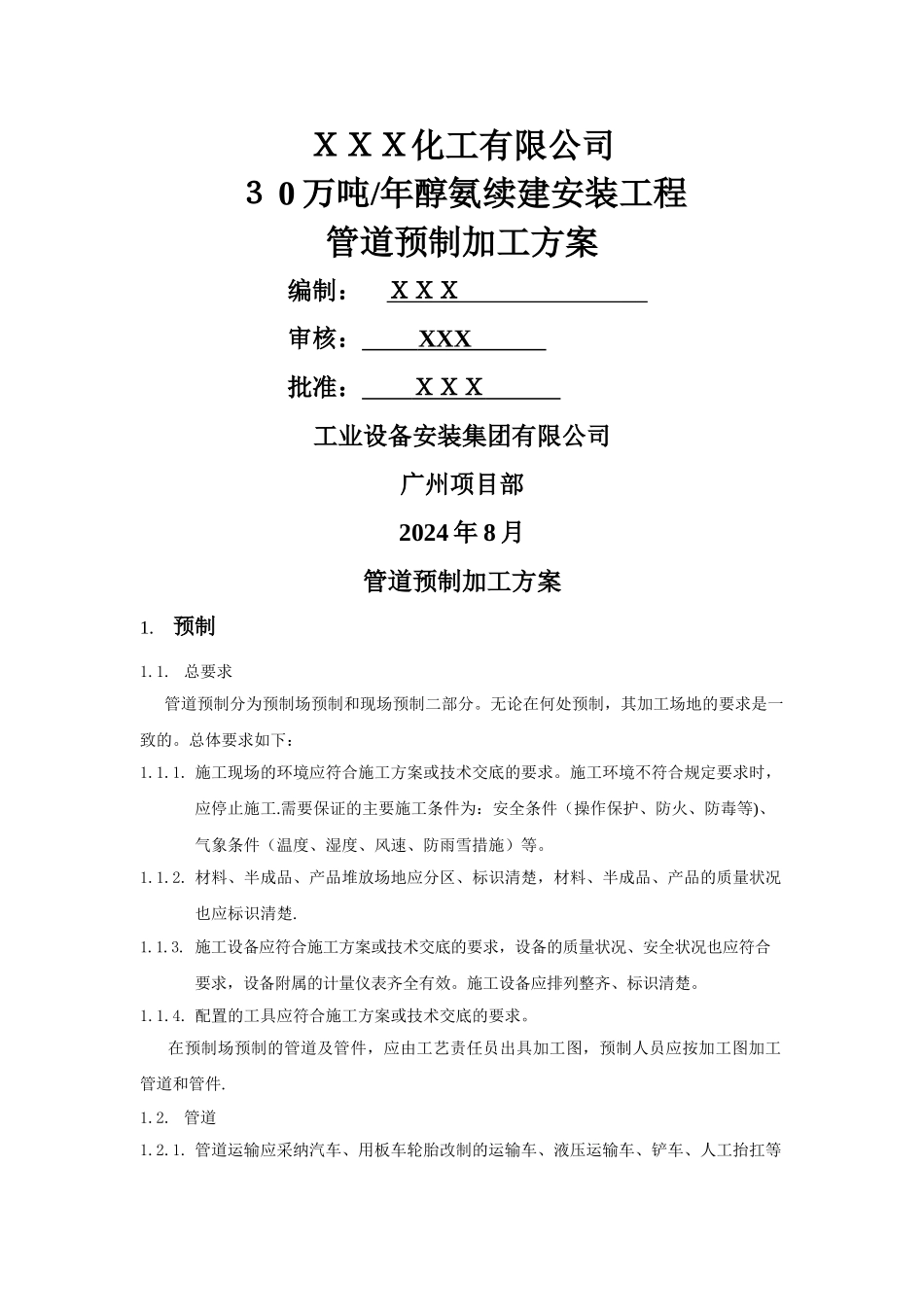

ＸＸＸ化工有限公司３ 0 万吨/年醇氨续建安装工程管道预制加工方案编制： ＸＸＸ 审核： XXX 批准： ＸＸＸ 工业设备安装集团有限公司广州项目部2024 年 8 月管道预制加工方案1.预制1.1. 总要求管道预制分为预制场预制和现场预制二部分。无论在何处预制，其加工场地的要求是一致的。总体要求如下：1.1.1. 施工现场的环境应符合施工方案或技术交底的要求。施工环境不符合规定要求时，应停止施工.需要保证的主要施工条件为：安全条件（操作保护、防火、防毒等)、气象条件（温度、湿度、风速、防雨雪措施）等。1.1.2. 材料、半成品、产品堆放场地应分区、标识清楚，材料、半成品、产品的质量状况也应标识清楚.1.1.3. 施工设备应符合施工方案或技术交底的要求，设备的质量状况、安全状况也应符合要求，设备附属的计量仪表齐全有效。施工设备应排列整齐、标识清楚。1.1.4. 配置的工具应符合施工方案或技术交底的要求。在预制场预制的管道及管件，应由工艺责任员出具加工图，预制人员应按加工图加工管道和管件.1.2. 管道1.2.1. 管道运输应采纳汽车、用板车轮胎改制的运输车、液压运输车、铲车、人工抬扛等方式运输,不能采纳在地面拖拉等运输方式，特别是经过表面探伤的管道，禁止在地面上拖拉运输。经过加工的高压丝扣,在运输时应用丝扣法兰等管件保护。管道壁厚较厚，经过车制的 U 型等坡口，应采纳硬质材料套上,以保护坡口不受破坏。1.2.2. 高压（压力不大于 10MPa)管道应对管道表面进行磁粉探伤检查，要求管道表面无损伤。若发现管道有表面划伤,可以对管道进行修磨，但修磨以后的管道壁厚不得低于 90％的公称壁厚.1.2.3. 应根据现场条件,合理的选择自由和封闭管道。封闭管道应由现场的工艺责任员绘制管道加工单线图，预制时应严格按加工图加工封闭管道。自由管段和封闭管段加工尺寸允许偏差应符合下表规定：自由管段和封闭管段加工尺寸允许偏差表(mm）项 目允许偏差自由管段封闭管段长 度±10±1。5法兰面与管道中心垂直度0.50.51。01.02。02.0法兰螺栓孔对称水平度±1.6±1.61.2.4. 切管方式及要求：管道切割应根据管道的口径、壁厚、材质确定管道的切割方式,管道切割应首选机械切割方式：1.砂轮切割机：主要切割管道的方式，设备可选用 400 型砂轮切割机,适用于各类材质的管径小于 Dg150 的管道.2.管锯（机）床：适用于管径 Dg400 以下的不锈钢、低合金钢和碳钢等类型管道。此方式一般用于切割精度要求较高的管道...
