箱变安装作业指导书

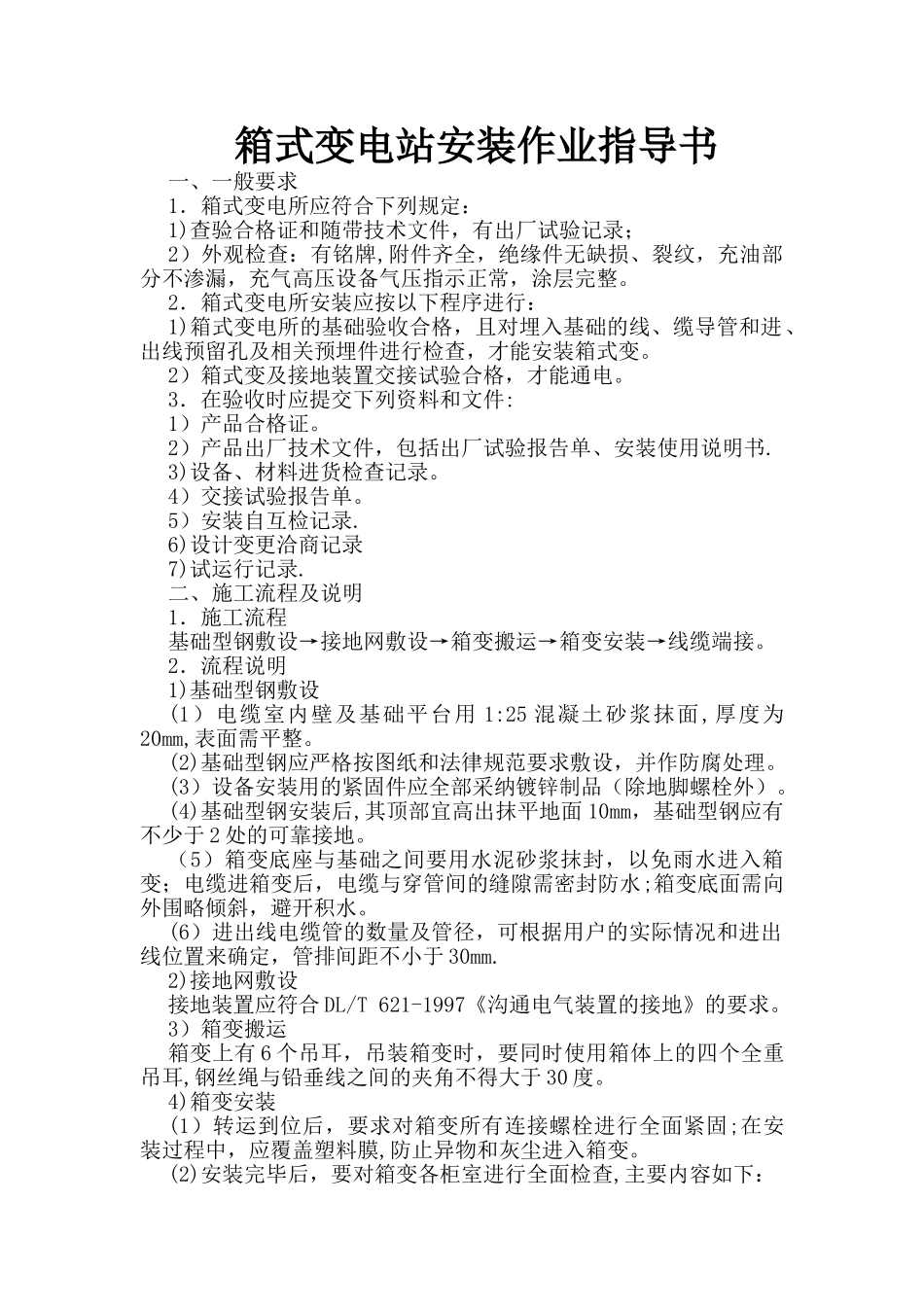

箱变安装作业指导书_第1页
1/3
箱变安装作业指导书_第2页
2/3

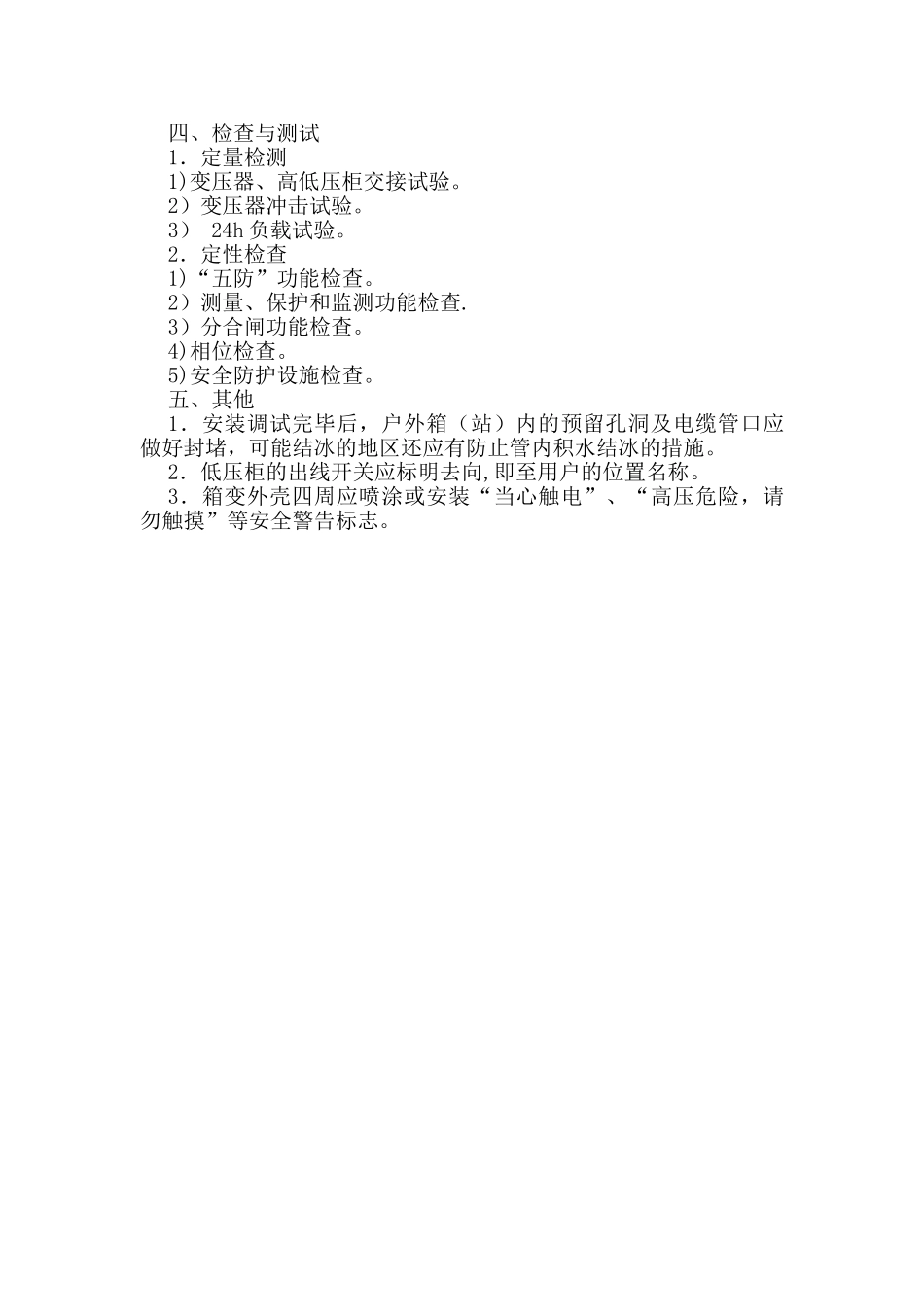

箱变安装作业指导书_第3页
3/3
箱式变电站安装作业指导书一、一般要求1.箱式变电所应符合下列规定:1)查验合格证和随带技术文件,有出厂试验记录;2)外观检查:有铭牌,附件齐全,绝缘件无缺损、裂纹,充油部分不渗漏,充气高压设备气压指示正常,涂层完整。2.箱式变电所安装应按以下程序进行:1)箱式变电所的基础验收合格,且对埋入基础的线、缆导管和进、出线预留孔及相关预埋件进行检查,才能安装箱式变。2)箱式变及接地装置交接试验合格,才能通电。3.在验收时应提交下列资料和文件:1)产品合格证。2)产品出厂技术文件,包括出厂试验报告单、安装使用说明书.3)设备、材料进货检查记录。4)交接试验报告单。5)安装自互检记录.6)设计变更洽商记录7)试运行记录.二、施工流程及说明1.施工流程基础型钢敷设→接地网敷设→箱变搬运→箱变安装→线缆端接。2.流程说明1)基础型钢敷设(1)电缆室内壁及基础平台用 1:25 混凝土砂浆抹面,厚度为20mm,表面需平整。(2)基础型钢应严格按图纸和法律规范要求敷设,并作防腐处理。(3)设备安装用的紧固件应全部采纳镀锌制品(除地脚螺栓外)。(4)基础型钢安装后,其顶部宜高出抹平地面 10mm,基础型钢应有不少于 2 处的可靠接地。(5)箱变底座与基础之间要用水泥砂浆抹封,以免雨水进入箱变;电缆进箱变后,电缆与穿管间的缝隙需密封防水;箱变底面需向外围略倾斜,避开积水。(6)进出线电缆管的数量及管径,可根据用户的实际情况和进出线位置来确定,管排间距不小于 30mm.2)接地网敷设接地装置应符合 DL/T 621-1997《沟通电气装置的接地》的要求。3)箱变搬运箱变上有 6 个吊耳,吊装箱变时,要同时使用箱体上的四个全重吊耳,钢丝绳与铅垂线之间的夹角不得大于 30 度。4)箱变安装(1)转运到位后,要求对箱变所有连接螺栓进行全面紧固;在安装过程中,应覆盖塑料膜,防止异物和灰尘进入箱变。(2)安装完毕后,要对箱变各柜室进行全面检查,主要内容如下:① 核对图纸,查看设备元件、接线等是否与设计相符。② 检查相序是否正确.③ 调整五防机械闭锁装置,要求灵活、可靠。④ 调整开关、接地刀闸,要求快速、可靠、接触良好。5)线缆端接箱变的一、二次接线、控制线均应接线正确,连接时应符合《线缆端接》章节有关规定。三、施工质量控制要点1.主控项目1)位置正确,附件齐全。2)箱变接地必须符合下列规定:(1)接地装置引出的接地干线与变压器的低压侧中性点直接连接;接地干线与箱式变电所的 N 母线和 PE 母线直接连...
