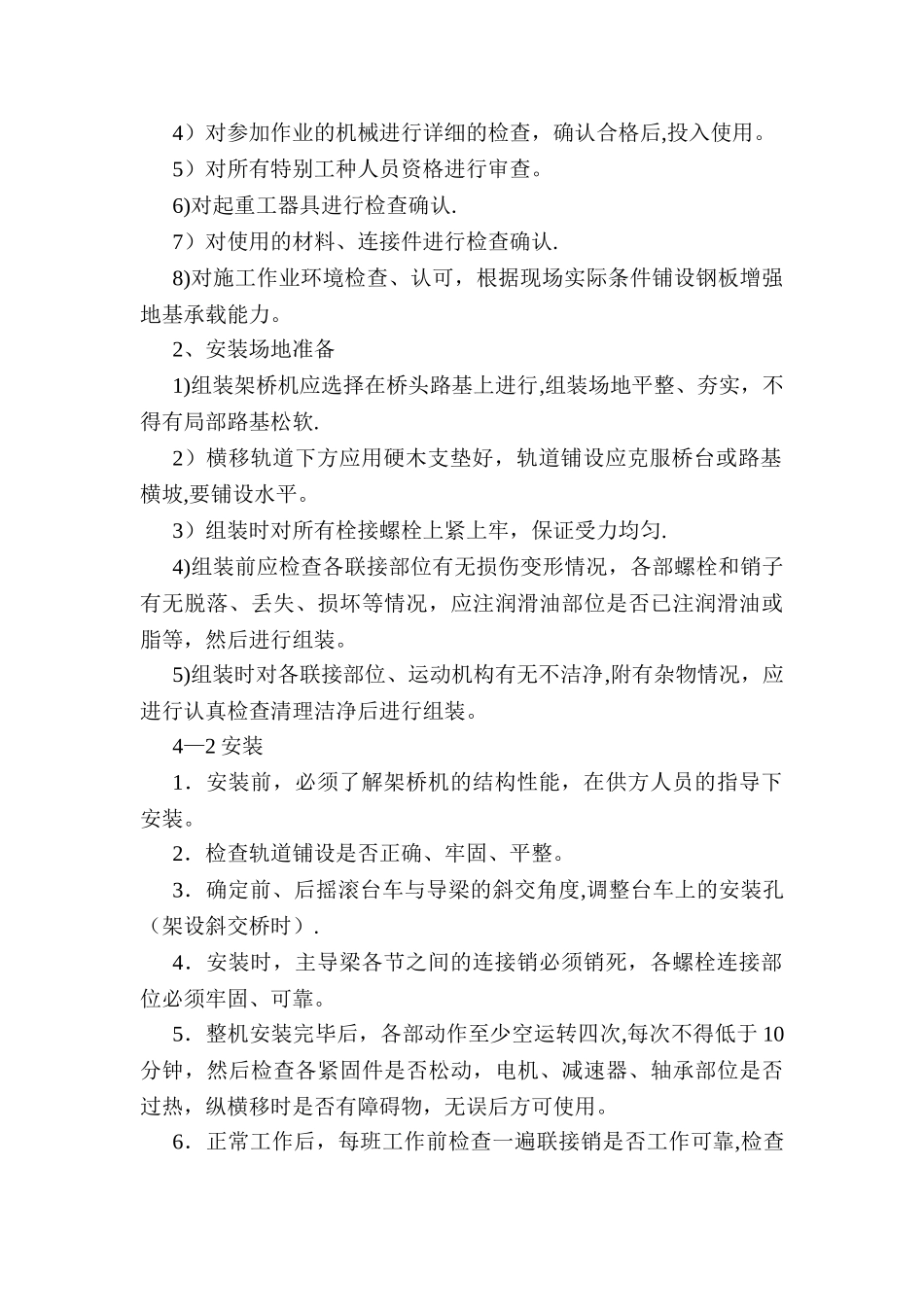

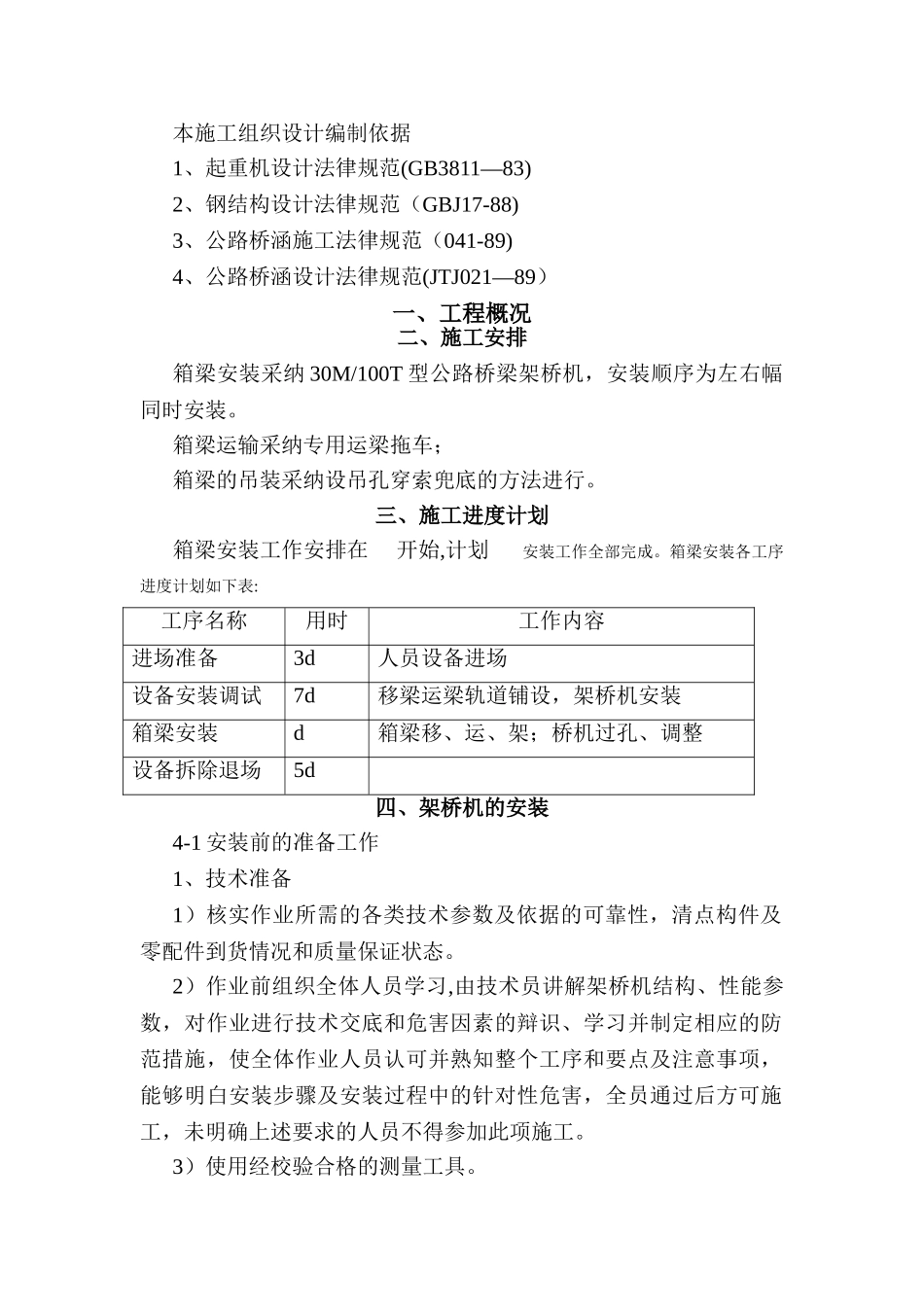

本施工组织设计编制依据1、起重机设计法律规范(GB3811—83)2、钢结构设计法律规范(GBJ17-88)3、公路桥涵施工法律规范(041-89)4、公路桥涵设计法律规范(JTJ021—89)一、工程概况二、施工安排 箱梁安装采纳 30M/100T 型公路桥梁架桥机,安装顺序为左右幅同时安装。箱梁运输采纳专用运梁拖车;箱梁的吊装采纳设吊孔穿索兜底的方法进行。三、施工进度计划箱梁安装工作安排在 开始,计划 安装工作全部完成。箱梁安装各工序进度计划如下表:工序名称用时工作内容进场准备3d人员设备进场设备安装调试7d移梁运梁轨道铺设,架桥机安装箱梁安装d箱梁移、运、架;桥机过孔、调整设备拆除退场5d四、架桥机的安装4-1 安装前的准备工作1、技术准备1)核实作业所需的各类技术参数及依据的可靠性,清点构件及零配件到货情况和质量保证状态。2)作业前组织全体人员学习,由技术员讲解架桥机结构、性能参数,对作业进行技术交底和危害因素的辩识、学习并制定相应的防范措施,使全体作业人员认可并熟知整个工序和要点及注意事项,能够明白安装步骤及安装过程中的针对性危害,全员通过后方可施工,未明确上述要求的人员不得参加此项施工。3)使用经校验合格的测量工具。4)对参加作业的机械进行详细的检查,确认合格后,投入使用。5)对所有特别工种人员资格进行审查。6)对起重工器具进行检查确认.7)对使用的材料、连接件进行检查确认.8)对施工作业环境检查、认可,根据现场实际条件铺设钢板增强地基承载能力。2、安装场地准备1)组装架桥机应选择在桥头路基上进行,组装场地平整、夯实,不得有局部路基松软.2)横移轨道下方应用硬木支垫好,轨道铺设应克服桥台或路基横坡,要铺设水平。3)组装时对所有栓接螺栓上紧上牢,保证受力均匀.4)组装前应检查各联接部位有无损伤变形情况,各部螺栓和销子有无脱落、丢失、损坏等情况,应注润滑油部位是否已注润滑油或脂等,然后进行组装。5)组装时对各联接部位、运动机构有无不洁净,附有杂物情况,应进行认真检查清理洁净后进行组装。4—2 安装1.安装前,必须了解架桥机的结构性能,在供方人员的指导下安装。2.检查轨道铺设是否正确、牢固、平整。3.确定前、后摇滚台车与导梁的斜交角度,调整台车上的安装孔(架设斜交桥时).4.安装时,主导梁各节之间的连接销必须销死,各螺栓连接部位必须牢固、可靠。5.整机安装完毕后,各部动作至少空运转四次,每次不得低于 10分钟,然后检查各紧固件是否松动,电机、减速器、轴承...
