箱涵桥施工方案

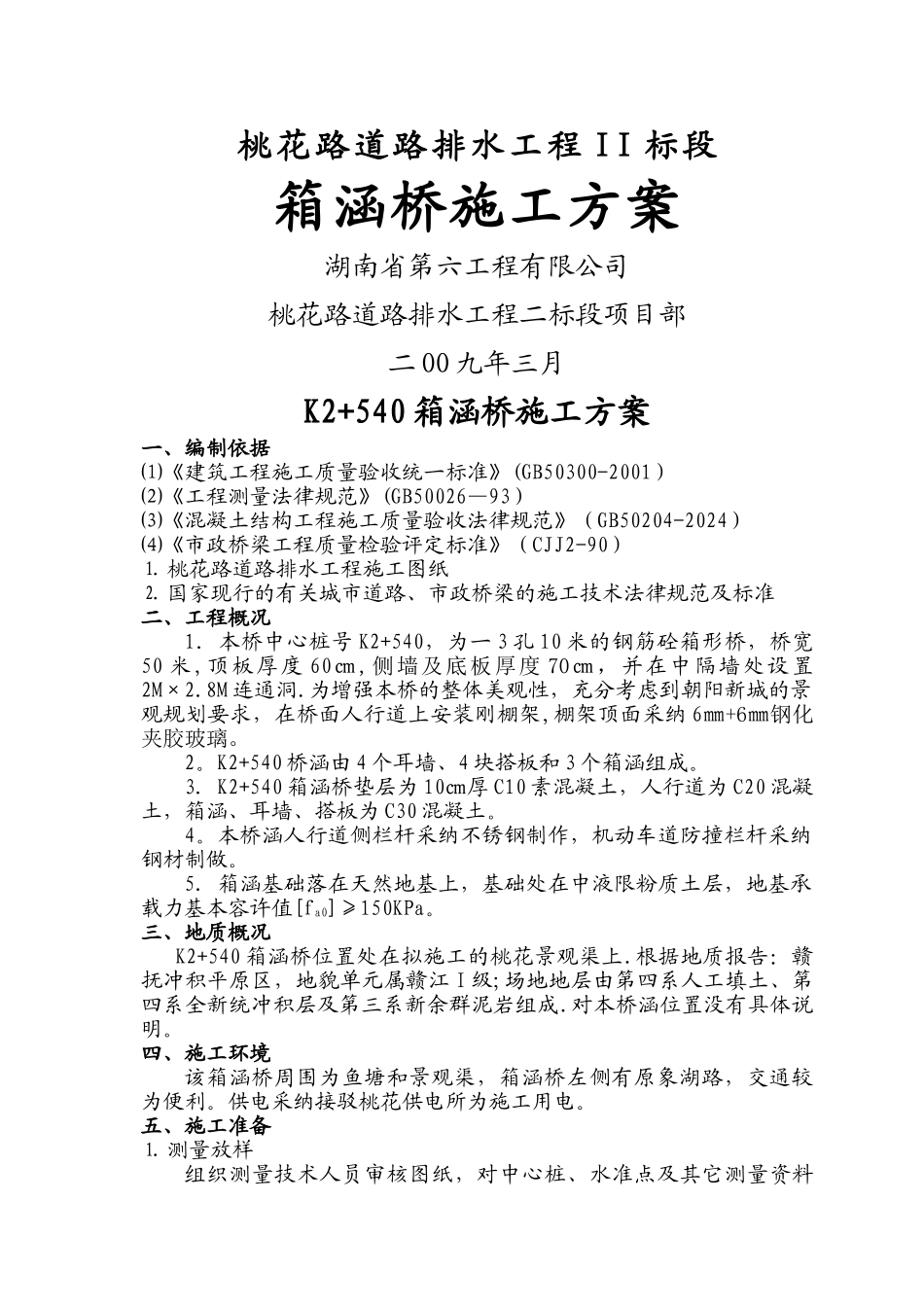

桃花路道路排水工程 II 标段箱涵桥施工方案湖南省第六工程有限公司桃花路道路排水工程二标段项目部二 OO 九年三月K2+540 箱涵桥施工方案一、编制依据⑴《建筑工程施工质量验收统一标准》(GB50300-2001）⑵《工程测量法律规范》(GB50026—93）⑶《混凝土结构工程施工质量验收法律规范》（GB50204-2024）⑷《市政桥梁工程质量检验评定标准》（CJJ2-90）⒈ 桃花路道路排水工程施工图纸⒉ 国家现行的有关城市道路、市政桥梁的施工技术法律规范及标准二、工程概况1．本桥中心桩号 K2+540，为一 3 孔 10 米的钢筋砼箱形桥，桥宽50 米,顶板厚度 60㎝,侧墙及底板厚度 70㎝，并在中隔墙处设置2M×2.8M 连通洞.为增强本桥的整体美观性，充分考虑到朝阳新城的景观规划要求，在桥面人行道上安装刚棚架,棚架顶面采纳 6㎜+6㎜钢化夹胶玻璃。2。K2+540 桥涵由 4 个耳墙、4 块搭板和 3 个箱涵组成。3. K2+540 箱涵桥垫层为 10㎝厚 C10 素混凝土，人行道为 C20 混凝土，箱涵、耳墙、搭板为 C30 混凝土。4。本桥涵人行道侧栏杆采纳不锈钢制作，机动车道防撞栏杆采纳钢材制做。5. 箱涵基础落在天然地基上，基础处在中液限粉质土层，地基承载力基本容许值[fa0]≥150KPa。三、地质概况 K2+540 箱涵桥位置处在拟施工的桃花景观渠上.根据地质报告：赣抚冲积平原区，地貌单元属赣江 I 级;场地地层由第四系人工填土、第四系全新统冲积层及第三系新余群泥岩组成.对本桥涵位置没有具体说明。四、施工环境该箱涵桥周围为鱼塘和景观渠，箱涵桥左侧有原象湖路，交通较为便利。供电采纳接驳桃花供电所为施工用电。五、施工准备⒈ 测量放样组织测量技术人员审核图纸，对中心桩、水准点及其它测量资料进行核对、复测.若有不符,及时上报监理工程师。若无误，测放出箱涵桥纵横轴线，并作为控制桩用混凝土护桩。施工过程中的计算和施测,均应由其它技术员进行复测，以减少失误。⒉ 场地平整根据施工要求，整平场地，清除杂物,用砖渣铺筑一条临时便道.做到“三通一平”。⒊ 试验准备施工前对钢筋、砂、碎石、水泥等原材进行试验。如钢筋的抗拉、焊接，水质报告、砂和碎石的筛分、含泥量、试验;混凝土配合比试验等。并将试验资料报监理工程师签认后作为施工依据。水泥、钢筋必须有出厂质量证书和性能试验报告单。施工现场按等级、品种、批号等分批验收、堆放。存放处实行垫高、覆盖等防水、防潮措施。施工机械及材料准备配备两台 12KW 发电机及...
