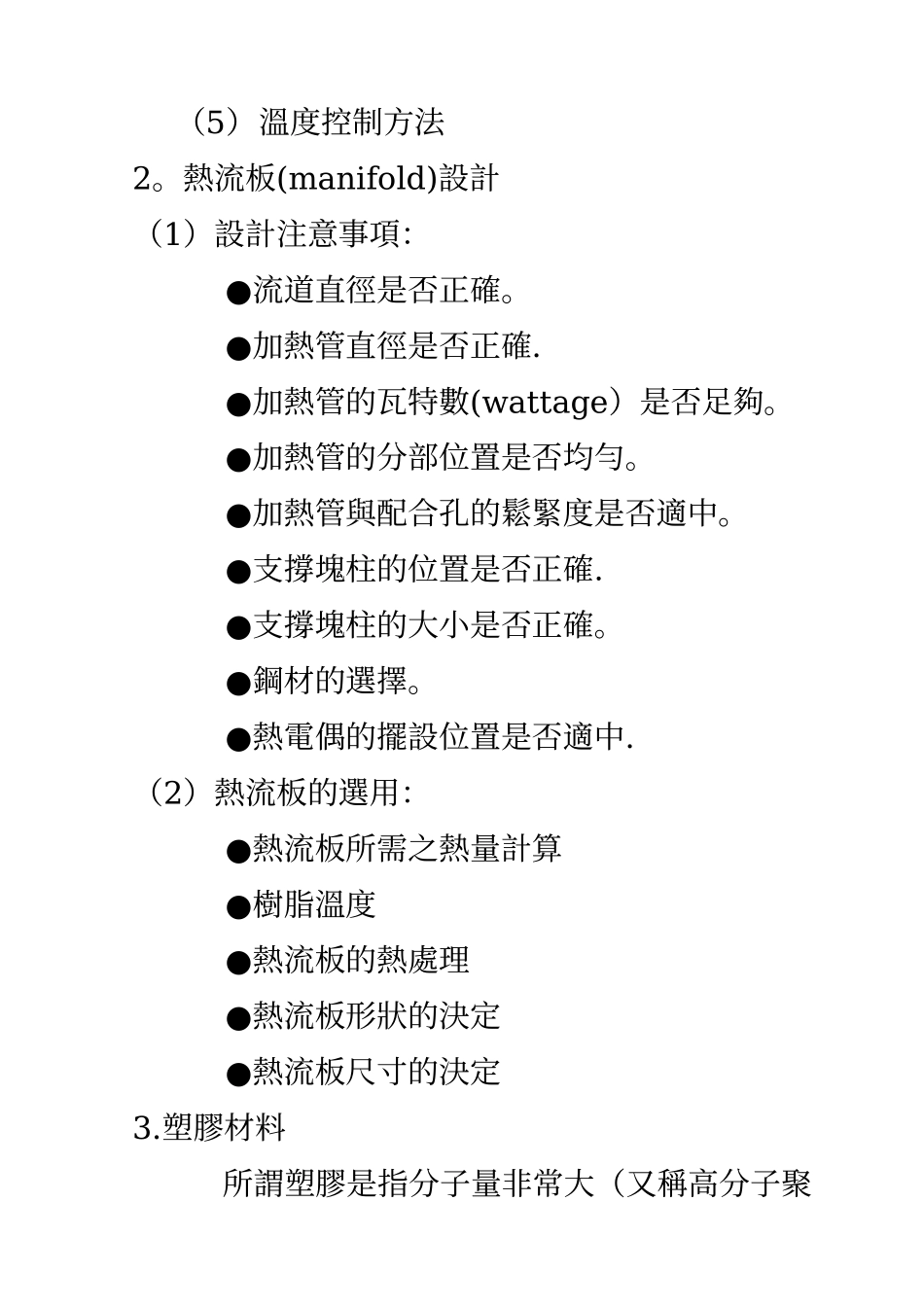

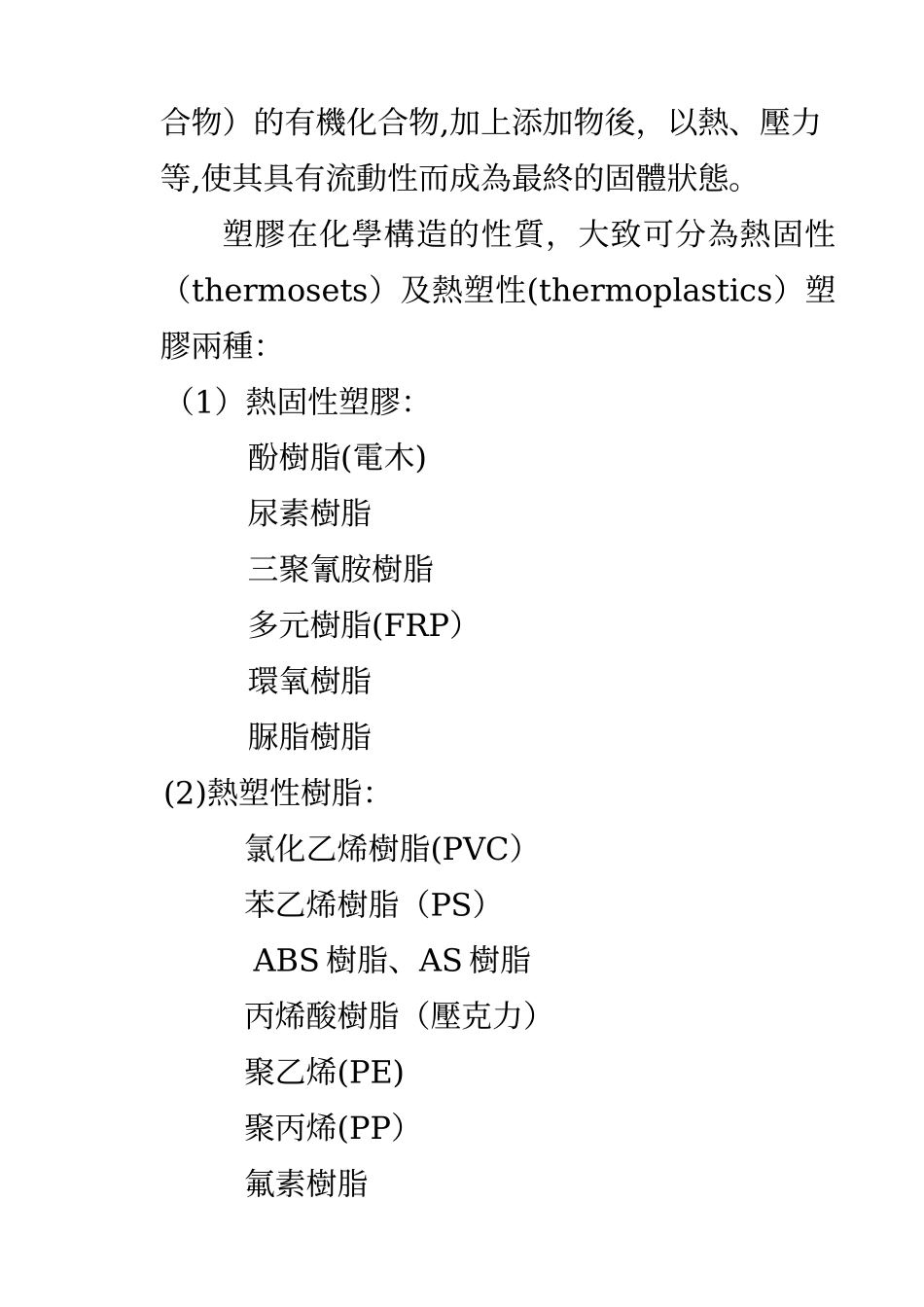

一、模具概論 模具必須具有堅固的 ” 複製空間 ”結構體。在操作中,它必須呈密閉空間以確保熱熔樹脂在射出壓力與速度下,填充並擠壓模腔空間時,不發生脹裂或溢料.此外還需在適當的地方具有透氣孔,以便在射出填充的短時間內,能讓熔融樹脂快速的取代這個複製空間。在成形週期末了,融熔樹脂已固化時,可依分模線處打開,在平行開模方向上,沒有任何嵌口(undercut)情況下,將成品頂出來.1.模具的設計與製作流程(1)決定模穴數(2)決定分模線、流道及澆口(3)處理嵌口部分及頂出方法(4)模穴及心型材料及其加工方法(5)溫度控制方法2。熱流板(manifold)設計(1)設計注意事項:●流道直徑是否正確。●加熱管直徑是否正確.●加熱管的瓦特數(wattage)是否足夠。●加熱管的分部位置是否均勻。●加熱管與配合孔的鬆緊度是否適中。●支撐塊柱的位置是否正確.●支撐塊柱的大小是否正確。●鋼材的選擇。●熱電偶的擺設位置是否適中.(2)熱流板的選用:●熱流板所需之熱量計算●樹脂溫度●熱流板的熱處理●熱流板形狀的決定●熱流板尺寸的決定3.塑膠材料所謂塑膠是指分子量非常大(又稱高分子聚合物)的有機化合物,加上添加物後,以熱、壓力等,使其具有流動性而成為最終的固體狀態。塑膠在化學構造的性質,大致可分為熱固性(thermosets)及熱塑性(thermoplastics)塑膠兩種:(1)熱固性塑膠:酚樹脂(電木)尿素樹脂三聚氰胺樹脂多元樹脂(FRP)環氧樹脂脲脂樹脂(2)熱塑性樹脂:氯化乙烯樹脂(PVC)苯乙烯樹脂(PS)ABS 樹脂、AS 樹脂丙烯酸樹脂(壓克力)聚乙烯(PE)聚丙烯(PP)氟素樹脂聚醯胺樹脂(尼龍)縮醛樹脂聚碳酸脂樹脂(PC)纖維素系樹脂二、熱澆道模具理論 1。何謂熱澆道: 在塑膠射出成形時,利用方法保持豎澆口(sprue),橫澆道(runner)之塑膠於融熔狀態,脫模時,仍保持在塑模中,此即謂熱澆道射出成形.2。採用熱澆道的理由: (1)成本:因採用熱澆道時,無廢料產生,可大為降低材料成本及處理費用,又可縮短射出時間,降低成本。(2)品質:因使用小澆口,成品內應力小,外觀良好,又無二次料之循環使用,塑料不致劣化,各成形品溫度壓力一致,縮水率容易控制。3。熱澆道成形的優點:(1)橫澆道中的壓力損失小,可降低樹脂溫度,減低射出壓力。(2)可用針閥作為射料完成後之組件。(3)可用針口澆口代替三板模方式,延長塑模壽命。(4)可使用側面澆口成形,一次單個或多個成形。4。適合熱澆道成形之塑料:(1)對溫度不敏感,再低溫時...
