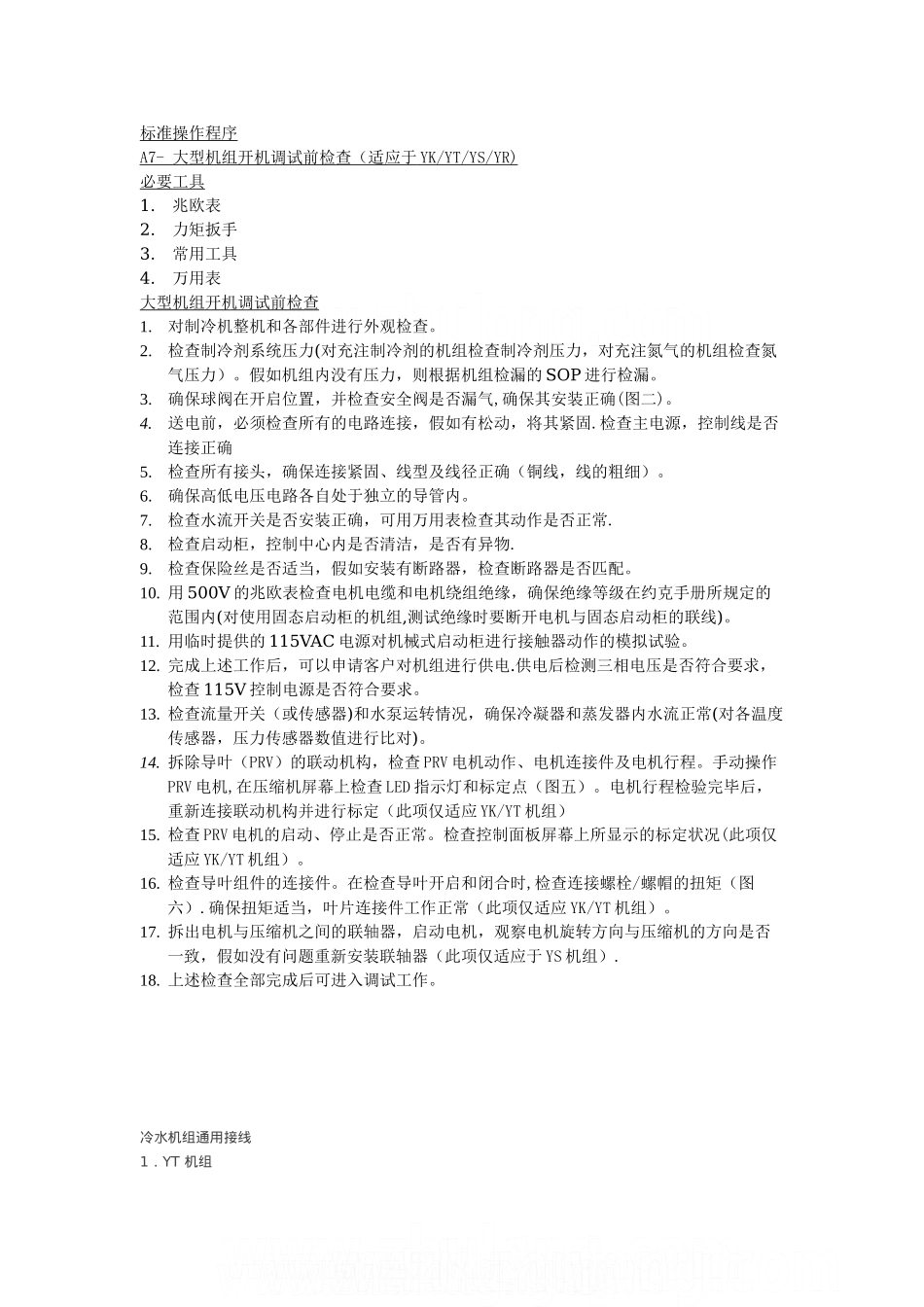

约克大型冷水机组开机调试前检查标准操作程序-secret_第1页
1/44

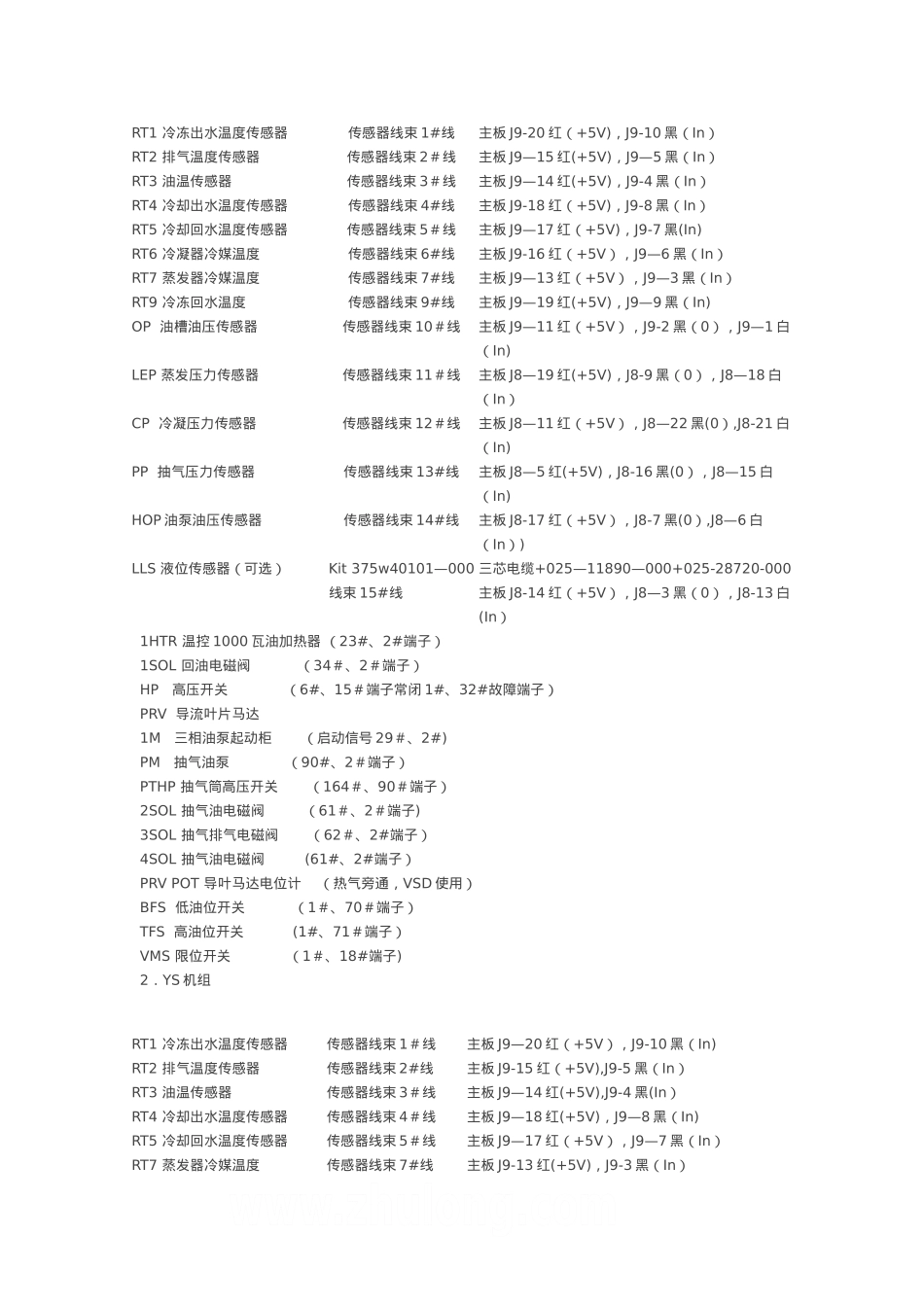

约克大型冷水机组开机调试前检查标准操作程序-secret_第2页
2/44

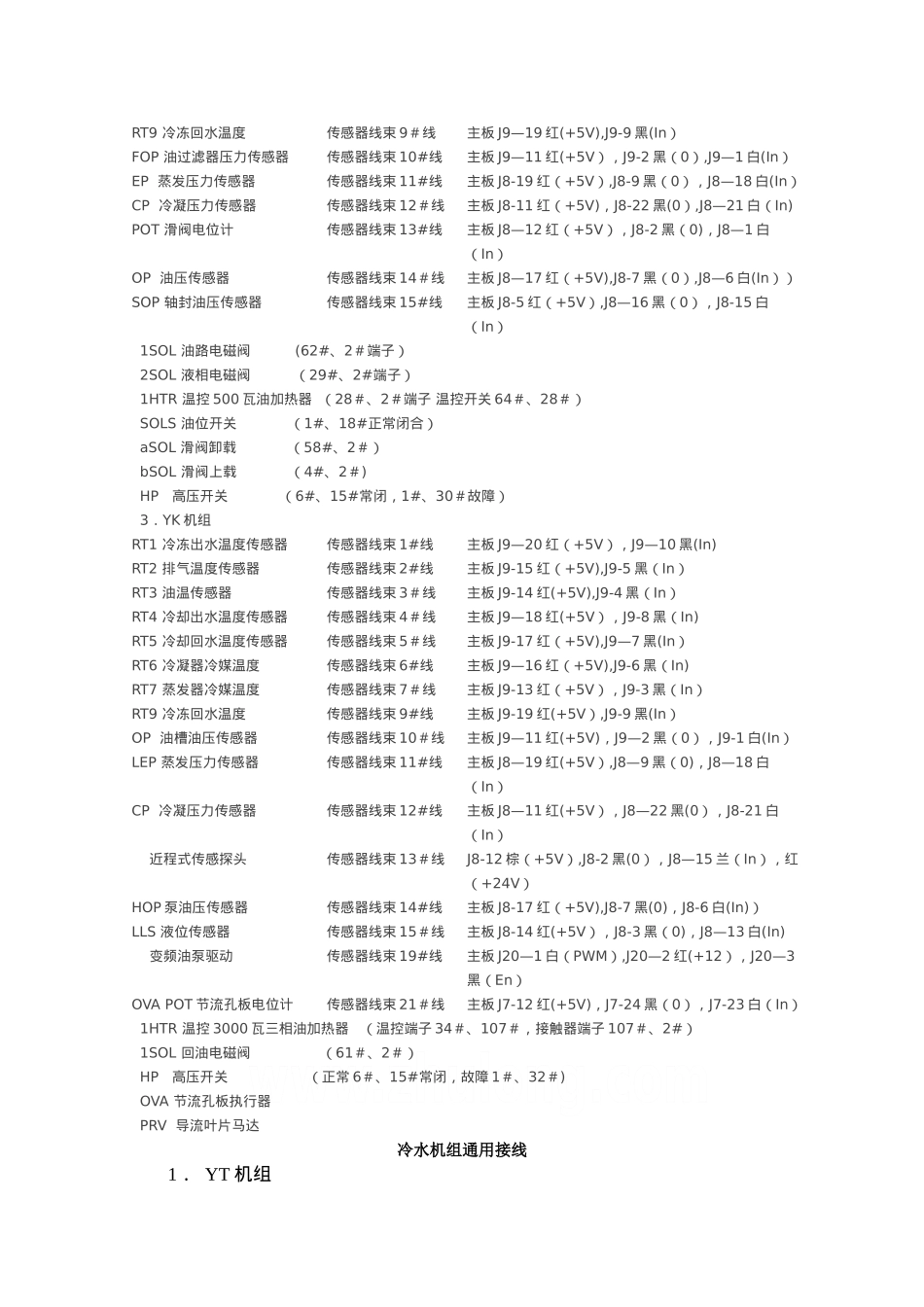

约克大型冷水机组开机调试前检查标准操作程序-secret_第3页
3/44
标准操作程序A 7- 大型机组开机调试前检查(适应于 YK/YT/YS/YR) 必要工具1.兆欧表 2.力矩扳手 3.常用工具4.万用表大型机组开机调试前检查1.对制冷机整机和各部件进行外观检查。2.检查制冷剂系统压力(对充注制冷剂的机组检查制冷剂压力,对充注氮气的机组检查氮气压力)。假如机组内没有压力,则根据机组检漏的 SOP 进行检漏。3.确保球阀在开启位置,并检查安全阀是否漏气,确保其安装正确(图二)。4.送电前,必须检查所有的电路连接,假如有松动,将其紧固.检查主电源,控制线是否连接正确5.检查所有接头,确保连接紧固、线型及线径正确(铜线,线的粗细)。6.确保高低电压电路各自处于独立的导管内。7.检查水流开关是否安装正确,可用万用表检查其动作是否正常.8.检查启动柜,控制中心内是否清洁,是否有异物.9.检查保险丝是否适当,假如安装有断路器,检查断路器是否匹配。10. 用 500V 的兆欧表检查电机电缆和电机绕组绝缘,确保绝缘等级在约克手册所规定的范围内(对使用固态启动柜的机组,测试绝缘时要断开电机与固态启动柜的联线)。11. 用临时提供的 115VAC 电源对机械式启动柜进行接触器动作的模拟试验。12. 完成上述工作后,可以申请客户对机组进行供电.供电后检测三相电压是否符合要求,检查 115V 控制电源是否符合要求。13. 检查流量开关(或传感器)和水泵运转情况,确保冷凝器和蒸发器内水流正常(对各温度传感器,压力传感器数值进行比对)。14. 拆除导叶(PRV)的联动机构,检查 PRV 电机动作、电机连接件及电机行程。手动操作PRV 电机,在压缩机屏幕上检查 LED 指示灯和标定点(图五)。电机行程检验完毕后,重新连接联动机构并进行标定(此项仅适应 YK/YT 机组)15. 检查 PRV 电机的启动、停止是否正常。检查控制面板屏幕上所显示的标定状况(此项仅适应 YK/YT 机组)。16. 检查导叶组件的连接件。在检查导叶开启和闭合时,检查连接螺栓/螺帽的扭矩(图六).确保扭矩适当,叶片连接件工作正常(此项仅适应 YK/YT 机组)。17. 拆出电机与压缩机之间的联轴器,启动电机,观察电机旋转方向与压缩机的方向是否一致,假如没有问题重新安装联轴器(此项仅适应于 YS 机组).18. 上述检查全部完成后可进入调试工作。冷水机组通用接线1.YT 机组RT1 冷冻出水温度传感器传感器线束 1#线主板 J9-20 红(+5V),J9-10 黑(In)RT2 排气温度传感器传感器线束 2#线主板 J9—15 红(+5V),J9—5 黑(In)RT...
