纯化水管道安装方案

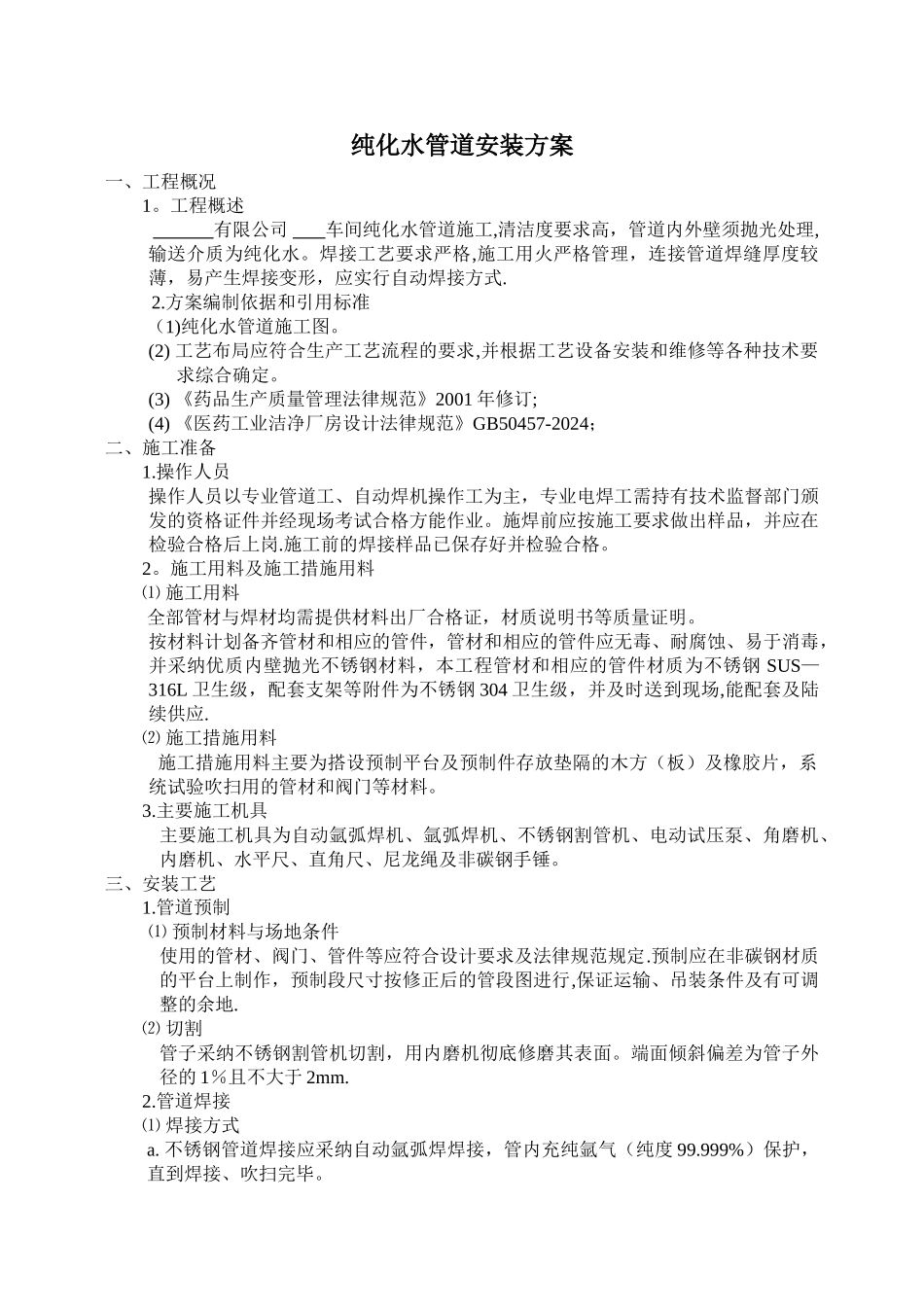

纯化水管道安装方案_第1页
1/6

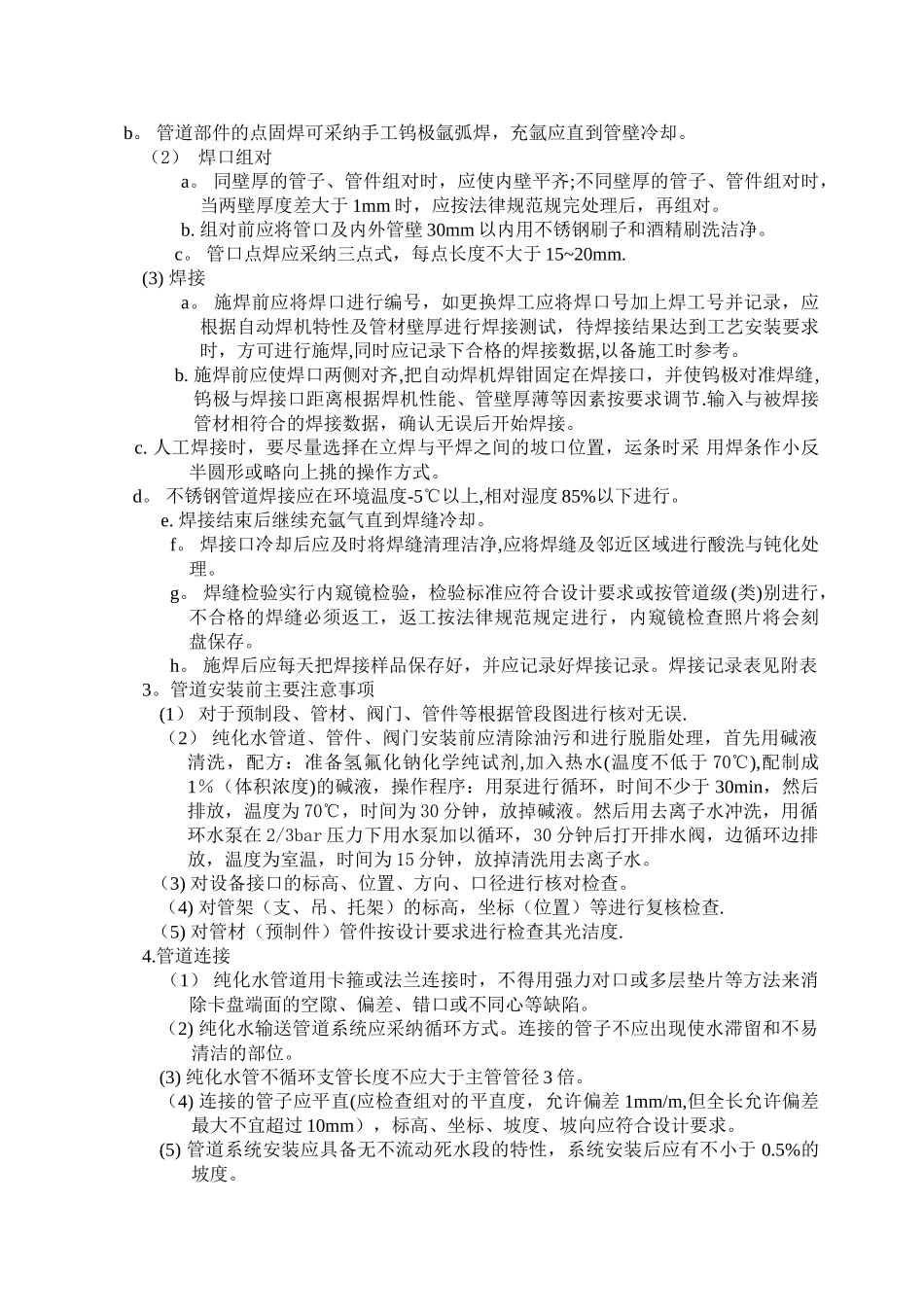

纯化水管道安装方案_第2页
2/6
纯化水管道安装方案_第3页
3/6
纯化水管道安装方案一、工程概况1。工程概述 有限公司 车间纯化水管道施工,清洁度要求高,管道内外壁须抛光处理,输送介质为纯化水。焊接工艺要求严格,施工用火严格管理,连接管道焊缝厚度较薄,易产生焊接变形,应实行自动焊接方式.2.方案编制依据和引用标准 (1)纯化水管道施工图。(2) 工艺布局应符合生产工艺流程的要求,并根据工艺设备安装和维修等各种技术要求综合确定。(3) 《药品生产质量管理法律规范》2001 年修订;(4) 《医药工业洁净厂房设计法律规范》GB50457-2024;二、施工准备1.操作人员操作人员以专业管道工、自动焊机操作工为主,专业电焊工需持有技术监督部门颁发的资格证件并经现场考试合格方能作业。施焊前应按施工要求做出样品,并应在检验合格后上岗.施工前的焊接样品已保存好并检验合格。2。施工用料及施工措施用料⑴ 施工用料 全部管材与焊材均需提供材料出厂合格证,材质说明书等质量证明。按材料计划备齐管材和相应的管件,管材和相应的管件应无毒、耐腐蚀、易于消毒,并采纳优质内壁抛光不锈钢材料,本工程管材和相应的管件材质为不锈钢 SUS—316L 卫生级,配套支架等附件为不锈钢 304 卫生级,并及时送到现场,能配套及陆续供应.⑵ 施工措施用料施工措施用料主要为搭设预制平台及预制件存放垫隔的木方(板)及橡胶片,系统试验吹扫用的管材和阀门等材料。3.主要施工机具主要施工机具为自动氩弧焊机、氩弧焊机、不锈钢割管机、电动试压泵、角磨机、内磨机、水平尺、直角尺、尼龙绳及非碳钢手锤。三、安装工艺1.管道预制⑴ 预制材料与场地条件 使用的管材、阀门、管件等应符合设计要求及法律规范规定.预制应在非碳钢材质的平台上制作,预制段尺寸按修正后的管段图进行,保证运输、吊装条件及有可调整的余地.⑵ 切割管子采纳不锈钢割管机切割,用内磨机彻底修磨其表面。端面倾斜偏差为管子外径的 1%且不大于 2mm.2.管道焊接⑴ 焊接方式a. 不锈钢管道焊接应采纳自动氩弧焊焊接,管内充纯氩气(纯度 99.999%)保护,直到焊接、吹扫完毕。 b。 管道部件的点固焊可采纳手工钨极氩弧焊,充氩应直到管壁冷却。 (2) 焊口组对a。 同壁厚的管子、管件组对时,应使内壁平齐;不同壁厚的管子、管件组对时,当两壁厚度差大于 1mm 时,应按法律规范规完处理后,再组对。b. 组对前应将管口及内外管壁 30mm 以内用不锈钢刷子和酒精刷洗洁净。 c。 管口点焊应采纳三点式,每点长度不大于 15~20mm.(3) 焊...
