纯水设计方案

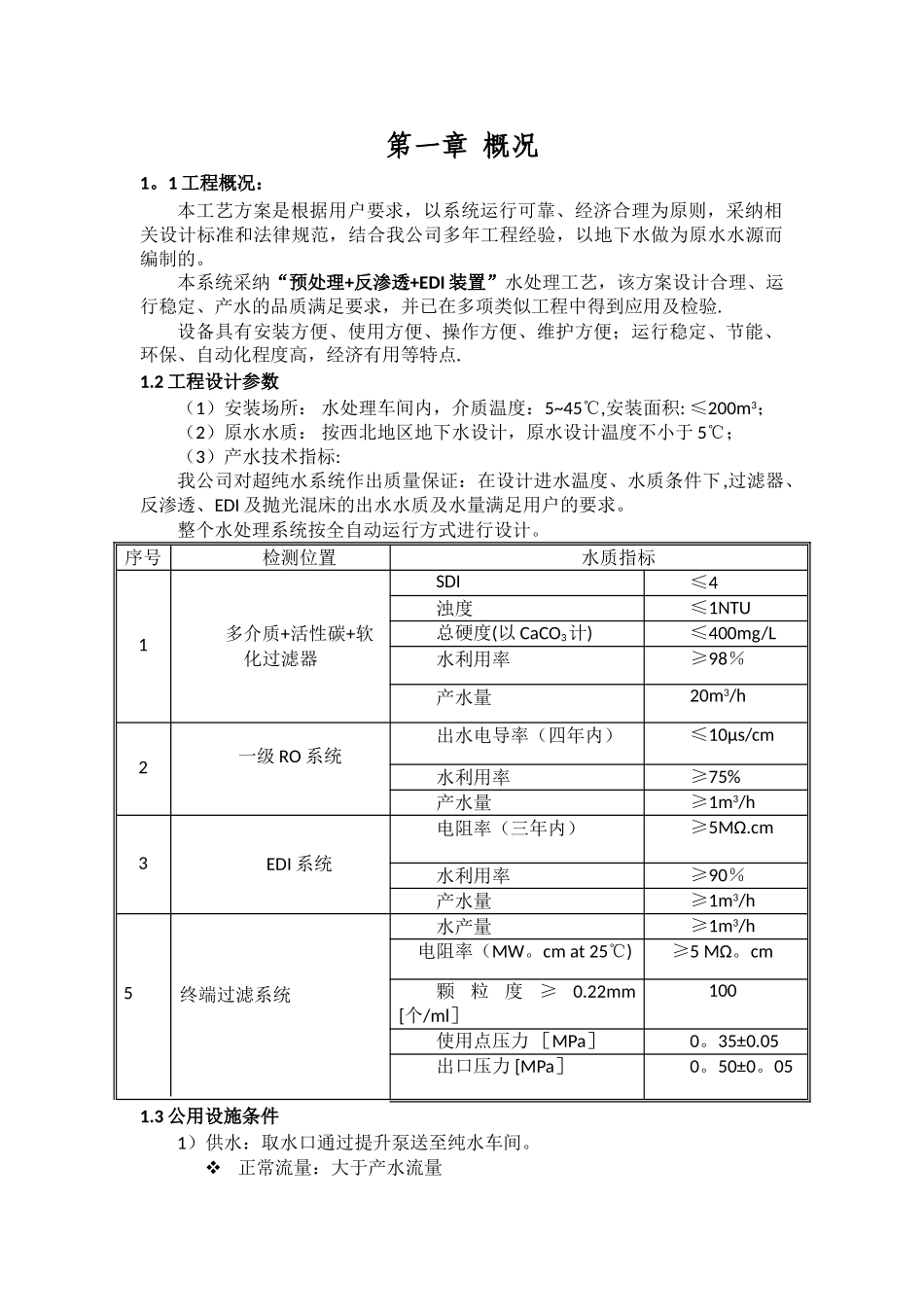

第一章 概况1。1 工程概况：本工艺方案是根据用户要求，以系统运行可靠、经济合理为原则，采纳相关设计标准和法律规范，结合我公司多年工程经验，以地下水做为原水水源而编制的。本系统采纳“预处理+反渗透+EDI 装置”水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验.设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济有用等特点.1.2 工程设计参数（1）安装场所： 水处理车间内，介质温度：5~45℃,安装面积: ≤200m3；（2）原水水质： 按西北地区地下水设计，原水设计温度不小于 5℃；（3）产水技术指标:我公司对超纯水系统作出质量保证：在设计进水温度、水质条件下,过滤器、反渗透、EDI 及抛光混床的出水水质及水量满足用户的要求。整个水处理系统按全自动运行方式进行设计。序号检测位置水质指标1多介质+活性碳+软化过滤器SDI≤4浊度≤1NTU总硬度(以 CaCO3计)≤400mg/L水利用率≥98％产水量20m3/h2一级 RO 系统出水电导率（四年内）≤10μs/cm水利用率≥75%产水量≥1m3/h3EDI 系统电阻率（三年内）≥5MΩ.cm水利用率≥90％产水量≥1m3/h5终端过滤系统水产量≥1m3/h 电阻率（MW。cm at 25℃)≥5 MΩ。cm颗粒度≥0.22mm [个/ml］ 100使用点压力 ［MPa］0。35±0.05出口压力 [MPa］0。50±0。051.3 公用设施条件1）供水：取水口通过提升泵送至纯水车间。正常流量：大于产水流量温度:≥10℃2）供电:依据我方提出容量,由买方将动力线送至电控柜上.供电电源：380V/ 50Hz /三相五线制使用最大功耗：35KW3）药品供应：调试及运行过程中所用消耗品以及水电由买方提供。预处理、反渗透、EDI 系统采纳的絮凝剂、清洗剂、碱等药品由我方根据水质情况计算或试验确定药品种类、配药浓度、加药量，全部药品宜采纳汽车运输。A\凝聚剂化学成分 ：高分子聚合物（SMST）纯度 ：30％配制浓度 ：10%包装 ：25Kg/桶B\氢氧化钠化学成份：NaOH纯度:45％包装：桶装或其他运输方式：汽车运输配制浓度：45％加药量:1-2ppm1.5 工程范围我方提供一套完整的化学水处理系统,即从原水箱进口母管（包括阀门、仪表）到纯水泵出口 1.0 米为止所有的设备,包括过滤器及其加药装置、反洗设备，反渗透装置、EDI 装置及其加药装置、化学清洗系统装置等设备、附件和所供设备内部管道、阀门及其附件、所供设备之间的连接管道、阀门及其附件、和所供设...
