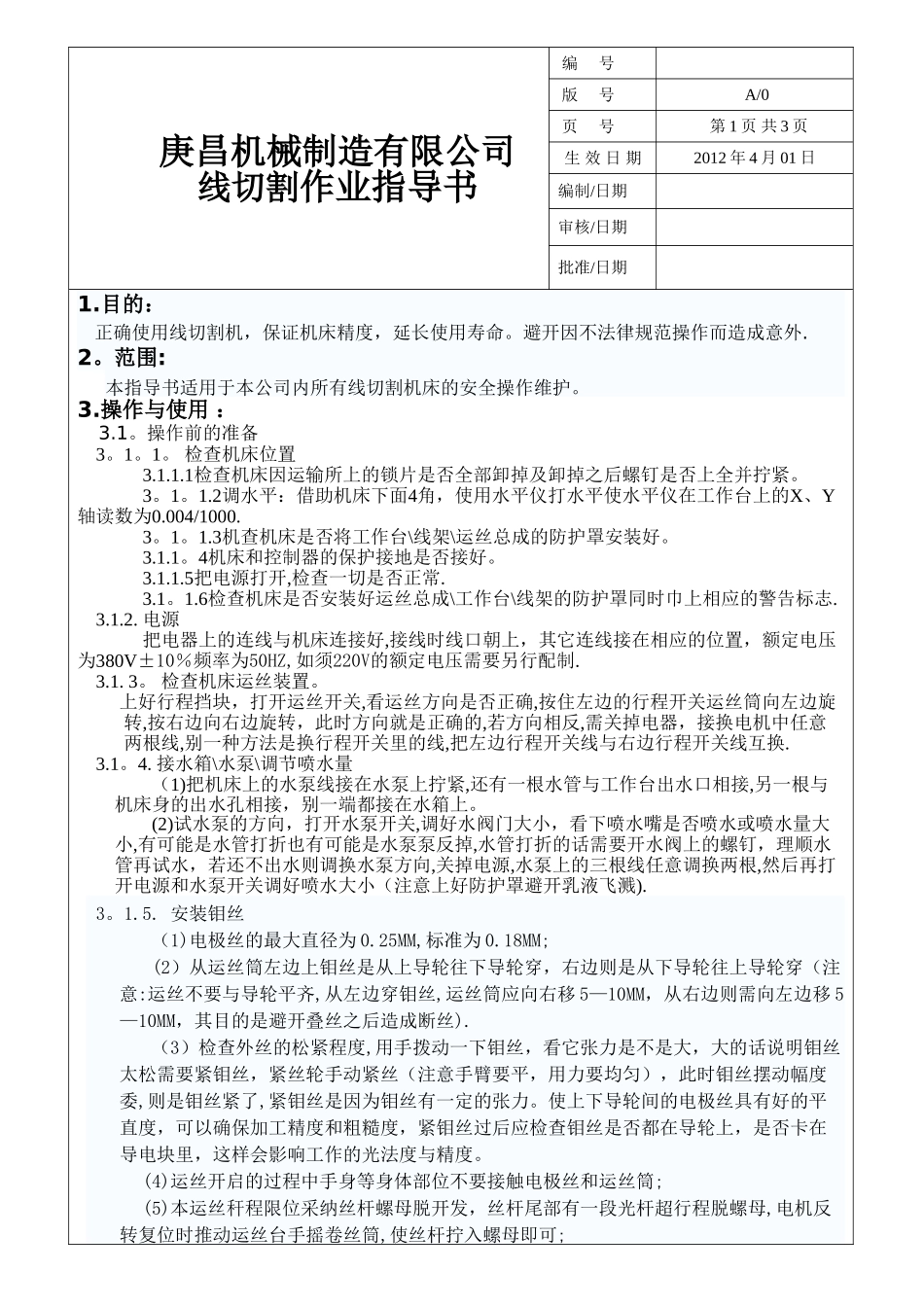

线切割作业指导书_第1页
1/3
线切割作业指导书_第2页
2/3

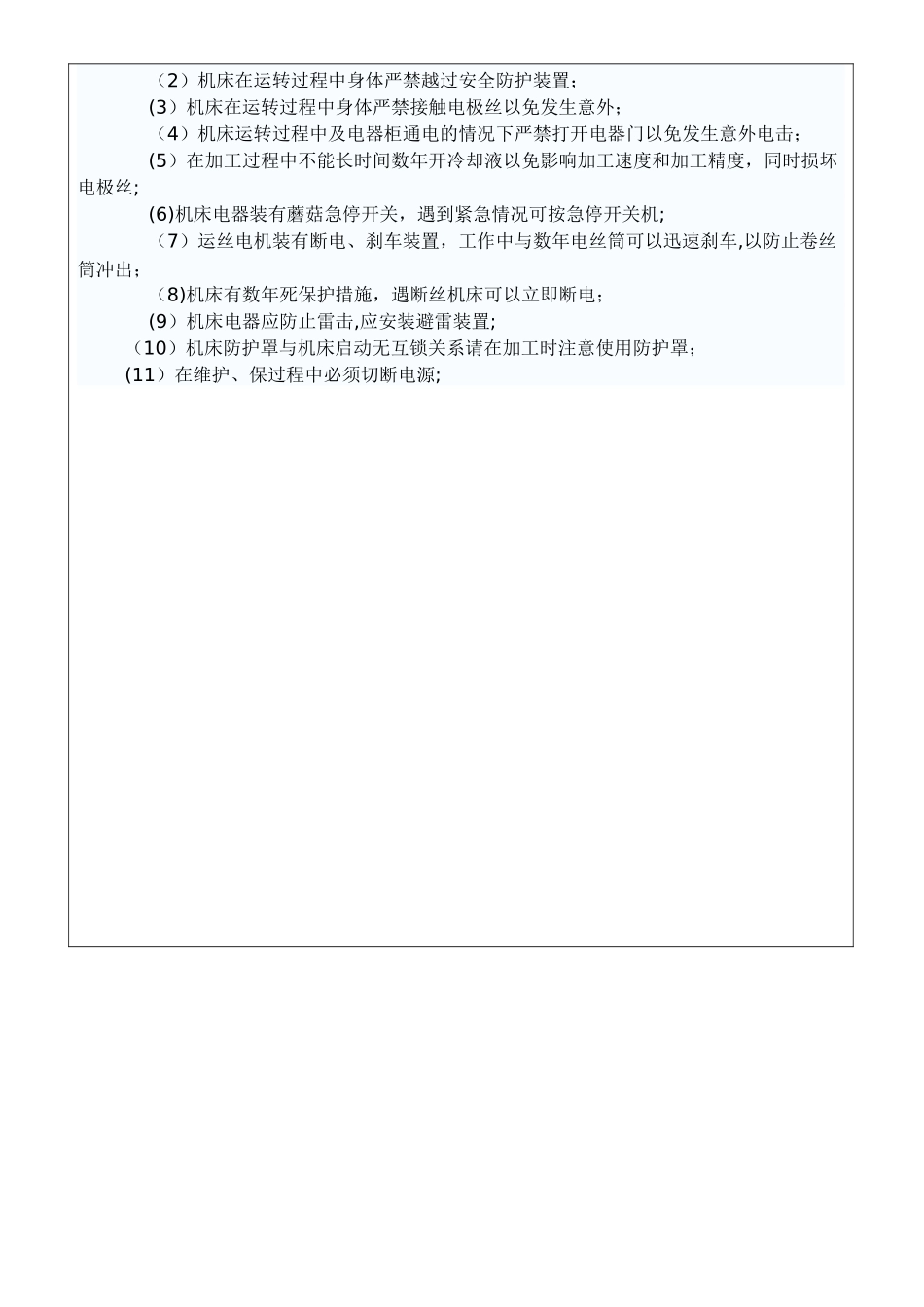

线切割作业指导书_第3页
3/3
庚昌机械制造有限公司线切割作业指导书 编 号 版 号 A/0 页 号 第 1 页 共 3 页生 效 日 期2012 年 4 月 01 日编制/日期审核/日期批准/日期1.目的: 正确使用线切割机,保证机床精度,延长使用寿命。避开因不法律规范操作而造成意外.2。范围:本指导书适用于本公司内所有线切割机床的安全操作维护。3.操作与使用 :3.1。操作前的准备3。1。1。 检查机床位置3.1.1.1检查机床因运输所上的锁片是否全部卸掉及卸掉之后螺钉是否上全并拧紧。 3。1。1.2调水平:借助机床下面4角,使用水平仪打水平使水平仪在工作台上的X、Y轴读数为0.004/1000.3。1。1.3机查机床是否将工作台\线架\运丝总成的防护罩安装好。3.1.1。4机床和控制器的保护接地是否接好。3.1.1.5把电源打开,检查一切是否正常.3.1。1.6检查机床是否安装好运丝总成\工作台\线架的防护罩同时巾上相应的警告标志.3.1.2. 电源把电器上的连线与机床连接好,接线时线口朝上,其它连线接在相应的位置,额定电压为380V±10%频率为50HZ,如须220V的额定电压需要另行配制.3.1. 3。 检查机床运丝装置。 上好行程挡块,打开运丝开关,看运丝方向是否正确,按住左边的行程开关运丝筒向左边旋转,按右边向右边旋转,此时方向就是正确的,若方向相反,需关掉电器,接换电机中任意两根线,别一种方法是换行程开关里的线,把左边行程开关线与右边行程开关线互换. 3.1。4. 接水箱\水泵\调节喷水量(1)把机床上的水泵线接在水泵上拧紧,还有一根水管与工作台出水口相接,另一根与机床身的出水孔相接,别一端都接在水箱上。(2)试水泵的方向,打开水泵开关,调好水阀门大小,看下喷水嘴是否喷水或喷水量大小,有可能是水管打折也有可能是水泵泵反掉,水管打折的话需要开水阀上的螺钉,理顺水管再试水,若还不出水则调换水泵方向,关掉电源,水泵上的三根线任意调换两根,然后再打开电源和水泵开关调好喷水大小(注意上好防护罩避开乳液飞溅). 3。1.5. 安装钼丝 (1)电极丝的最大直径为 0.25MM,标准为 0.18MM; (2)从运丝筒左边上钼丝是从上导轮往下导轮穿,右边则是从下导轮往上导轮穿(注意:运丝不要与导轮平齐,从左边穿钼丝,运丝筒应向右移 5—10MM,从右边则需向左边移 5—10MM,其目的是避开叠丝之后造成断丝). (3)检查外丝的松紧程度,用手拨动一下钼丝,看它张力是不是大,大的话说明钼丝太松需要紧钼丝,紧丝轮手动紧丝(注意手臂要平,用力要均匀),此时钼丝摆动幅度委,则是钼丝紧...
