组网工程实验报告

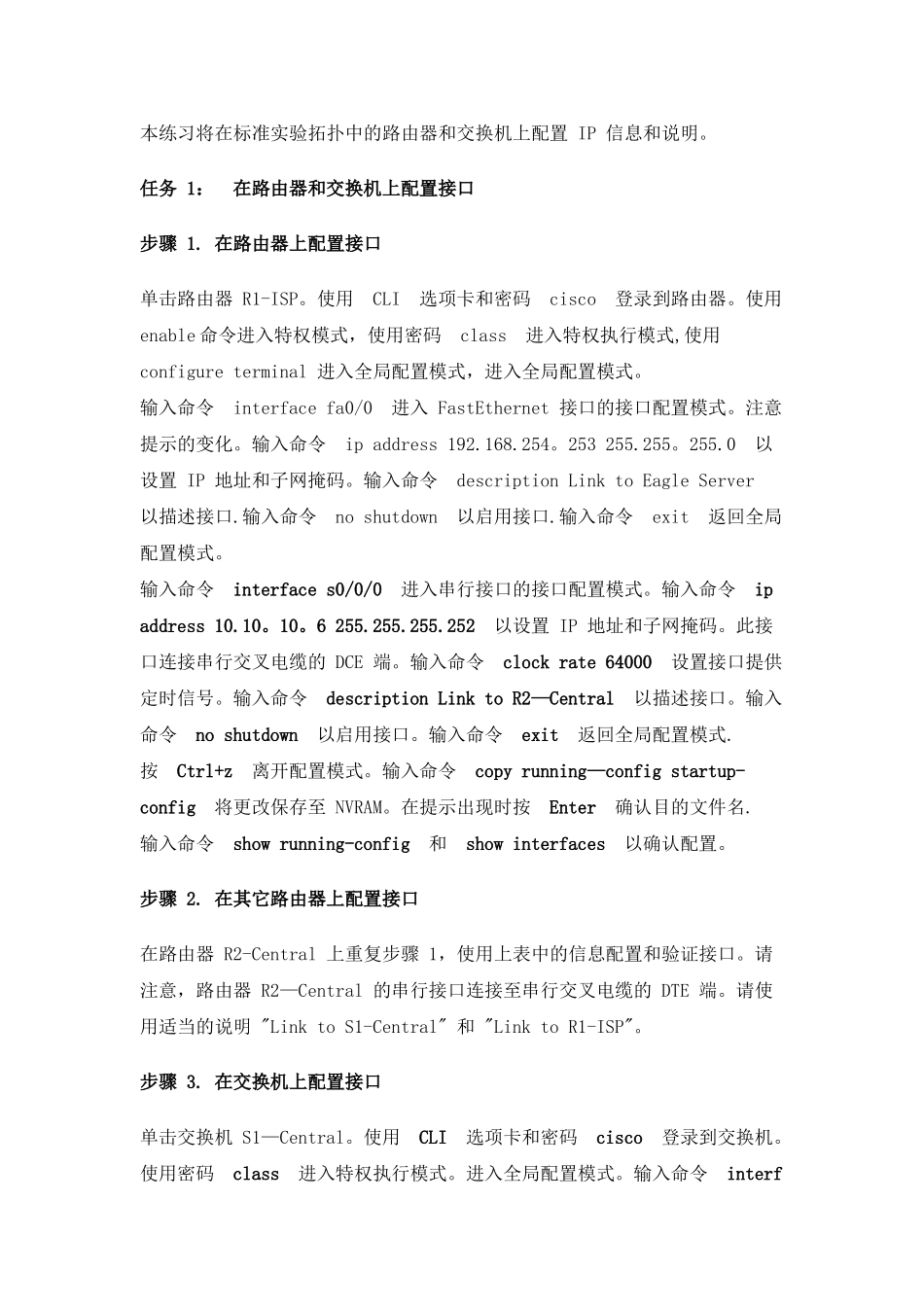

实验一 各类接口配置姓名： 班级： 学号： 地址表R1-ISPFa0/0192。168.254.253255.255。255。0不适用S0/0/010。10。10.6255.255。255。252不适用R2-CentralFa0/0172。16。255.254255.255.0.0不适用S0/0/010。10.10。5255.255。255。252不适用S1—CentralVLAN 1172。16.254。1.255。255。0.0172。16。255。254PC 1ANIC172。16。1.1255.255。0.0172。16.255.254PC 1BNIC172。16.1.2255.255。0。0172.16。255.254Eagle ServerNIC192。168.254.254255。255.255。0192.168。254.253学习目标在路由器和交换机上配置接口简介：本练习将在标准实验拓扑中的路由器和交换机上配置 IP 信息和说明。任务 1： 在路由器和交换机上配置接口步骤 1. 在路由器上配置接口单击路由器 R1-ISP。使用 CLI 选项卡和密码 cisco 登录到路由器。使用enable 命令进入特权模式，使用密码 class 进入特权执行模式,使用configure terminal 进入全局配置模式，进入全局配置模式。输入命令 interface fa0/0 进入 FastEthernet 接口的接口配置模式。注意提示的变化。输入命令 ip address 192.168.254。253 255.255。255.0 以设置 IP 地址和子网掩码。输入命令 description Link to Eagle Server 以描述接口.输入命令 no shutdown 以启用接口.输入命令 exit 返回全局配置模式。输入命令 interface s0/0/0 进入串行接口的接口配置模式。输入命令 ip address 10.10。10。6 255.255.255.252 以设置 IP 地址和子网掩码。此接口连接串行交叉电缆的 DCE 端。输入命令 clock rate 64000 设置接口提供定时信号。输入命令 description Link to R2—Central 以描述接口。输入命令 no shutdown 以启用接口。输入命令 exit 返回全局配置模式.按 Ctrl+z 离开配置模式。输入命令 copy running—config startup-config 将更改保存至 NVRAM。在提示出现时按 Enter 确认目的文件名.输入命令 show running-config 和 show interfaces 以确认配置。步骤 2. 在其它路由器上配置接口在路由器 R2-Central 上重复步骤 1，使用上表中的信息配置和验证接口。请注意，路由器 R2—Central 的串行接口连接至串行交叉电缆的 DTE 端。请使用适当的说明 "Link to S1-Central" 和 "Link to R1-ISP"。步骤 3. 在交换机上配置接口单击交换机 S1—Central。使用 CLI 选项卡和密码 cisco 登录到交换机...
