结构钢筋位移处理方案

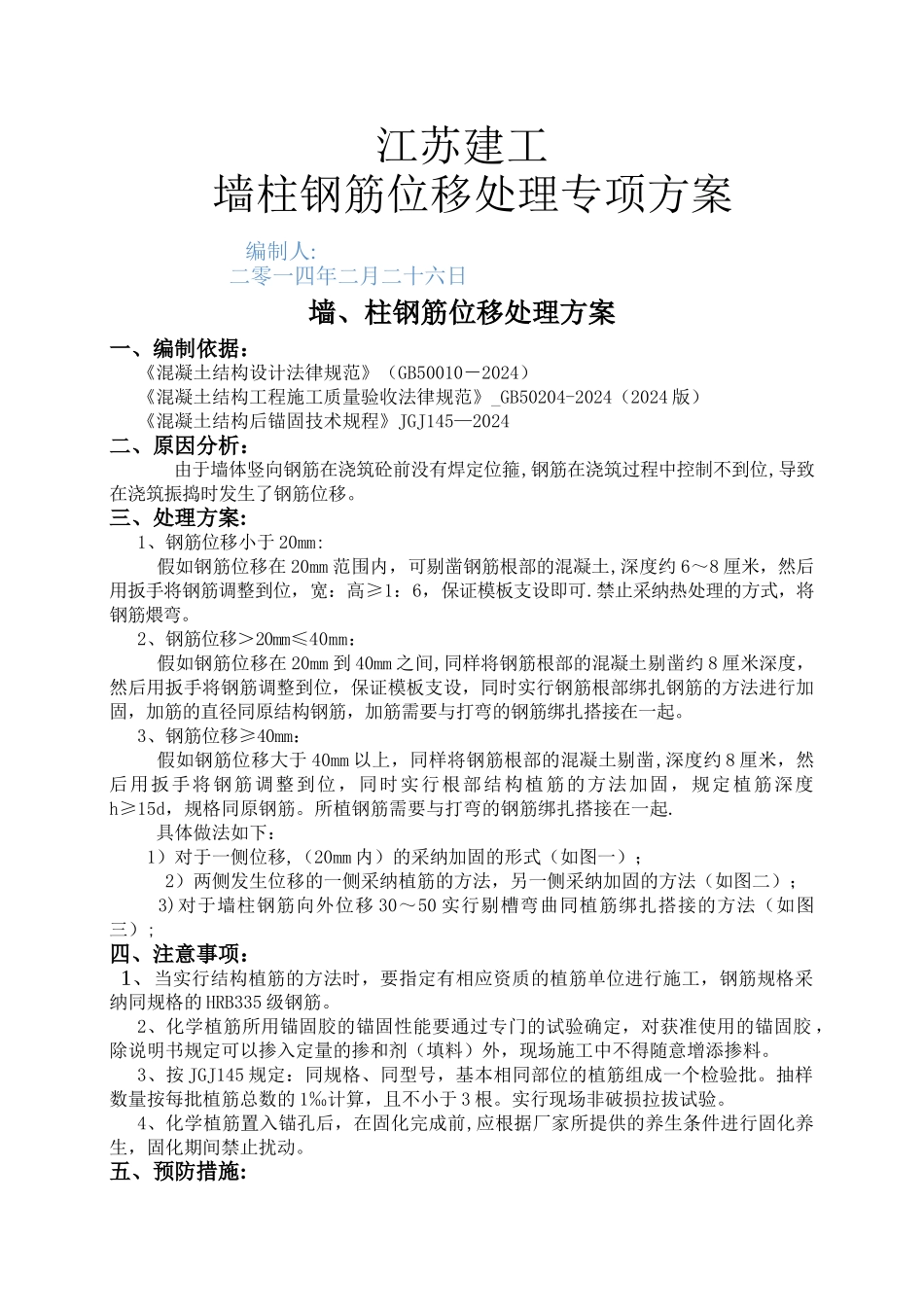

江苏建工 墙柱钢筋位移处理专项方案 编制人: 二零一四年二月二十六日墙、柱钢筋位移处理方案一、编制依据：《混凝土结构设计法律规范》（GB50010－2024）《混凝土结构工程施工质量验收法律规范》_GB50204-2024（2024 版）《混凝土结构后锚固技术规程》JGJ145—2024二、原因分析： 由于墙体竖向钢筋在浇筑砼前没有焊定位箍,钢筋在浇筑过程中控制不到位,导致在浇筑振捣时发生了钢筋位移。三、处理方案:1、钢筋位移小于 20mm: 假如钢筋位移在 20mm 范围内，可剔凿钢筋根部的混凝土,深度约 6～8 厘米，然后用扳手将钢筋调整到位，宽：高≥1：6，保证模板支设即可.禁止采纳热处理的方式，将钢筋煨弯。2、钢筋位移＞20mm≤40mm： 假如钢筋位移在 20mm 到 40mm 之间,同样将钢筋根部的混凝土剔凿约 8 厘米深度，然后用扳手将钢筋调整到位，保证模板支设，同时实行钢筋根部绑扎钢筋的方法进行加固，加筋的直径同原结构钢筋，加筋需要与打弯的钢筋绑扎搭接在一起。3、钢筋位移≥40mm： 假如钢筋位移大于 40mm 以上，同样将钢筋根部的混凝土剔凿,深度约 8 厘米，然后用扳手将钢筋调整到位，同时实行根部结构植筋的方法加固，规定植筋深度h≥15d，规格同原钢筋。所植钢筋需要与打弯的钢筋绑扎搭接在一起. 具体做法如下： 1）对于一侧位移,（20mm 内）的采纳加固的形式（如图一）； 2）两侧发生位移的一侧采纳植筋的方法，另一侧采纳加固的方法（如图二）； 3)对于墙柱钢筋向外位移 30～50 实行剔槽弯曲同植筋绑扎搭接的方法（如图三）;四、注意事项： 1、当实行结构植筋的方法时，要指定有相应资质的植筋单位进行施工，钢筋规格采纳同规格的 HRB335 级钢筋。2、化学植筋所用锚固胶的锚固性能要通过专门的试验确定，对获准使用的锚固胶 ，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不得随意增添掺料。3、按 JGJ145 规定：同规格、同型号，基本相同部位的植筋组成一个检验批。抽样数量按每批植筋总数的 1‰计算，且不小于 3 根。实行现场非破损拉拔试验。4、化学植筋置入锚孔后，在固化完成前,应根据厂家所提供的养生条件进行固化养生，固化期间禁止扰动。五、预防措施:1。每次浇筑混凝土前由施工班组选择有经验的工人进行钢筋纠正，并在浇筑混凝土过程中在施工现场挂牌明确看筋责任人。2.浇筑完混凝土后，竖向钢筋位移预防措施：应在墙体钢筋上口设置水平梯子筋，在柱钢筋上口放置定位套卡。振捣混凝土时...
