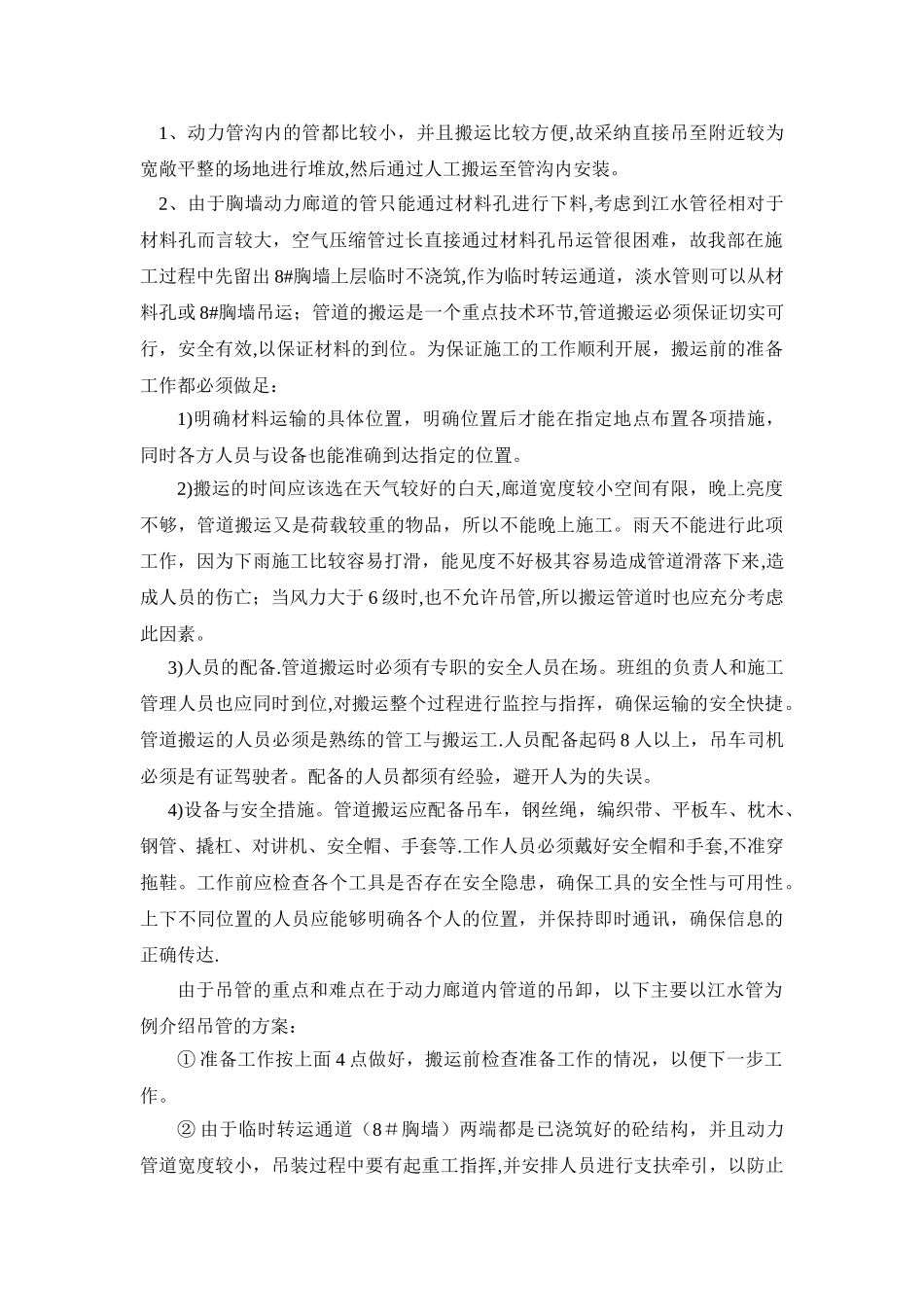

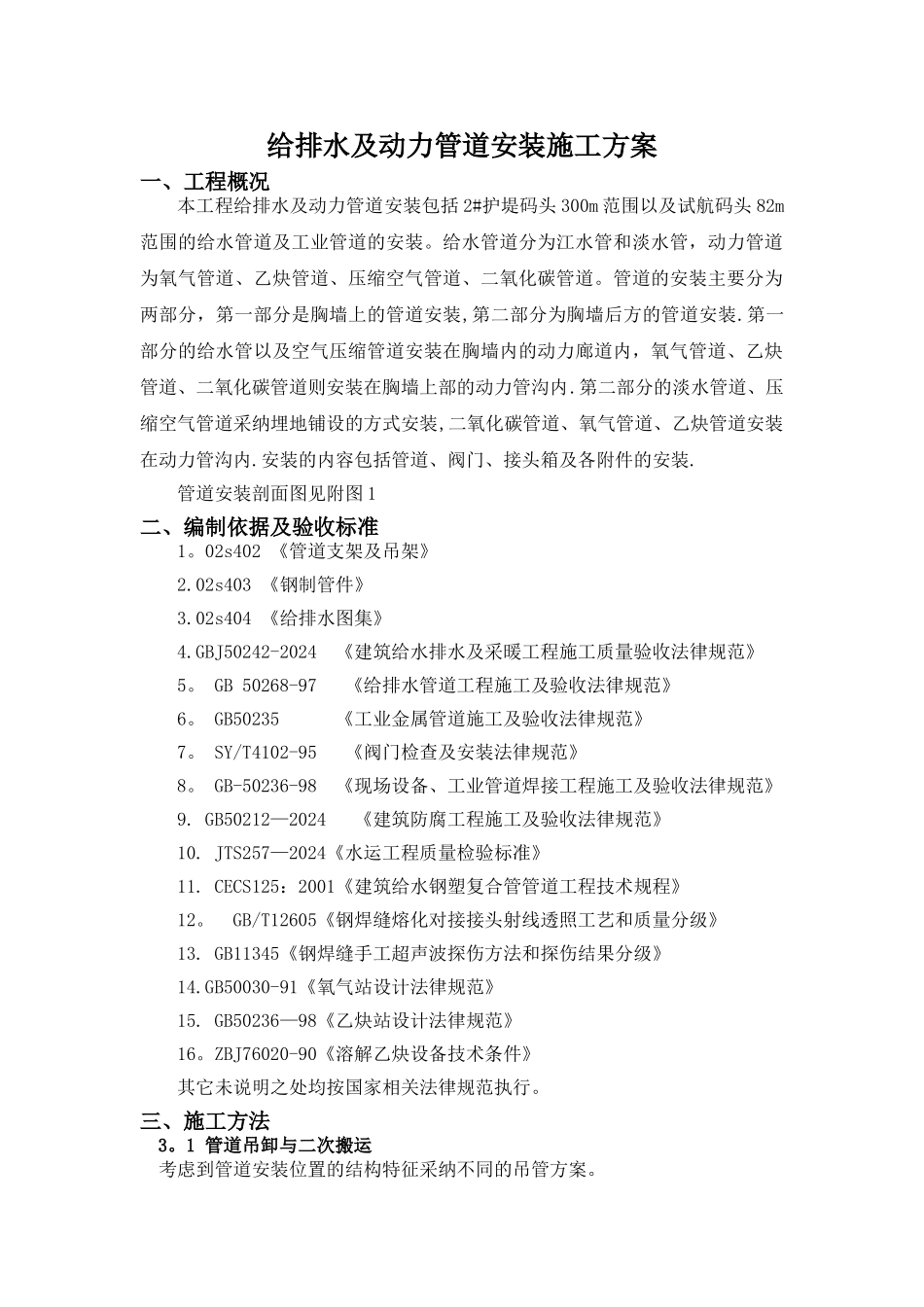

给排水及动力管道安装施工方案一、工程概况本工程给排水及动力管道安装包括 2#护堤码头 300m 范围以及试航码头 82m范围的给水管道及工业管道的安装。给水管道分为江水管和淡水管，动力管道为氧气管道、乙炔管道、压缩空气管道、二氧化碳管道。管道的安装主要分为两部分，第一部分是胸墙上的管道安装,第二部分为胸墙后方的管道安装.第一部分的给水管以及空气压缩管道安装在胸墙内的动力廊道内，氧气管道、乙炔管道、二氧化碳管道则安装在胸墙上部的动力管沟内.第二部分的淡水管道、压缩空气管道采纳埋地铺设的方式安装,二氧化碳管道、氧气管道、乙炔管道安装在动力管沟内.安装的内容包括管道、阀门、接头箱及各附件的安装.管道安装剖面图见附图 1二、编制依据及验收标准1。02s402 《管道支架及吊架》2.02s403 《钢制管件》3.02s404 《给排水图集》4.GBJ50242-2024 《建筑给水排水及采暖工程施工质量验收法律规范》5。 GB 50268-97 《给排水管道工程施工及验收法律规范》6。 GB50235 《工业金属管道施工及验收法律规范》7。 SY/T4102-95 《阀门检查及安装法律规范》8。 GB-50236-98 《现场设备、工业管道焊接工程施工及验收法律规范》9. GB50212—2024 《建筑防腐工程施工及验收法律规范》10. JTS257—2024《水运工程质量检验标准》11. CECS125：2001《建筑给水钢塑复合管管道工程技术规程》12。 GB/T12605《钢焊缝熔化对接接头射线透照工艺和质量分级》13. GB11345《钢焊缝手工超声波探伤方法和探伤结果分级》14.GB50030-91《氧气站设计法律规范》15. GB50236—98《乙炔站设计法律规范》16。ZBJ76020-90《溶解乙炔设备技术条件》其它未说明之处均按国家相关法律规范执行。三、施工方法3。1 管道吊卸与二次搬运考虑到管道安装位置的结构特征采纳不同的吊管方案。1、动力管沟内的管都比较小，并且搬运比较方便,故采纳直接吊至附近较为宽敞平整的场地进行堆放,然后通过人工搬运至管沟内安装。2、由于胸墙动力廊道的管只能通过材料孔进行下料,考虑到江水管径相对于材料孔而言较大，空气压缩管过长直接通过材料孔吊运管很困难，故我部在施工过程中先留出 8#胸墙上层临时不浇筑,作为临时转运通道，淡水管则可以从材料孔或 8#胸墙吊运；管道的搬运是一个重点技术环节,管道搬运必须保证切实可行，安全有效,以保证材料的到位。为保证施工的工作顺利开展，搬运前的准备工作都必须做足：1)明确材料运输的具体位置，明确位置后才能...
