给排水及采暖施工方案51222

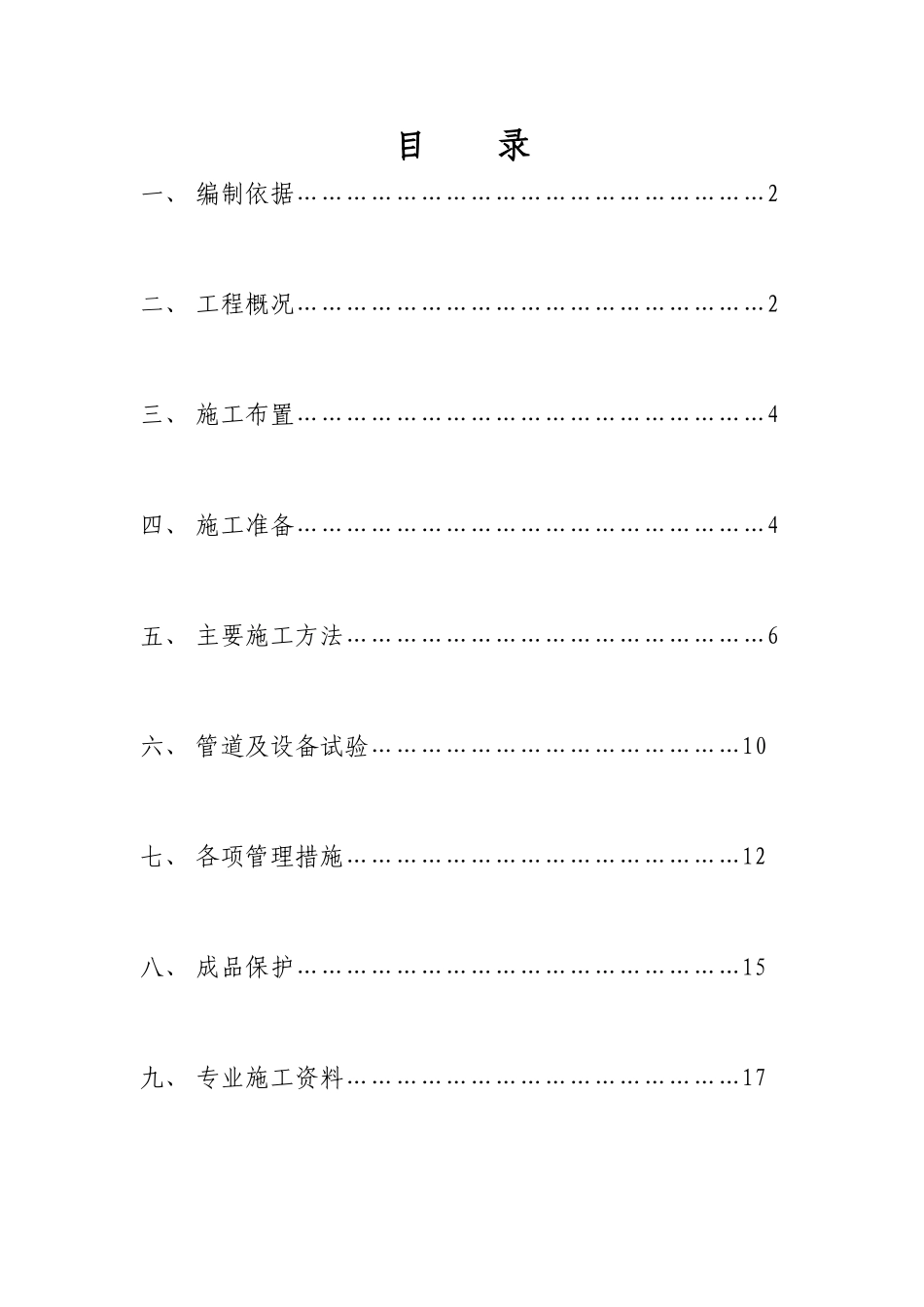

给排水及采暖施工方案51222_第1页
1/11

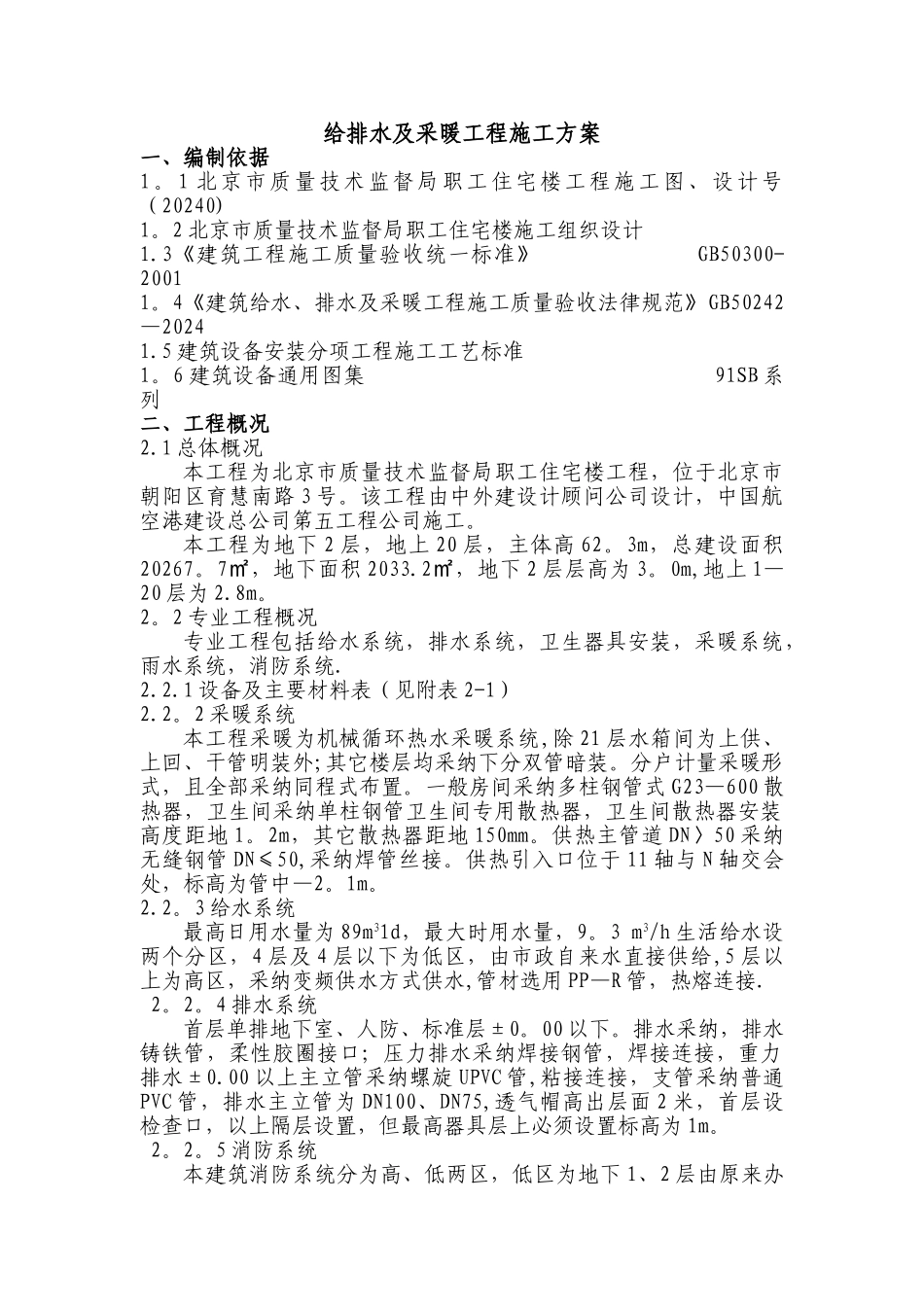

给排水及采暖施工方案51222_第2页
2/11

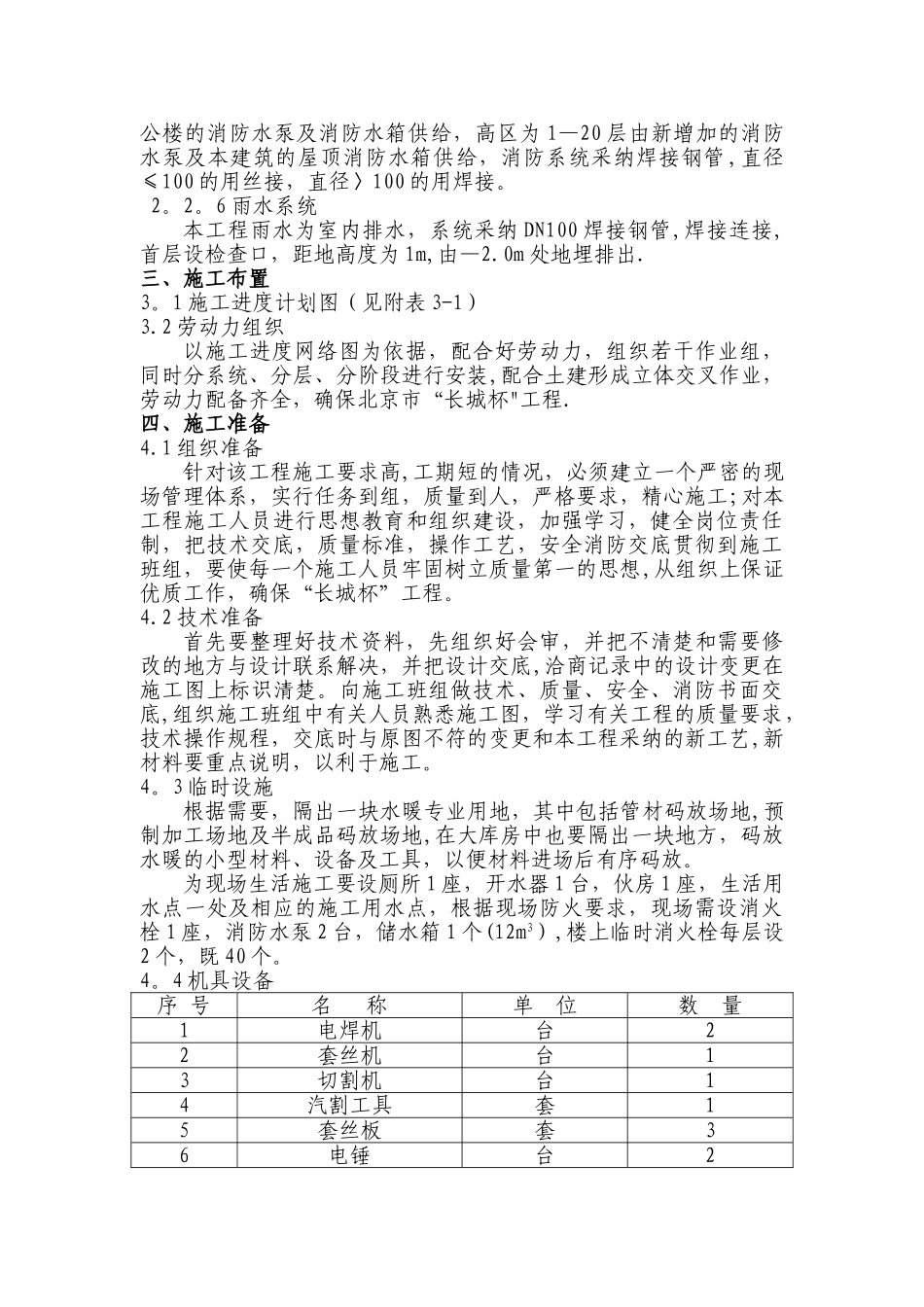

给排水及采暖施工方案51222_第3页
3/11
目 录一、 编制依据…………………………………………………2二、 工程概况…………………………………………………2三、 施工布置…………………………………………………4四、 施工准备…………………………………………………4五、 主要施工方法……………………………………………6六、 管道及设备试验………………………………………10七、 各项管理措施…………………………………………12八、 成品保护………………………………………………15九、 专业施工资料…………………………………………17给排水及采暖工程施工方案一、编制依据1。1 北京市质量技术监督局职工住宅楼工程施工图、设计号 (20240)1。2 北京市质量技术监督局职工住宅楼施工组织设计1.3《建筑工程施工质量验收统一标准》 GB50300-20011。4《建筑给水、排水及采暖工程施工质量验收法律规范》GB50242—20241.5 建筑设备安装分项工程施工工艺标准1。6 建筑设备通用图集 91SB 系列二、工程概况2.1 总体概况本工程为北京市质量技术监督局职工住宅楼工程,位于北京市朝阳区育慧南路 3 号。该工程由中外建设计顾问公司设计,中国航空港建设总公司第五工程公司施工。本工程为地下 2 层,地上 20 层,主体高 62。3m,总建设面积20267。7,地下面积㎡2033.2,地下㎡2 层层高为 3。0m,地上 1—20 层为 2.8m。2。2 专业工程概况专业工程包括给水系统,排水系统,卫生器具安装,采暖系统,雨水系统,消防系统.2.2.1 设备及主要材料表(见附表 2-1)2.2。2 采暖系统本工程采暖为机械循环热水采暖系统,除 21 层水箱间为上供、上回、干管明装外;其它楼层均采纳下分双管暗装。分户计量采暖形式,且全部采纳同程式布置。一般房间采纳多柱钢管式 G23—600 散热器,卫生间采纳单柱钢管卫生间专用散热器,卫生间散热器安装高度距地 1。2m,其它散热器距地 150mm。供热主管道 DN〉50 采纳无缝钢管 DN≤50,采纳焊管丝接。供热引入口位于 11 轴与 N 轴交会处,标高为管中—2。1m。2.2。3 给水系统最高日用水量为 89m31d,最大时用水量,9。3 m3/h 生活给水设两个分区,4 层及 4 层以下为低区,由市政自来水直接供给,5 层以上为高区,采纳变频供水方式供水,管材选用 PP—R 管,热熔连接. 2。2。4 排水系统首层单排地下室、人防、标准层±0。00 以下。排水采纳,排水铸铁管,柔性胶圈接口;压力排水采纳焊接钢管,焊接连接,重力排...
