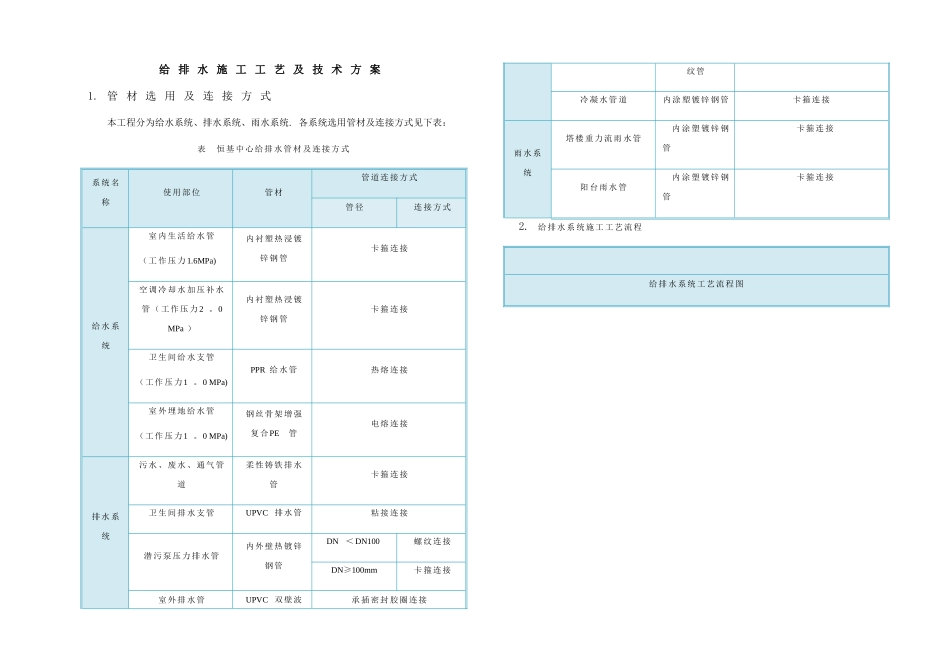

给 排 水 施 工 工 艺 及 技 术 方 案1. 管 材 选 用 及 连 接 方 式本工程分为给水系统、排水系统、雨水系统. 各系统选用管材及连接方式见下表：表 恒基中心给排水管材及连接方式系统名称使用部位管材管道连接方式管径连接方式给水系统室内生活给水管（工作压力1.6MPa)内衬塑热浸镀锌钢管卡箍连接空调冷却水加压补水管（工作压力2 。0 MPa ）内衬塑热浸镀锌钢管卡箍连接卫生间给水支管（工作压力1 。0 MPa)PPR 给水管热熔连接室外埋地给水管（工作压力1 。0 MPa)钢丝骨架增强复合PE管电熔连接排水系统污水、废水、通气管道柔性铸铁排水管卡箍连接卫生间排水支管UPVC 排水管粘接连接潜污泵压力排水管内外壁热镀锌钢管DN＜DN100螺纹连接DN≥100mm卡箍连接室外排水管UPVC 双壁波承插密封胶圈连接纹管冷凝水管道内涂塑镀锌钢管卡箍连接雨水系统塔楼重力流雨水管内 涂 塑 镀 锌 钢管卡箍连接阳台雨水管内 涂 塑 镀 锌 钢管卡箍连接2. 给排水系统施工工艺流程给排水系统工艺流程图3. 管道支吊架制作安装表 普通管道支吊架的安装形式安装形式实物安装效果图工艺图三维模型图剪力墙三角支撑管道吊架固定吊架立管活动支架4. 管道连接4.1 镀锌钢管、涂塑钢管螺纹连接工艺流程图实物安装效果图工艺图三维模型图品控要求螺纹连接时,填料采纳白厚漆麻丝或四氟乙烯生料带，一次拧紧，不得回拧,紧后留有螺纹 2-3圈，安装完毕后对外漏螺纹刷防锈漆防腐.4.2 镀锌钢管、涂塑钢管卡箍连接工艺流程图实物安装效果图工艺图三维模型图品控要求卡箍式连接两管口端应平整、无缝隙，沟槽应均匀，紧固螺栓后管道应平直，卡箍安装方向应一致。4.3 铸铁管卡箍连接工艺流程图实物安装效果图工艺图三维模型图品控要求排水坡度符合设计要求，管道断口平整、光滑、无毛刺、裂缝。卡箍连接两管口应平整、无缝隙，卡紧螺栓后管道应平直。4.4 UPVC 双壁波纹管承插连接工艺流程图实物安装效果图工艺图三维模型图品控要求承口和插口处不得有脏物。利用拉线钳或手动葫芦将管材拉入承口内。接口合拢时，管材两侧的手动葫芦应同步拉动,使橡胶密封圈正确就位，不扭曲、不脱落。4.5 PPR 管热熔连接工艺流程图实物安装效果图工艺图三维模型图品控要求热熔连接时，迅速无旋转地直线均匀插入到所标记的深度，使接头处形成均匀凸缘.4.6 PE 管电热熔连接工艺流程图实物安装效果图工艺图三维模型图品控要求用铣刀切平管口，并调整两管中轴...
