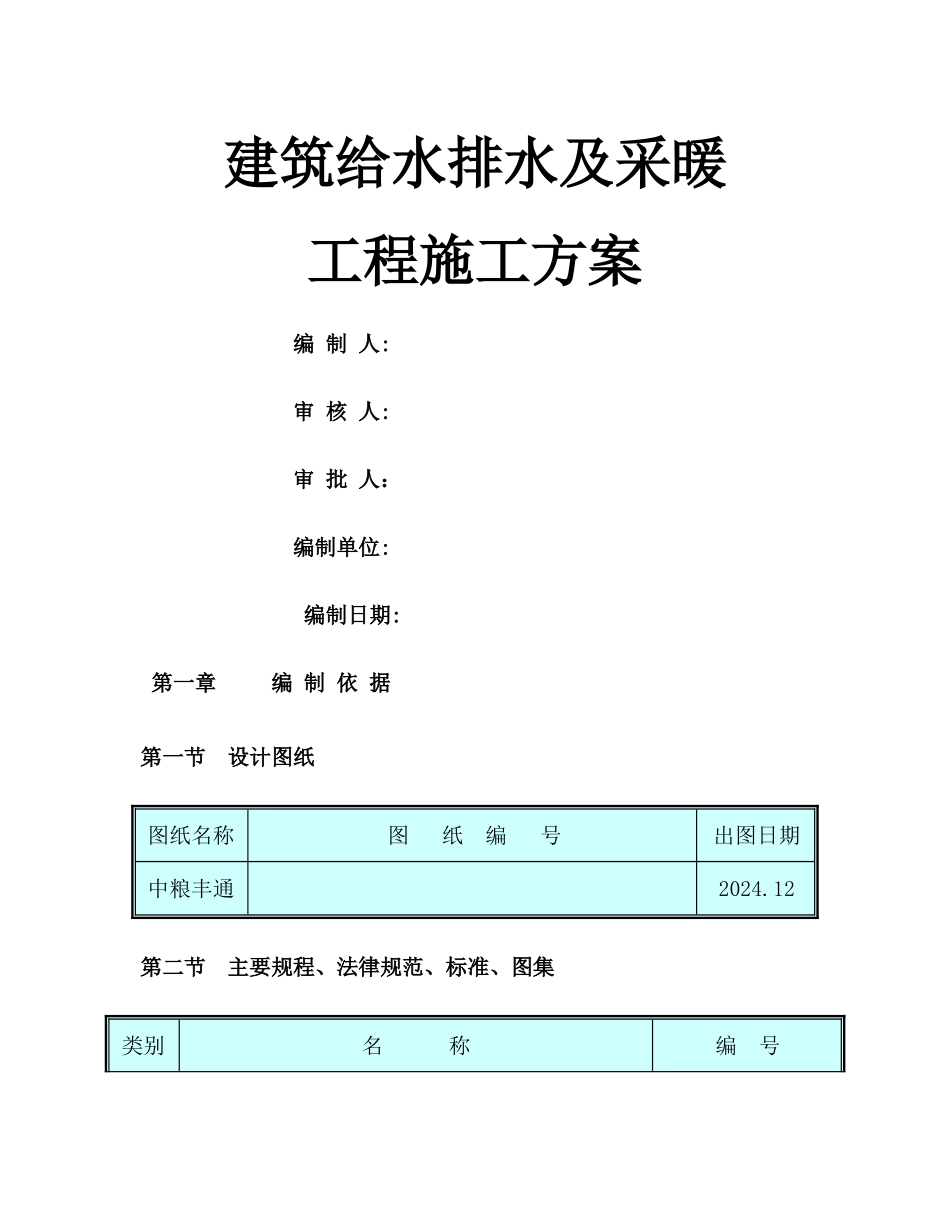

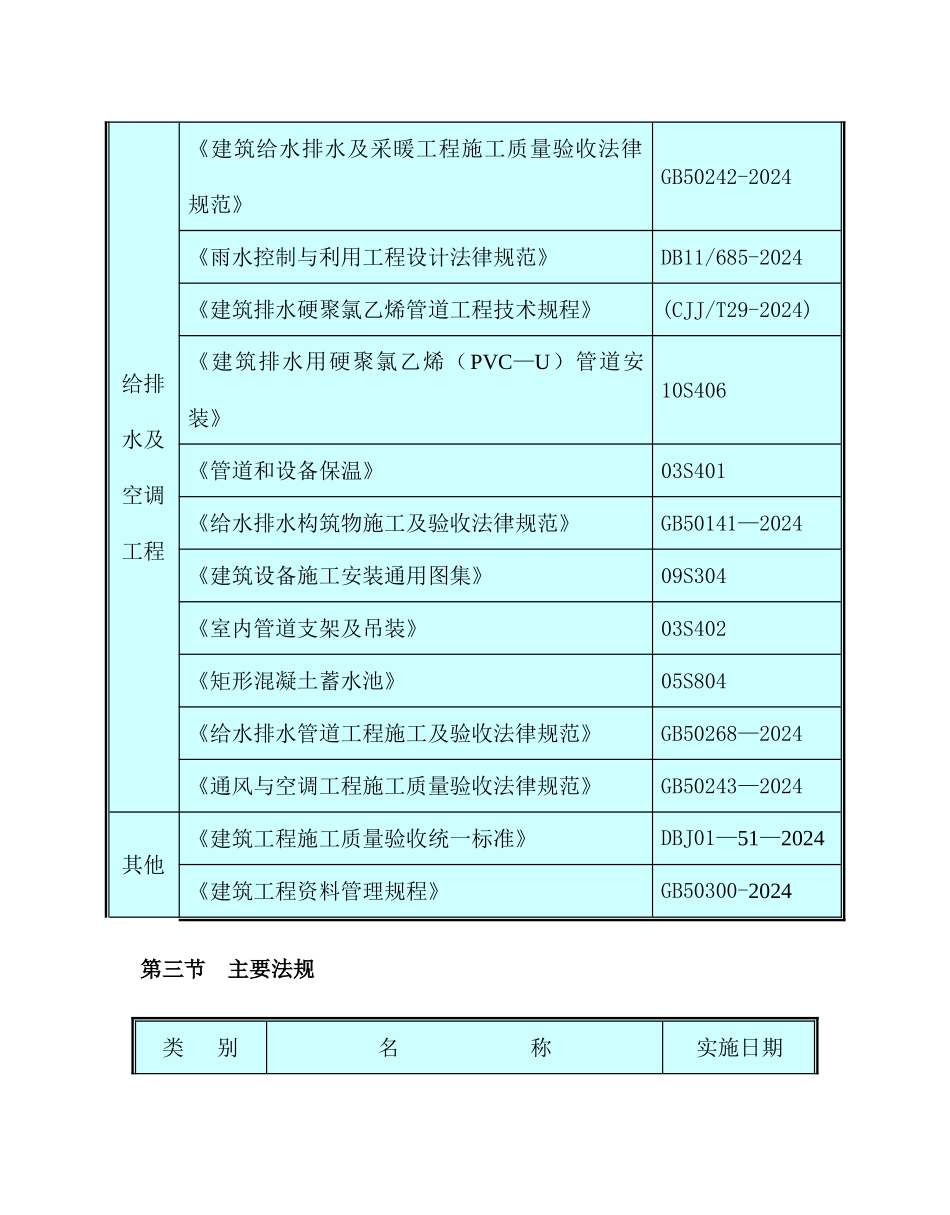

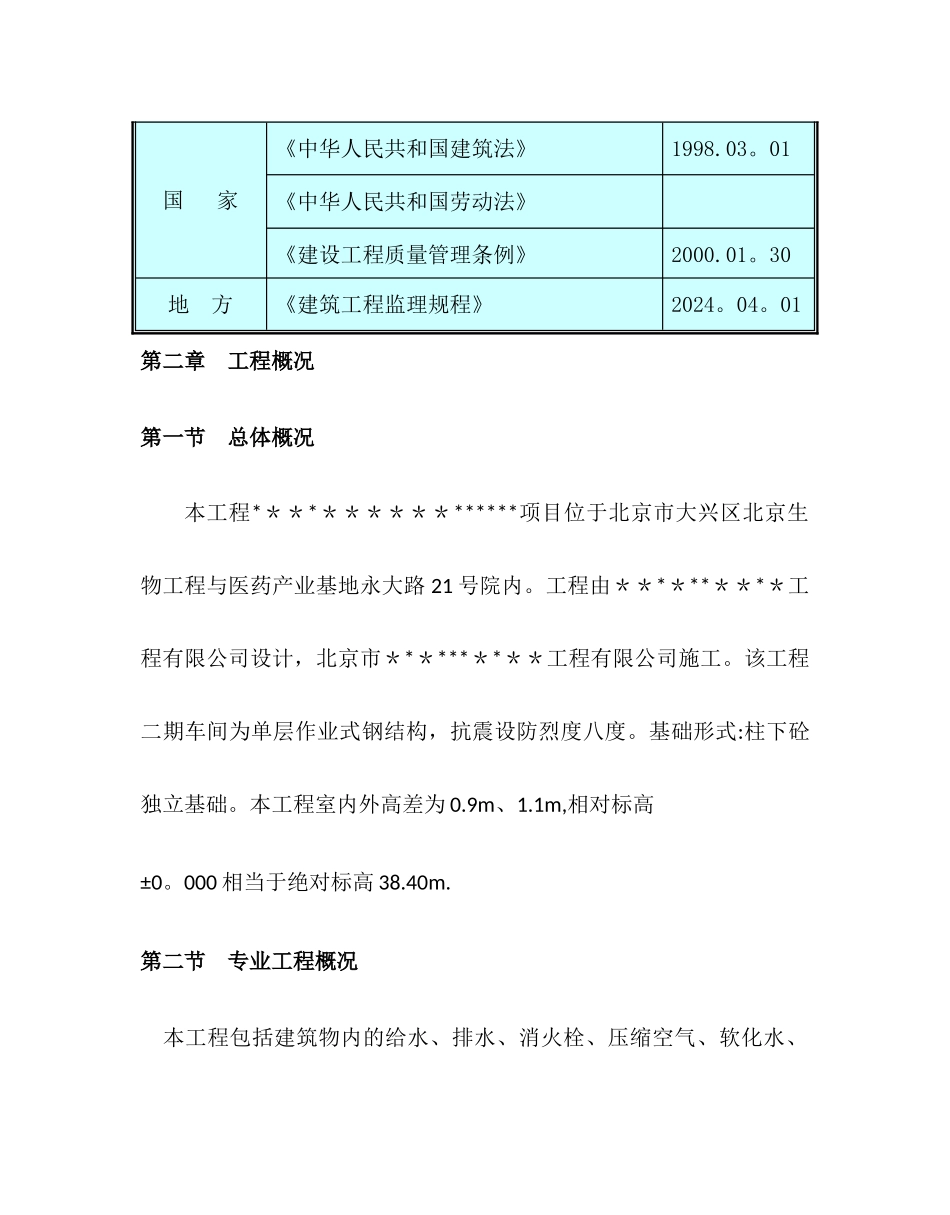

建筑给水排水及采暖工程施工方案 编 制 人: 审 核 人: 审 批 人： 编制单位: 编制日期: 第一章 编 制 依 据第一节 设计图纸图纸名称图 纸 编 号出图日期中粮丰通2024.12第二节 主要规程、法律规范、标准、图集类别名 称编 号给排水及空调工程《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2024《雨水控制与利用工程设计法律规范》DB11/685-2024《建筑排水硬聚氯乙烯管道工程技术规程》(CJJ/T29-2024)《建筑排水用硬聚氯乙烯（PVC—U）管道安装》10S406《管道和设备保温》03S401《给水排水构筑物施工及验收法律规范》GB50141—2024《建筑设备施工安装通用图集》09S304《室内管道支架及吊装》03S402《矩形混凝土蓄水池》05S804《给水排水管道工程施工及验收法律规范》GB50268—2024《通风与空调工程施工质量验收法律规范》GB50243—2024其他《建筑工程施工质量验收统一标准》DBJ01—51—2024《建筑工程资料管理规程》GB50300-2024第三节 主要法规类 别名 称实施日期国 家《中华人民共和国建筑法》1998.03。01《中华人民共和国劳动法》《建设工程质量管理条例》2000.01。30地 方《建筑工程监理规程》2024。04。01第二章 工程概况第一节 总体概况本工程*＊＊*＊＊＊＊＊＊******项目位于北京市大兴区北京生物工程与医药产业基地永大路 21 号院内。工程由＊＊*＊**＊＊*＊工程有限公司设计，北京市＊*＊***＊*＊＊工程有限公司施工。该工程二期车间为单层作业式钢结构，抗震设防烈度八度。基础形式:柱下砼独立基础。本工程室内外高差为 0.9m、1.1m,相对标高 ±0。000 相当于绝对标高 38.40m. 第二节 专业工程概况 本工程包括建筑物内的给水、排水、消火栓、压缩空气、软化水、通风制冷管道及建筑物外的消防管道工程、雨水工程、排水工程。一、给水系统生活给水系统:1 水源：城市自来水。 2 供水方式：由原厂接入 二、排水工程1、本工程设雨污水分流制，污水经化粪池处理后排入市政外网.2、新增污水管道接入原有厂区污水管网。3、车间排水经隔油池预处理后排入厂区污水管网。三、室内外消防栓1、建筑物内消防栓布置保证同层任何一点均有二股水柱同时到达。2、厂区消防栓系统采纳临时高压系统，消防给水管网与生产、生活管网分开设置。消防泵设置于水泵房内，四、通风空调的冷、热源系统1、设置一台涡旋式风冷热泵机组,负担洁净空调，适时性空调送风。2、风冷冷水机组附带水力模块以及热泵功能，夏...
