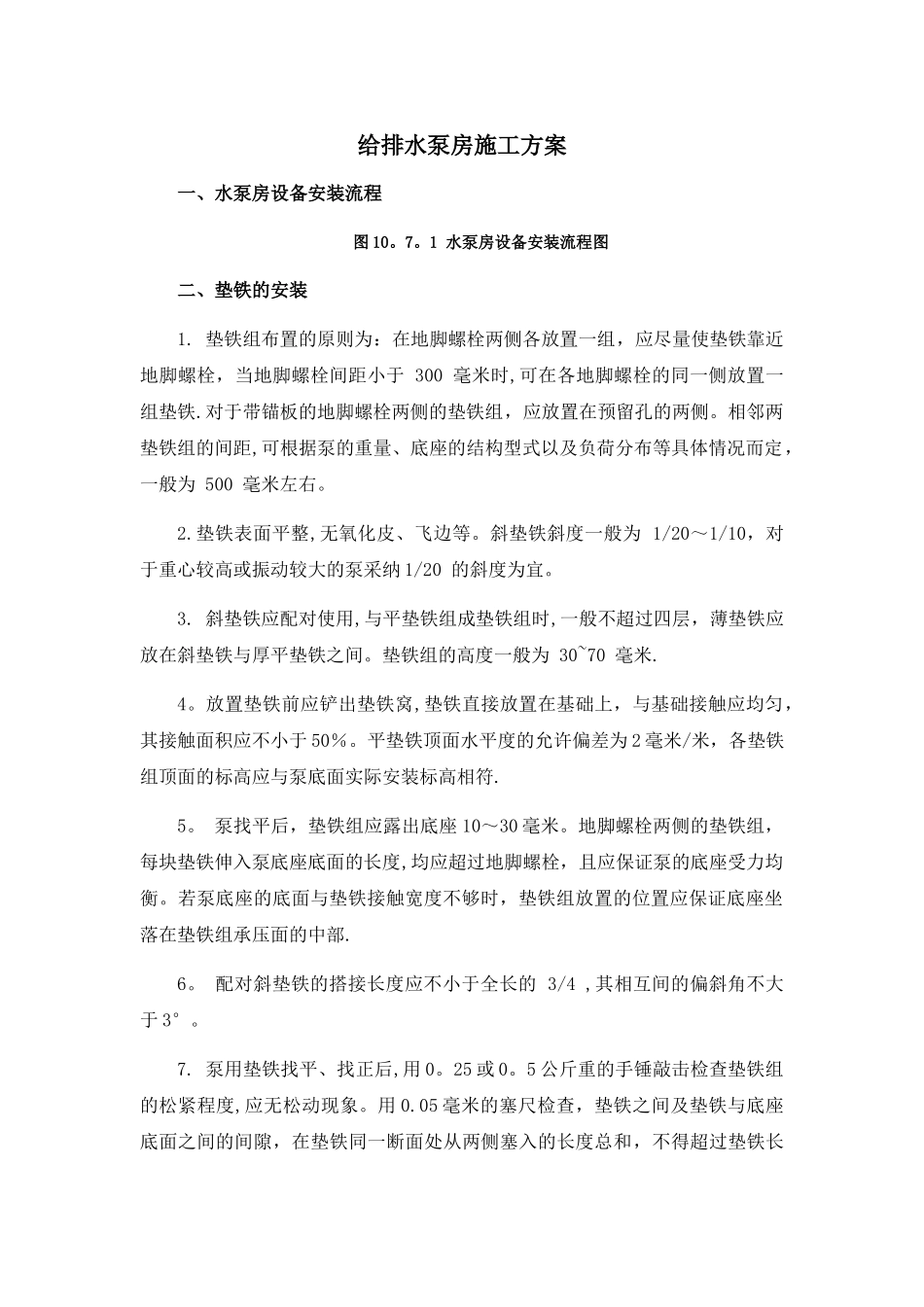

给排水泵房施工方案_第1页
1/9

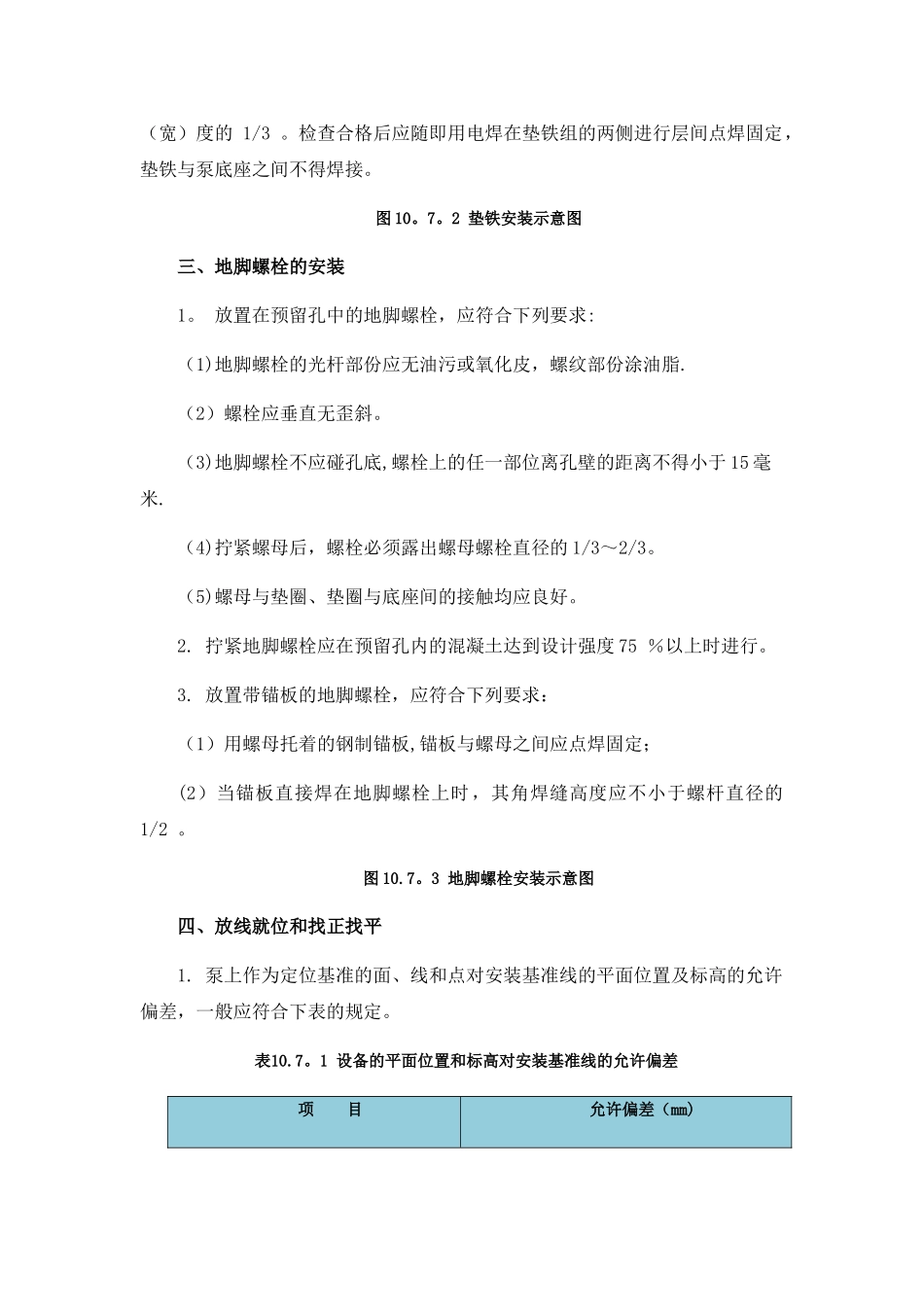

给排水泵房施工方案_第2页
2/9

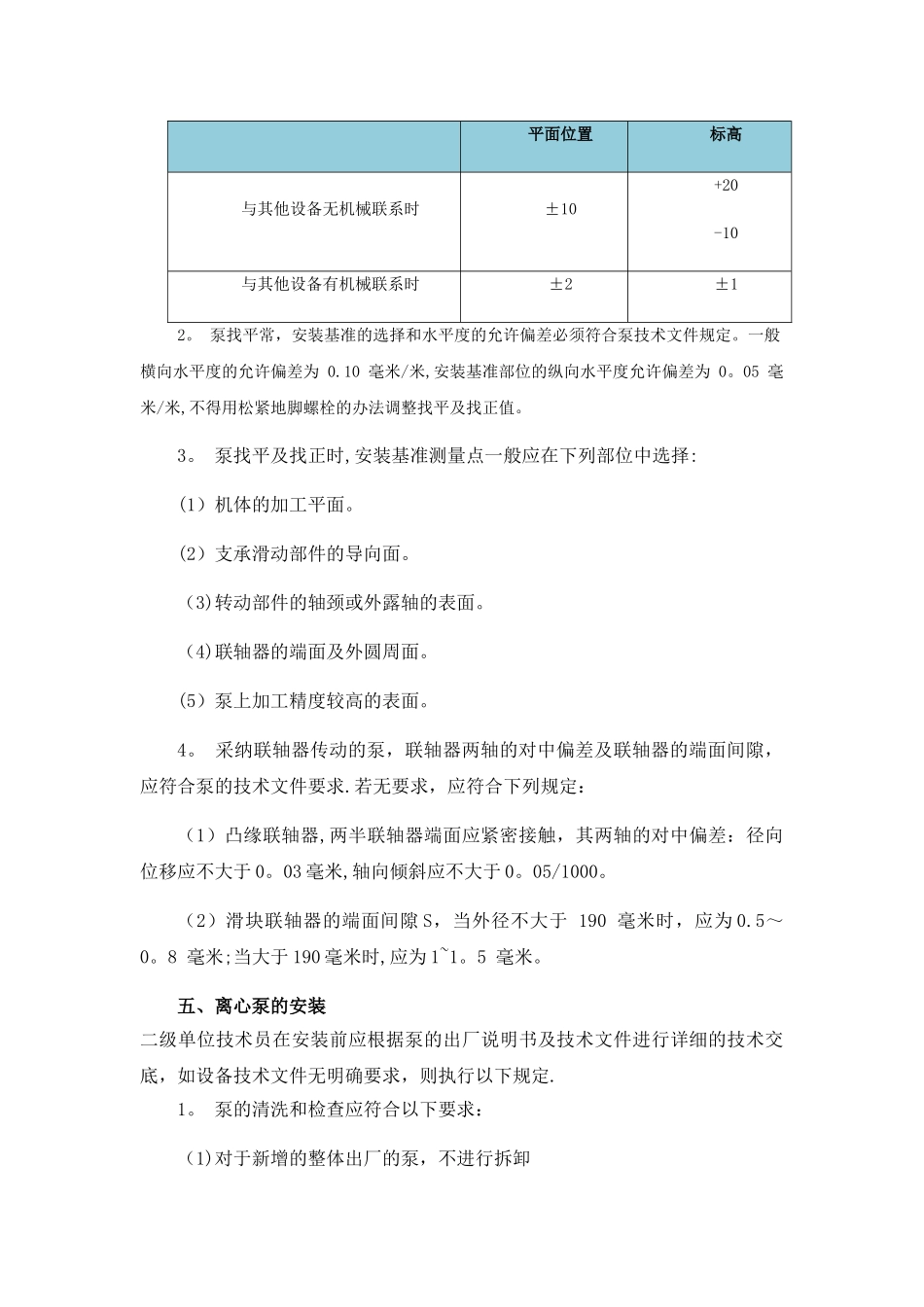

给排水泵房施工方案_第3页
3/9
给排水泵房施工方案一、水泵房设备安装流程图 10。7。1 水泵房设备安装流程图二、垫铁的安装1. 垫铁组布置的原则为:在地脚螺栓两侧各放置一组,应尽量使垫铁靠近地脚螺栓,当地脚螺栓间距小于 300 毫米时,可在各地脚螺栓的同一侧放置一组垫铁.对于带锚板的地脚螺栓两侧的垫铁组,应放置在预留孔的两侧。相邻两垫铁组的间距,可根据泵的重量、底座的结构型式以及负荷分布等具体情况而定,一般为 500 毫米左右。2.垫铁表面平整,无氧化皮、飞边等。斜垫铁斜度一般为 1/20~1/10,对于重心较高或振动较大的泵采纳 1/20 的斜度为宜。3. 斜垫铁应配对使用,与平垫铁组成垫铁组时,一般不超过四层,薄垫铁应放在斜垫铁与厚平垫铁之间。垫铁组的高度一般为 30~70 毫米.4。放置垫铁前应铲出垫铁窝,垫铁直接放置在基础上,与基础接触应均匀,其接触面积应不小于 50%。平垫铁顶面水平度的允许偏差为 2 毫米/米,各垫铁组顶面的标高应与泵底面实际安装标高相符.5。 泵找平后,垫铁组应露出底座 10~30 毫米。地脚螺栓两侧的垫铁组,每块垫铁伸入泵底座底面的长度,均应超过地脚螺栓,且应保证泵的底座受力均衡。若泵底座的底面与垫铁接触宽度不够时,垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部.6。 配对斜垫铁的搭接长度应不小于全长的 3/4 ,其相互间的偏斜角不大于 3°。7. 泵用垫铁找平、找正后,用 0。25 或 0。5 公斤重的手锤敲击检查垫铁组的松紧程度,应无松动现象。用 0.05 毫米的塞尺检查,垫铁之间及垫铁与底座底面之间的间隙,在垫铁同一断面处从两侧塞入的长度总和,不得超过垫铁长(宽)度的 1/3 。检查合格后应随即用电焊在垫铁组的两侧进行层间点焊固定,垫铁与泵底座之间不得焊接。图 10。7。2 垫铁安装示意图三、地脚螺栓的安装1。 放置在预留孔中的地脚螺栓,应符合下列要求:(1)地脚螺栓的光杆部份应无油污或氧化皮,螺纹部份涂油脂.(2)螺栓应垂直无歪斜。(3)地脚螺栓不应碰孔底,螺栓上的任一部位离孔壁的距离不得小于 15 毫米.(4)拧紧螺母后,螺栓必须露出螺母螺栓直径的 1/3~2/3。(5)螺母与垫圈、垫圈与底座间的接触均应良好。2. 拧紧地脚螺栓应在预留孔内的混凝土达到设计强度 75 %以上时进行。3. 放置带锚板的地脚螺栓,应符合下列要求:(1)用螺母托着的钢制锚板,锚板与螺母之间应点焊固定;(2)当锚板直接焊在地脚螺栓上时,其角焊缝高度应不小于螺杆直径的 1/2 。图 10.7...
