给排水管道安装施工方案VIP专享

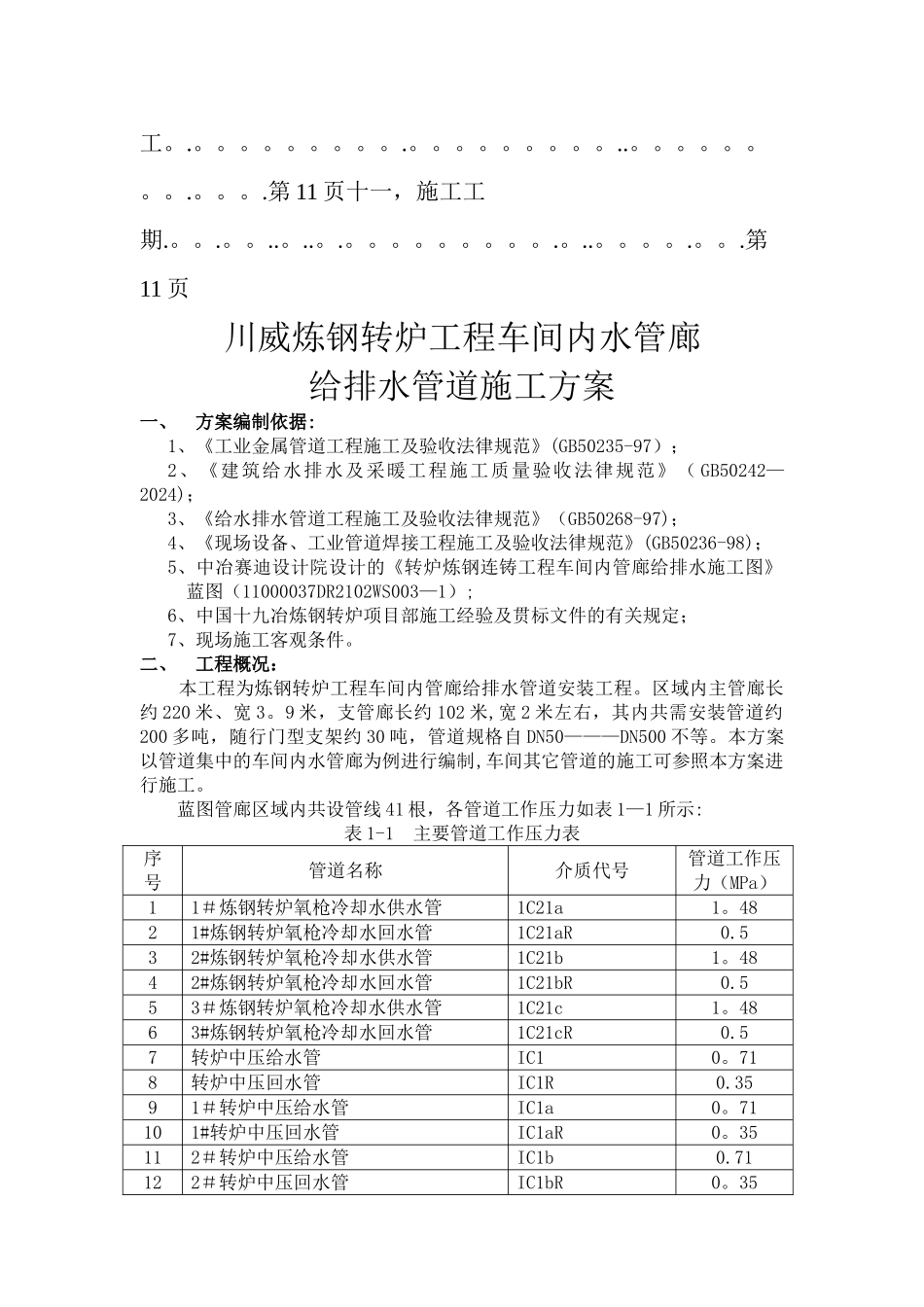

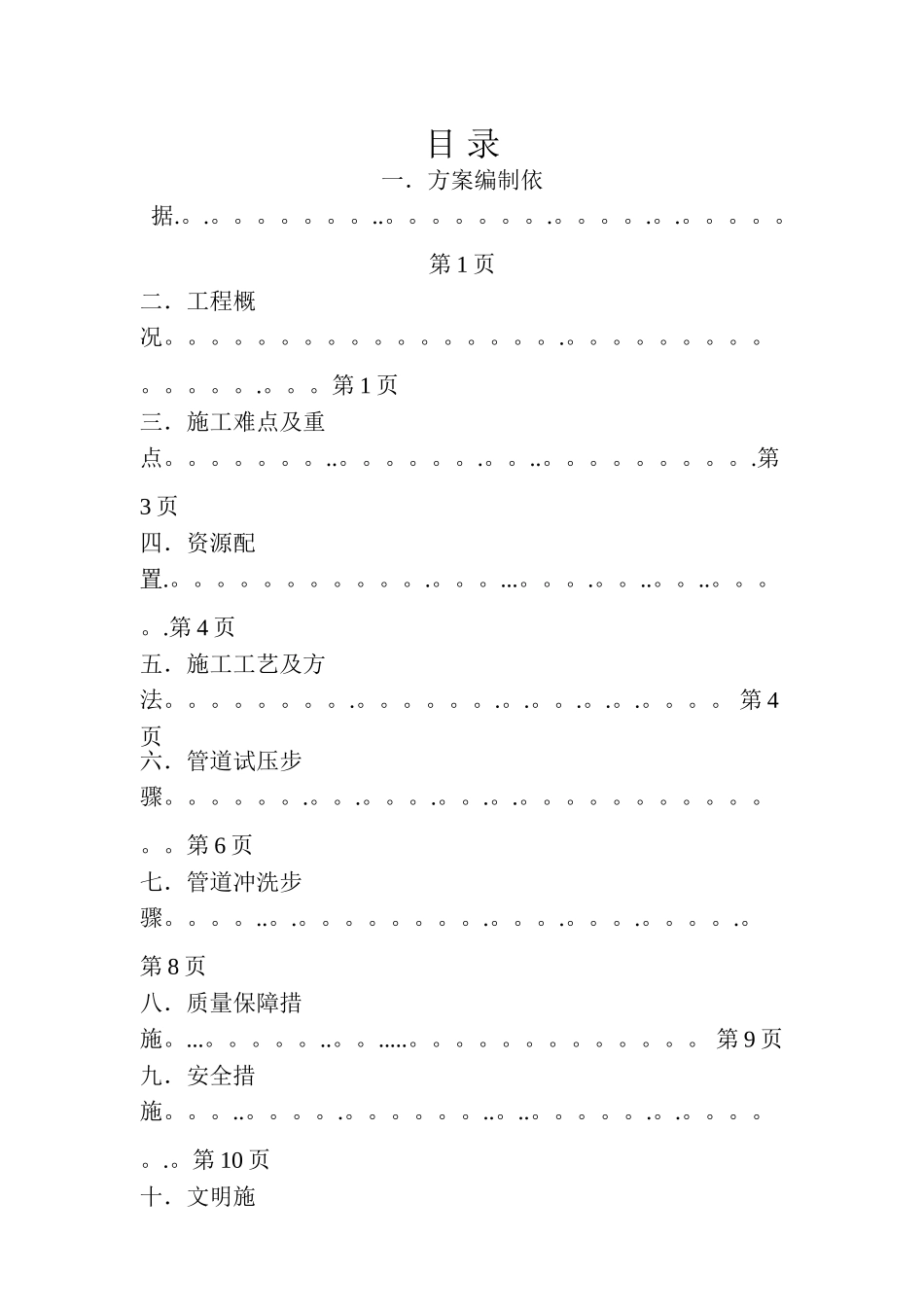

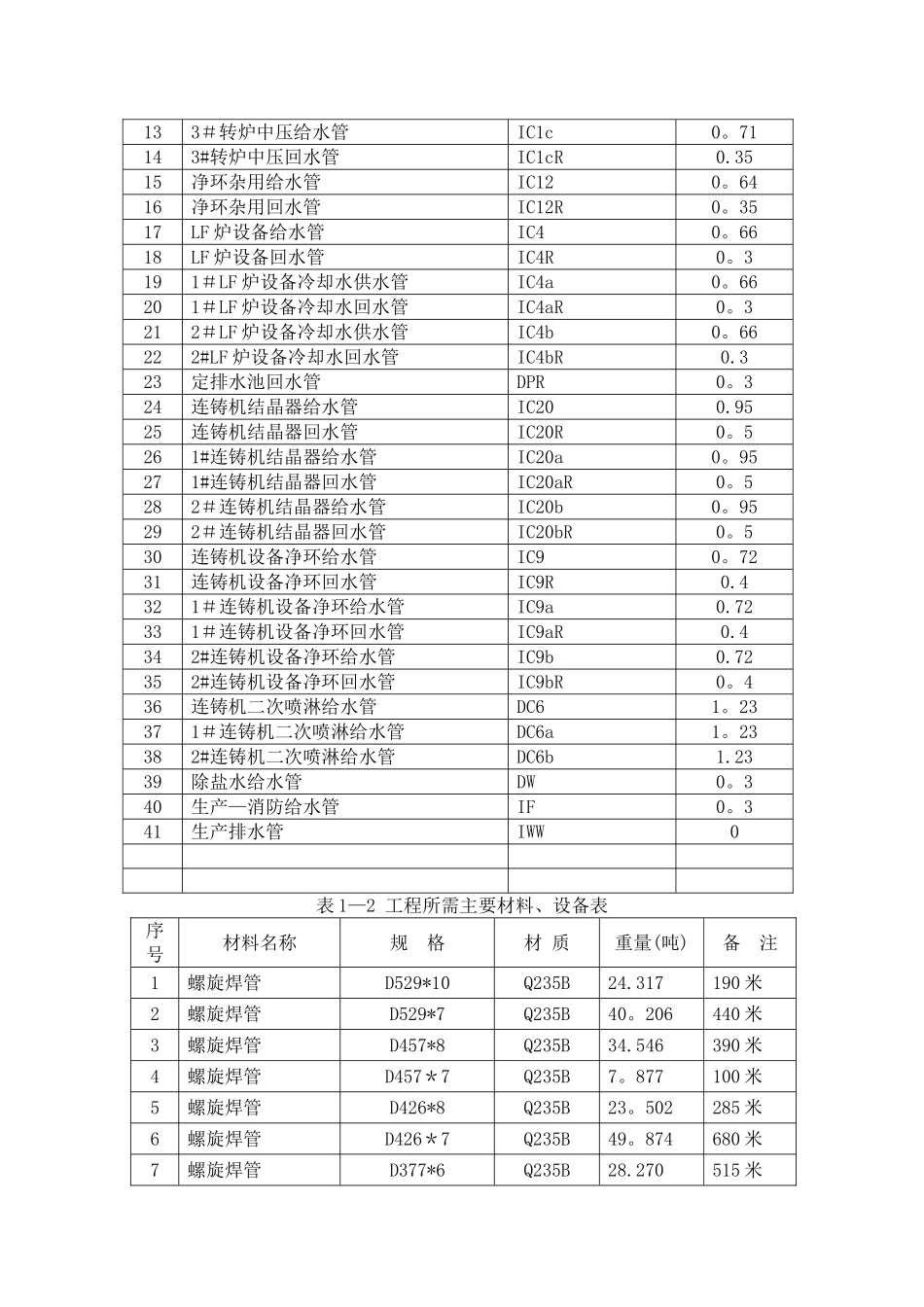

目 录一．方案编制依据.。.。。。。。。。..。。。。。。。.。。。。.。.。。。。。第 1 页二．工程概况。。。。。。。。。。。。。。。。。.。。。。。。。。。。。。。。.。。。第 1 页三．施工难点及重点。。。。。。。..。。。。。。.。。..。。。。。。。。。.第3 页四．资源配置.。。。。。。。。。。。.。。。...。。。.。。..。。..。。。。.第 4 页五．施工工艺及方法。。。。。。。。.。。。。。。.。.。。.。.。.。。。。 第 4页六．管道试压步骤。。。。。。.。。.。。。.。。.。.。。。。。。。。。。。。。第 6 页七．管道冲洗步骤。。。。..。.。。。。。。。。.。。。.。。。.。。。。.。 第 8 页八．质量保障措施。...。。。。。..。。.....。。。。。。。。。。。。。 第 9 页九．安全措施。。。..。。。。.。。。。。。..。..。。。。。.。.。。。。。.。第 10 页十．文明施工。.。。。。。。。。。.。。。。。。。。。..。。。。。。。。.。。。.第 11 页十一，施工工期.。。.。。..。..。.。。。。。。。。。.。..。。。。.。。.第11 页川威炼钢转炉工程车间内水管廊给排水管道施工方案一、方案编制依据:1、《工业金属管道工程施工及验收法律规范》(GB50235-97）；2、《建筑给水排水及采暖工程施工质量验收法律规范》（ GB50242—2024)；3、《给水排水管道工程施工及验收法律规范》（GB50268-97)；4、《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236-98)；5、中冶赛迪设计院设计的《转炉炼钢连铸工程车间内管廊给排水施工图》蓝图（11000037DR2102WS003—1）;6、中国十九冶炼钢转炉项目部施工经验及贯标文件的有关规定； 7、现场施工客观条件。二、工程概况： 本工程为炼钢转炉工程车间内管廊给排水管道安装工程。区域内主管廊长约 220 米、宽 3。9 米，支管廊长约 102 米,宽 2 米左右，其内共需安装管道约200 多吨，随行门型支架约 30 吨，管道规格自 DN50———DN500 不等。本方案以管道集中的车间内水管廊为例进行编制,车间其它管道的施工可参照本方案进行施工。 蓝图管廊区域内共设管线 41 根，各管道工作压力如表 1—1 所示:表 1-1 主要管道工作压力表序 号管道名称介质代号管道工作压力（MPa）11＃炼钢转炉氧枪冷却水供水管1C21a1。4821#炼钢转炉氧枪冷却水回水管1C21aR0.532#炼钢转炉氧枪冷却水供水管1C21b1。4842#炼钢转炉氧枪冷却水回水管1C21bR0.553＃...
