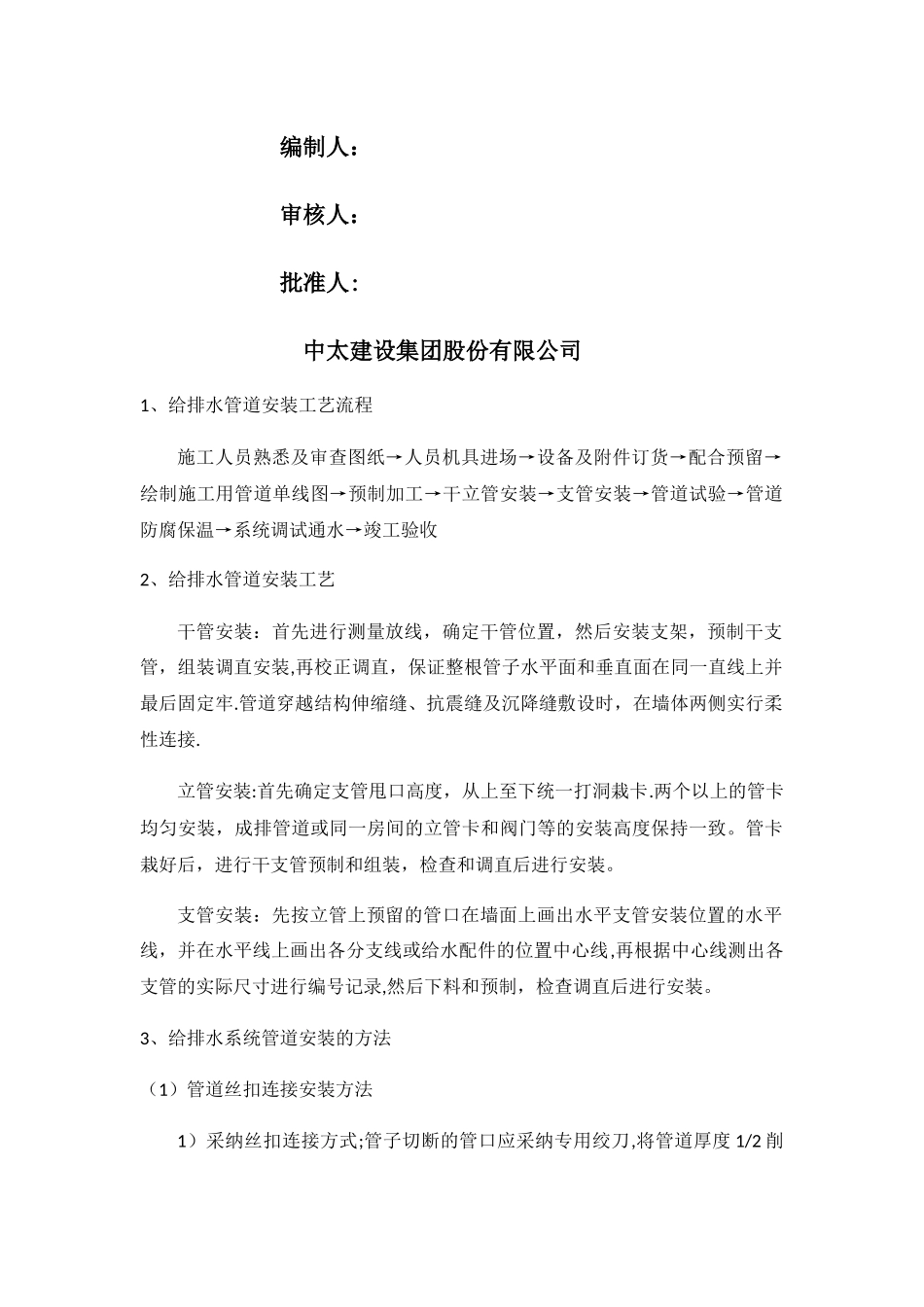

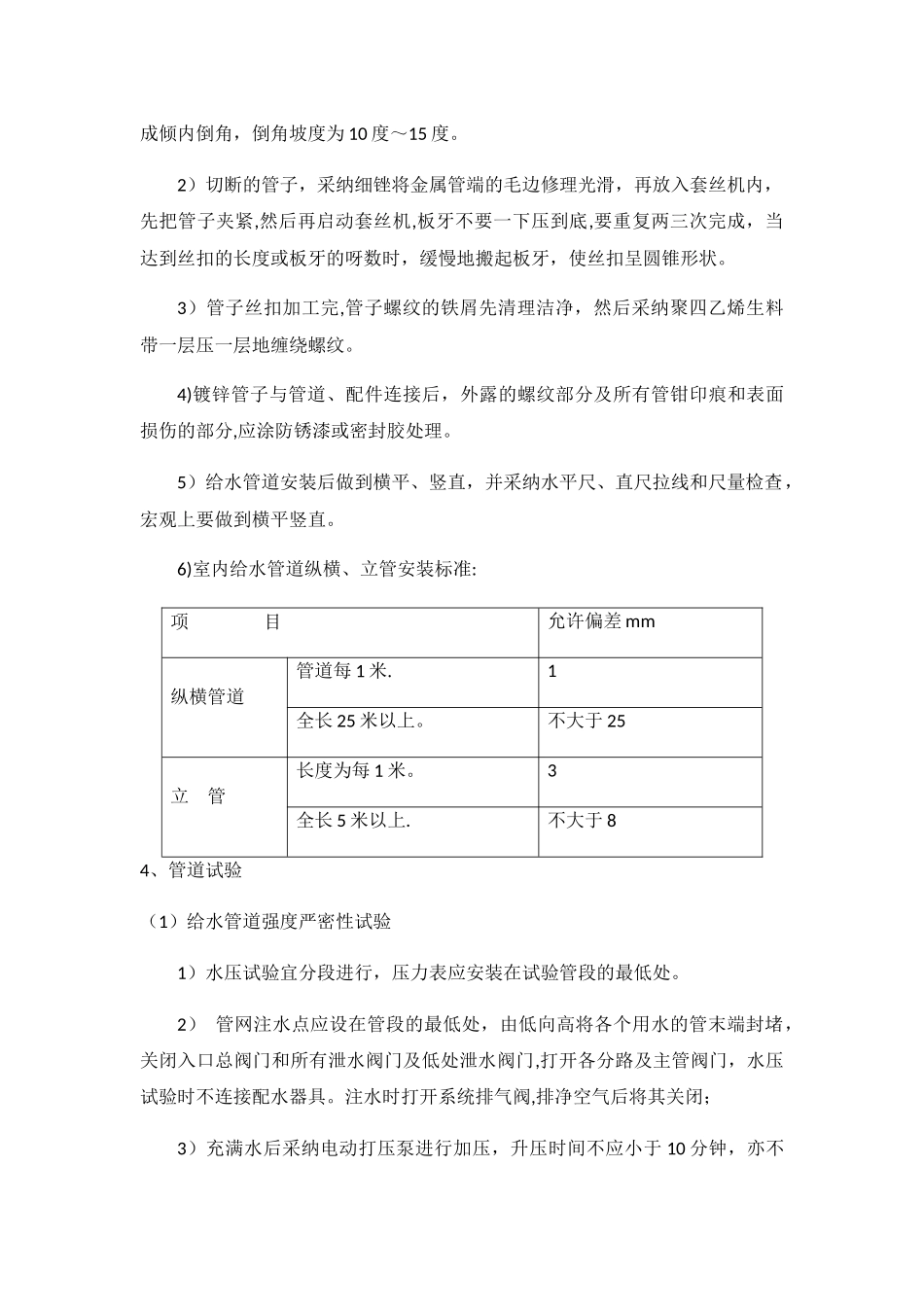

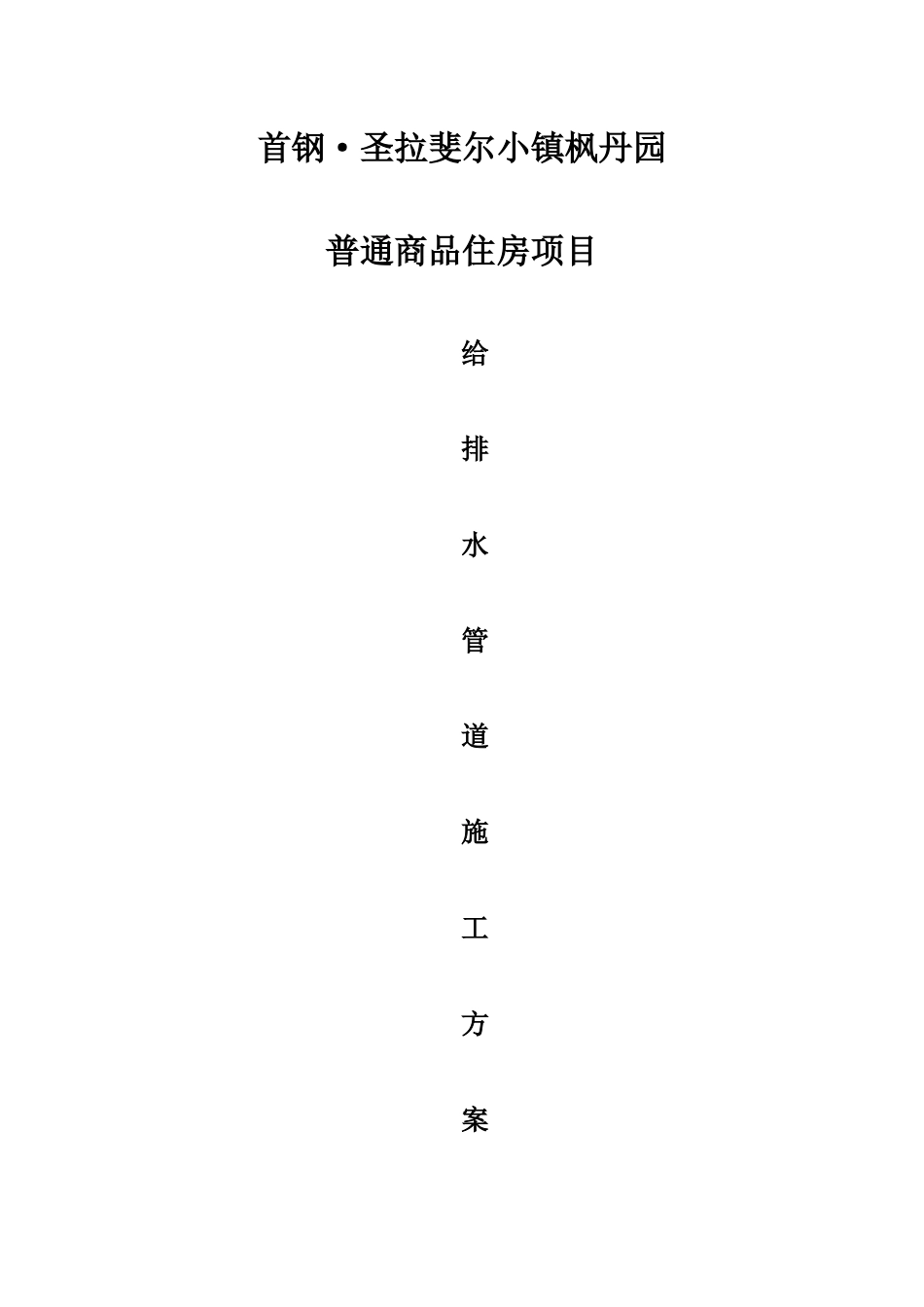

首钢·圣拉斐尔小镇枫丹园普通商品住房项目给排水管道施工方案编制人：审核人：批准人:中太建设集团股份有限公司1、给排水管道安装工艺流程施工人员熟悉及审查图纸→人员机具进场→设备及附件订货→配合预留→绘制施工用管道单线图→预制加工→干立管安装→支管安装→管道试验→管道防腐保温→系统调试通水→竣工验收2、给排水管道安装工艺干管安装：首先进行测量放线，确定干管位置，然后安装支架，预制干支管，组装调直安装,再校正调直，保证整根管子水平面和垂直面在同一直线上并最后固定牢.管道穿越结构伸缩缝、抗震缝及沉降缝敷设时，在墙体两侧实行柔性连接.立管安装:首先确定支管甩口高度，从上至下统一打洞栽卡.两个以上的管卡均匀安装，成排管道或同一房间的立管卡和阀门等的安装高度保持一致。管卡栽好后，进行干支管预制和组装，检查和调直后进行安装。支管安装：先按立管上预留的管口在墙面上画出水平支管安装位置的水平线，并在水平线上画出各分支线或给水配件的位置中心线,再根据中心线测出各支管的实际尺寸进行编号记录,然后下料和预制，检查调直后进行安装。3、给排水系统管道安装的方法（1）管道丝扣连接安装方法1）采纳丝扣连接方式;管子切断的管口应采纳专用绞刀,将管道厚度 1/2 削成倾内倒角，倒角坡度为 10 度～15 度。2）切断的管子，采纳细锉将金属管端的毛边修理光滑，再放入套丝机内，先把管子夹紧,然后再启动套丝机,板牙不要一下压到底,要重复两三次完成，当达到丝扣的长度或板牙的呀数时，缓慢地搬起板牙，使丝扣呈圆锥形状。3）管子丝扣加工完,管子螺纹的铁屑先清理洁净，然后采纳聚四乙烯生料带一层压一层地缠绕螺纹。4)镀锌管子与管道、配件连接后，外露的螺纹部分及所有管钳印痕和表面损伤的部分,应涂防锈漆或密封胶处理。5）给水管道安装后做到横平、竖直，并采纳水平尺、直尺拉线和尺量检查，宏观上要做到横平竖直。6)室内给水管道纵横、立管安装标准:项 目允许偏差 mm纵横管道管道每 1 米.1全长 25 米以上。不大于 25立 管长度为每 1 米。3全长 5 米以上.不大于 84、管道试验（1）给水管道强度严密性试验1）水压试验宜分段进行，压力表应安装在试验管段的最低处。2） 管网注水点应设在管段的最低处，由低向高将各个用水的管末端封堵，关闭入口总阀门和所有泄水阀门及低处泄水阀门,打开各分路及主管阀门，水压试验时不连接配水器具。注水时打开系统排气阀,排净空气后将其关闭；3）充满水后采...
